Repuestos ThyssenKrupp y TKE: guía para reemplazos

Para reemplazar repuestos ThyssenKrupp Elevator con precisión no basta con buscar por el nombre comercial del ascensor o por la apariencia de una tarjeta. Es indispensable identificar la familia del controlador, registrar el código completo de la pieza, su revisión, conectores, tensión de alimentación y función dentro del sistema. Esto cobra especial importancia en equipos antiguos, modernizados o atendidos con componentes de distintas generaciones.

Los repuestos TKE pueden conservar referencias históricas de ThyssenKrupp, pero una denominación similar no asegura compatibilidad. Antes de comprar una tarjeta de cabina, display, módulo de comunicación o placa de maniobra, compare la información de la pieza instalada con la documentación técnica y con las características físicas y eléctricas del reemplazo.

ThyssenKrupp Elevator y la denominación TKE

ThyssenKrupp Elevator fue la denominación utilizada durante años para los sistemas y repuestos de ascensores de esta marca. Actualmente, la compañía opera como TK Elevator, frecuentemente abreviada como TKE. Por ello, en catálogos, etiquetas, cotizaciones y solicitudes de mantenimiento es normal encontrar ambos nombres.

Esta transición de nombre puede generar confusión en la búsqueda de thyssenkrupp elevator parts. Una pieza puede estar rotulada con ThyssenKrupp Elevator, mientras que la documentación actual o una oferta de reemplazo emplea TKE. El cambio de marca, por sí solo, no define si una pieza es equivalente.

Al evaluar una referencia, priorice esta jerarquía:

1. Número de parte completo impreso en la tarjeta, display o módulo.
2. Código de ensamblaje, variante y revisión de hardware.
3. Familia del controlador y versión del sistema.
4. Función exacta de la pieza y su ubicación.
5. Tipo, posición y cantidad de conectores.
6. Tensión, corriente, comunicación y demás parámetros eléctricos.

El nombre ThyssenKrupp o TKE sirve para orientar la búsqueda, pero no reemplaza la validación técnica. También es importante distinguir una pieza original identificada con su propia referencia de una alternativa compatible. No todas las alternativas son intercambiables, y su evaluación debe realizarse caso por caso.

Identifique el ascensor y la familia del controlador

La compatibilidad empieza por el equipo donde trabaja la pieza. Una tarjeta puede pertenecer al controlador principal, al tablero de cabina, al operador de puertas, al sistema de indicadores o a una red de comunicación. Dos placas con funciones parecidas pueden usar protocolos, distribución de pines o software distintos.

Antes de solicitar un repuesto, reúna la información de la instalación:

• Marca indicada en la placa de identificación del ascensor o del tablero.
• Modelo, número de serie y año de fabricación, cuando estén disponibles.
• Modelo y familia de la maniobra o controlador.
• Identificación del gabinete donde se encuentra la tarjeta.
• Función reportada por el técnico: por ejemplo, pérdida de visualización, falla de comunicación de cabina o entradas sin respuesta.
• Fotografías nítidas de ambos lados de la pieza retirada, sin desconectar ni retirar etiquetas.
• Historial de modernizaciones, reemplazos de COP, cambio de display o adaptaciones previas.

En una instalación con modernización parcial, la marca del ascensor no siempre coincide con la marca de todos los componentes. Por ejemplo, una cabina puede mantener un controlador ThyssenKrupp o TKE y haber recibido botoneras, indicadores o módulos de terceros. En ese caso, pedir un repuesto únicamente como “tarjeta ThyssenKrupp” puede dirigir la búsqueda a un componente incorrecto.

Ubique la pieza dentro de la arquitectura

Registrar la ubicación evita confundir módulos visualmente similares. Indique si la pieza está instalada en:

• Tablero de control o maniobra principal.
• Caja de inspección sobre cabina.
• Panel de operación de cabina (COP).
• Indicador de piso de cabina o de pasillo.
• Operador de puerta.
• Caja de conexiones del techo de cabina.
• Módulo de comunicación entre cabina y controlador.

Además, documente qué queda fuera de servicio cuando falla. Si se apaga solo el indicador de cabina, la causa podría estar en el display, en su alimentación, en el cableado o en la tarjeta de comunicación. Una falla observable no confirma por sí sola cuál es el repuesto que debe cambiarse.

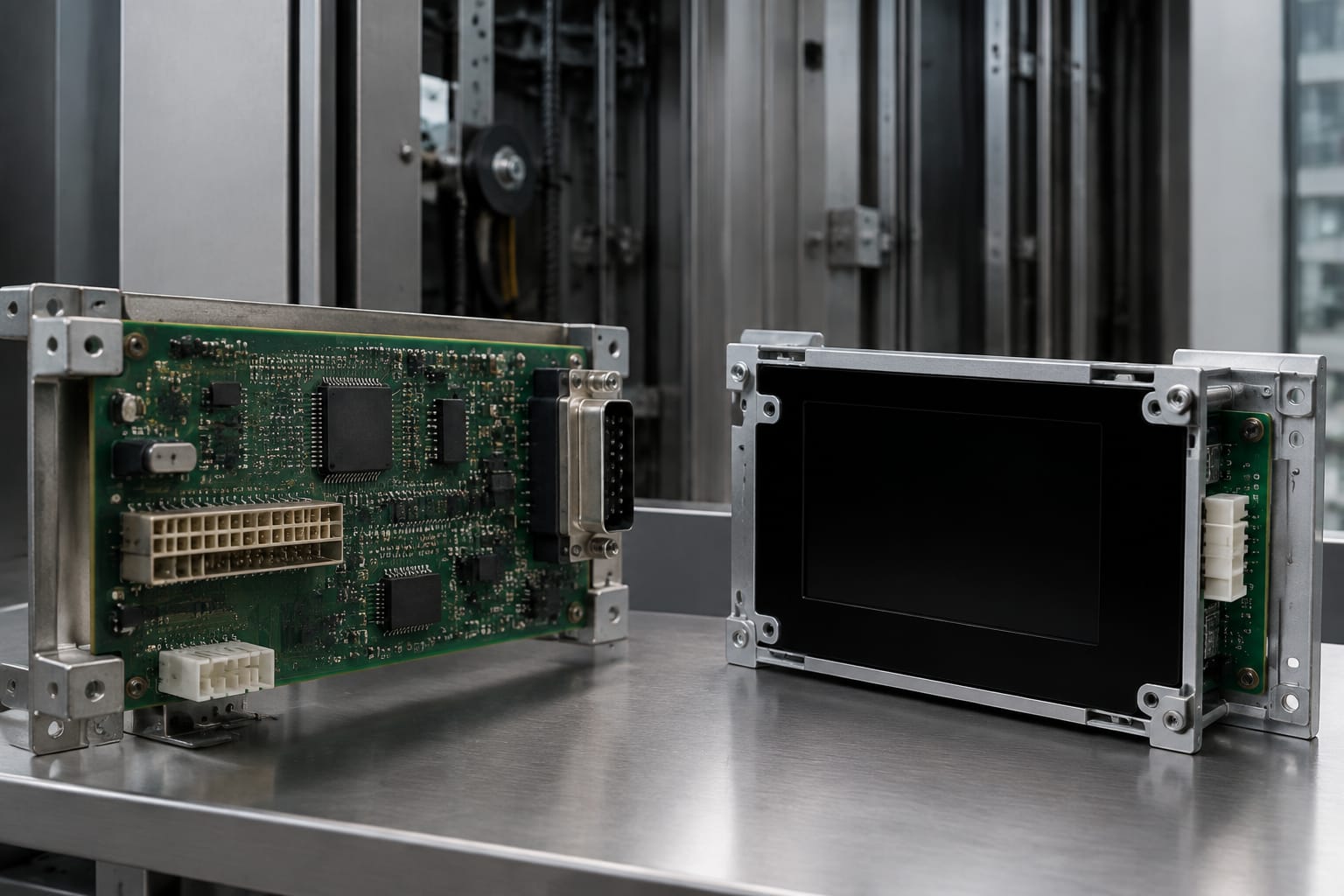

Repuestos habituales de display y comunicación

Los displays y las tarjetas de comunicación son repuestos frecuentes en trabajos de mantenimiento y modernización. Aunque suelen tener conexiones de baja tensión, requieren una revisión cuidadosa porque intervienen en la comunicación entre equipos.

Entre las piezas que se consultan con mayor frecuencia se encuentran:

Una tarjeta de display de salida para ascensor Thyssen debe compararse con la placa instalada por referencia y configuración, no solo por la disposición de sus componentes. Del mismo modo, una tarjeta de comunicación de cabina con chip rectangular puede tener una apariencia cercana a otra variante, pero atender una red o revisión diferente.

En sistemas donde el conjunto de cabina integra visualización y comunicación, conviene verificar la aplicación concreta de una tarjeta 3600 de comunicación y display para COP frente a la pieza retirada. La coincidencia del nombre “3600” o de una parte de la referencia no confirma que la placa sea apta para todos los equipos relacionados.

No diagnostique por el display apagado

Un display sin información puede deberse a problemas externos a la placa:

• Alimentación ausente o fuera del rango requerido.
• Fusible abierto, borne flojo o conductor cortado.
• Conector mal asentado, terminal oxidado o pin dañado.
• Interrupción de la red de comunicación.
• Configuración incorrecta tras una intervención.
• Defecto en otro módulo que entrega la señal.
• Daño propio del display o de la tarjeta.

Por seguridad, las verificaciones eléctricas, la desconexión y la sustitución deben ser realizadas por personal calificado, aplicando el procedimiento de bloqueo y las prácticas de mantenimiento correspondientes. Sustituir una placa sin confirmar alimentación, conexiones y diagnóstico puede dejar la falla sin resolver y añadir daños al sistema.

Cómo leer códigos de tarjeta y etiquetas de revisión

El código de una tarjeta es la principal base de una solicitud de repuesto. Debe copiarse literalmente, respetando guiones, barras, puntos, espacios y letras. Una diferencia mínima puede identificar otra variante de hardware, una revisión distinta o un ensamblaje para otra aplicación.

Busque etiquetas o serigrafías en ambos lados de la placa. Las referencias pueden aparecer cerca de un borde, junto a un código de barras, sobre una etiqueta adhesiva o grabadas en la serigrafía. Registre todos los campos que encuentre, no solamente el más visible.

Una identificación técnica útil suele incluir:

• Número de parte o P/N.
• Número de ensamblaje o Assy.
• Código de artículo o material.
• Revisión: Rev, Version, V, Index u otra marca equivalente.
• Número de serie.
• Fecha o lote de fabricación.
• Modelo de la tarjeta.
• Código de firmware, cuando esté identificado.
• Nombre de la familia o plataforma de control.

No asuma que una revisión superior es automáticamente intercambiable. Algunas revisiones corrigen fallas o sustituyen componentes electrónicos sin modificar la función; otras cambian el cableado, la configuración, el firmware requerido o el uso previsto. La confirmación debe basarse en la documentación aplicable al controlador y a la variante instalada.

Fotografía y transcripción: use ambas

Las fotos no reemplazan una transcripción y una transcripción no reemplaza las fotos. Envíe ambos elementos porque ciertos caracteres se confunden con facilidad: 0 y O, 1 e I, 5 y S, 8 y B.

Para fotografías útiles:

• Limpie suavemente polvo superficial sin borrar etiquetas.
• Tome una imagen general de la placa y acercamientos de cada etiqueta.
• Fotografie frente, reverso, conectores y ubicación de montaje.
• Evite reflejos, sombras y fotos desenfocadas.
• Mantenga visible el color de los conectores y la disposición de pines.
• Incluya una imagen de la etiqueta del controlador cuando la pieza dependa de él.

Nunca base la identificación en una búsqueda por fotografía genérica. La imagen puede ayudar a descartar alternativas, pero el código y la revisión son la referencia principal.

Compare conectores y especificaciones eléctricas

Una pieza físicamente parecida puede ocasionar fallas si los conectores o parámetros eléctricos no coinciden. Antes de instalar una tarjeta de reemplazo, revise la correspondencia entre el componente existente y la propuesta.

No fuerce un conector que parece compatible. Las guías mecánicas están diseñadas para impedir un acople incorrecto, y modificar conectores, puentear terminales o adaptar cables sin un diseño técnico validado introduce riesgos para el equipo y dificulta el mantenimiento posterior.

También conviene comprobar si el repuesto se entrega como placa desnuda, módulo con carcasa, display completo o conjunto con cableado. La descripción comercial puede nombrar una “tarjeta”, mientras que la reparación requiere conservar o sustituir otros elementos asociados.

Cómo tratar componentes obsoletos o renombrados

En ascensores instalados hace años es habitual que una referencia se encuentre discontinuada, sustituida por otra o listada bajo una denominación antigua. Esto no significa que cualquier pieza con función equivalente pueda instalarse directamente.

Cuando el código original esté obsoleto, solicite que se aclare cuál de estas situaciones aplica:

• Reemplazo directo: la nueva referencia sustituye a la anterior sin cambios adicionales.
• Reemplazo con revisión: funciona para determinados rangos de revisión, serie o controlador.
• Reemplazo por kit: requiere tarjeta, cable, adaptador, display, software u otros elementos.
• Modernización parcial: sustituye una función, pero necesita ajustes en el sistema.
• Alternativa compatible: no es la referencia original y debe validarse contra requisitos técnicos.
• Sin equivalencia confirmada: se requiere diagnóstico o identificación adicional.

La palabra “compatible” debe tener un alcance claro. Pregunte si significa coincidencia de conector, función equivalente, reemplazo probado para una referencia específica o integración completa con una familia de controlador determinada. Sin ese detalle, el término no aporta suficiente seguridad para decidir una compra.

Evite reemplazos basados solo en equivalencia visual

Las tarjetas antiguas suelen tener varias versiones con el mismo tamaño, color de placa o distribución general. Cambios pequeños en puertos, componentes, memorias o serigrafía pueden representar diferencias funcionales importantes.

Los errores más comunes son:

• Pedir por el nombre del ascensor sin indicar la tarjeta.
• Omitir el sufijo de la referencia o la revisión.
• Confundir tarjeta de cabina con tarjeta del controlador.
• Usar la foto de otro edificio como única identificación.
• Interpretar una etiqueta de control de calidad como número de parte.
• Instalar una pieza sin verificar alimentación y pinout.
• Suponer que una tarjeta reparada o reacondicionada conserva la misma revisión y configuración que la original.
• Ignorar una modernización previa que alteró el cableado o la interfaz.

Documentación que debe pedir al proveedor

Una solicitud bien documentada permite al proveedor revisar compatibilidad con mayor rigor y reduce las idas y vueltas en compras. La respuesta debería separar claramente lo que se conoce de lo que todavía requiere confirmación en campo.

Pida, según corresponda:

• Número de parte ofertado y descripción exacta.
• Equivalencia declarada frente al número de parte instalado.
• Compatibilidad por modelo de controlador, familia o revisión, cuando se disponga de ella.
• Fotografías reales del lado de conectores, etiquetas y montaje del componente ofrecido.
• Detalle de tensión de alimentación y conectores.
• Información sobre requisitos de firmware, direccionamiento o programación.
• Lista de componentes incluidos y excluidos.
• Indicación sobre si es una referencia original, una alternativa compatible, una pieza reparada o un kit de sustitución.
• Instrucciones técnicas disponibles para instalación o configuración.
• Condiciones comerciales aplicables al suministro, inspección y devoluciones.

No es razonable exigir que un proveedor diagnostique una falla a distancia solo con una frase como “no prende”. El comprador o contratista debe aportar información de la instalación y del diagnóstico realizado. A su vez, una oferta técnica debe indicar las restricciones conocidas en vez de presentar compatibilidad universal sin sustento.

Kelevator atiende a importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM con repuestos multimarcas. Para una consulta técnica, el dato más útil es la identificación completa de la pieza junto con fotos claras y la información del controlador, no únicamente la marca del ascensor.

Lista de verificación antes de aprobar el reemplazo

Use esta lista antes de emitir la orden de compra o montar el componente. Si queda algún punto sin confirmar, registre la limitación y revísela con la documentación técnica correspondiente.

• [ ] Se identificó el ascensor, el controlador y la ubicación exacta de la pieza.
• [ ] Se transcribió el número de parte completo de la unidad retirada.
• [ ] Se registró la revisión, variante, número de ensamblaje y cualquier código adicional.
• [ ] Se tomaron fotos nítidas de frente, reverso, conectores y etiquetas.
• [ ] Se verificó la función específica que cumple el componente.
• [ ] Se descartaron fallas de alimentación, fusibles, cableado y conectores.
• [ ] Se compararon tensión, polaridad, tipo de señal y parámetros eléctricos.
• [ ] Se compararon cantidad de pines, llaves mecánicas y asignación de conectores.
• [ ] Se confirmó el protocolo o interfaz de comunicación aplicable.
• [ ] Se verificó si requiere firmware, configuración, dirección o accesorios adicionales.
• [ ] Se aclaró si se trata de reemplazo directo, kit, alternativa compatible o modernización.
• [ ] Se revisó el montaje mecánico y las condiciones de instalación.
• [ ] La instalación y las pruebas funcionales serán realizadas por personal competente.
• [ ] Se conservará la pieza retirada hasta confirmar el funcionamiento del reemplazo.

Preguntas frecuentes sobre repuestos ThyssenKrupp y TKE

¿Una pieza con marca TKE reemplaza siempre a una ThyssenKrupp?

No. TKE es la denominación actual de la empresa, pero la compatibilidad depende del código de parte, revisión, controlador, conectores y configuración. Algunas piezas pueden ser sucesoras directas; otras requieren un kit o no son equivalentes.

¿Es suficiente enviar una foto de la tarjeta?

No. La foto sirve como apoyo, pero debe acompañarse con la transcripción de todos los códigos visibles, la revisión y datos del controlador. Las fotos de conectores y del reverso son especialmente importantes.

¿Qué hago si la etiqueta está dañada o no se lee?

Documente las serigrafías de la placa, conectores, dimensiones, ubicación y la etiqueta del controlador. Revise también manuales de mantenimiento, historial de compras y registros de modernización. No complete códigos faltantes por suposiciones.

¿Puedo instalar una tarjeta con los mismos conectores?

Solo después de confirmar que también coincidan el pinout, la alimentación, la función, el protocolo y la configuración. La coincidencia física del conector no demuestra compatibilidad eléctrica o lógica.

¿Conviene conservar la tarjeta retirada?

Sí. Manténgala identificada hasta que el sistema funcione correctamente tras la instalación y pruebas. Puede ser necesaria para comparar etiquetas, conectores, componentes o configuraciones.

Una solicitud de repuesto sólida para un sistema ThyssenKrupp o TKE debe incluir el código completo, revisión, fotos de ambos lados, datos del controlador y una descripción concreta de la función afectada. Con esa información podrá comparar ofertas de manera técnica, determinar si necesita un reemplazo directo o un kit y reducir el riesgo de adquirir una pieza no compatible.
