Botones ThyssenKrupp: cómo identificarlos y cotizarlos

Los thyssenkrupp elevator buttons no se pueden identificar de forma confiable solo por su apariencia. Dos pulsadores circulares o cuadrados pueden tener medidas, iluminación, conectores, tarjetas o funciones distintas. Para evaluar un reemplazo compatible se debe documentar el conjunto: ubicación, frente de botonera, medidas, tipo de señal, código de tarjeta y relación con el display o la placa de llamadas.

La forma más eficiente de cotizar botones ThyssenKrupp para un ascensor en Perú es enviar fotografías nítidas, dimensiones verificadas y datos de la tarjeta electrónica. Esto reduce el riesgo de recibir un botón que entra en el recorte, pero no se conecta, no ilumina correctamente o no comunica con el controlador existente.

Ubicación de los botones en cabina y en piso

El primer dato que debe registrarse es dónde trabaja cada botón. Un pulsador de cabina, uno de llamada en piso y un botón de apertura de puerta pueden pertenecer a familias visualmente similares, pero cumplen funciones y conexiones diferentes.

En la cabina, revise principalmente la botonera de operación o COP (Car Operating Panel). Allí suelen encontrarse:

• Botones de selección de piso.
• Apertura y cierre de puertas.
• Alarma, timbre o llamada de emergencia.
• Llave de servicio, inspección o función especial.
• Indicadores de sobrecarga, flechas de dirección y display de posición.
• Braille, relieve o símbolos de accesibilidad.

En el rellano, la botonera de llamada o hall call normalmente incorpora una flecha para subir, bajar o ambas, según la configuración de paradas. En instalaciones de control colectivo, el conjunto puede incluir indicadores de posición, flechas de llegada o sistemas de asignación de destino.

No asuma que un botón de piso puede sustituir directamente a uno de cabina. Además de la función, pueden variar la tensión de alimentación, el color del aro luminoso, la lógica de la señal y la forma en que se fija al panel.

Para cada pieza, anote:

Una foto frontal de toda la botonera y otra del botón señalado con una etiqueta temporal facilitan mucho la revisión. Si se solicitan varios botones, numérelos en las fotografías y relaciónelos con una lista.

Identifique la familia del panel y del controlador

La marca ThyssenKrupp, hoy también asociada comercialmente con TK Elevator en distintos mercados y periodos, ha utilizado diferentes diseños de botoneras, sistemas electrónicos y generaciones de control. El logotipo del ascensor por sí solo no identifica la pieza exacta.

Busque información en estos puntos:

1. Placa de datos de la cabina o del ascensor.
2. Etiqueta o serigrafía detrás de la botonera.
3. Tarjeta del pulsador, display o placa de llamadas.
4. Controlador ubicado en el cuarto de máquinas o gabinete de control.
5. Manuales, esquemas eléctricos y registros previos de mantenimiento.
6. Etiquetas internas del fabricante del panel, incluso cuando el ascensor lleva marca ThyssenKrupp.

Registre literalmente los códigos, letras, números, revisiones y fechas que aparezcan. Una diferencia pequeña, como una revisión de tarjeta o un sufijo, puede indicar cambios de conector, firmware o protocolo.

También conviene distinguir entre estas situaciones:

• Repuesto original identificable: existe un número de parte claro en el botón, tarjeta o panel.
• Componente de fabricante tercero: el ascensor o la modernización usa una botonera producida por otro proveedor.
• Repuesto equivalente: se necesita una solución compatible en dimensiones, señal y conexión, sin afirmar que sea idéntica al original.
• Actualización integral: la pieza antigua ya no permite una sustitución individual razonable y se evalúan botoneras, displays y tarjetas en conjunto.

No retire tarjetas ni desconecte cableado con el ascensor energizado. La identificación interna debe realizarla personal autorizado, siguiendo los procedimientos de seguridad y mantenimiento aplicables a la instalación.

Mida el botón y el recorte del panel

Las medidas son una condición básica, pero no suficiente, para seleccionar botones para elevadores ThyssenKrupp. Un pulsador puede tener el mismo diámetro exterior que otro y requerir un cuerpo posterior, clip de fijación o recorte de placa completamente distinto.

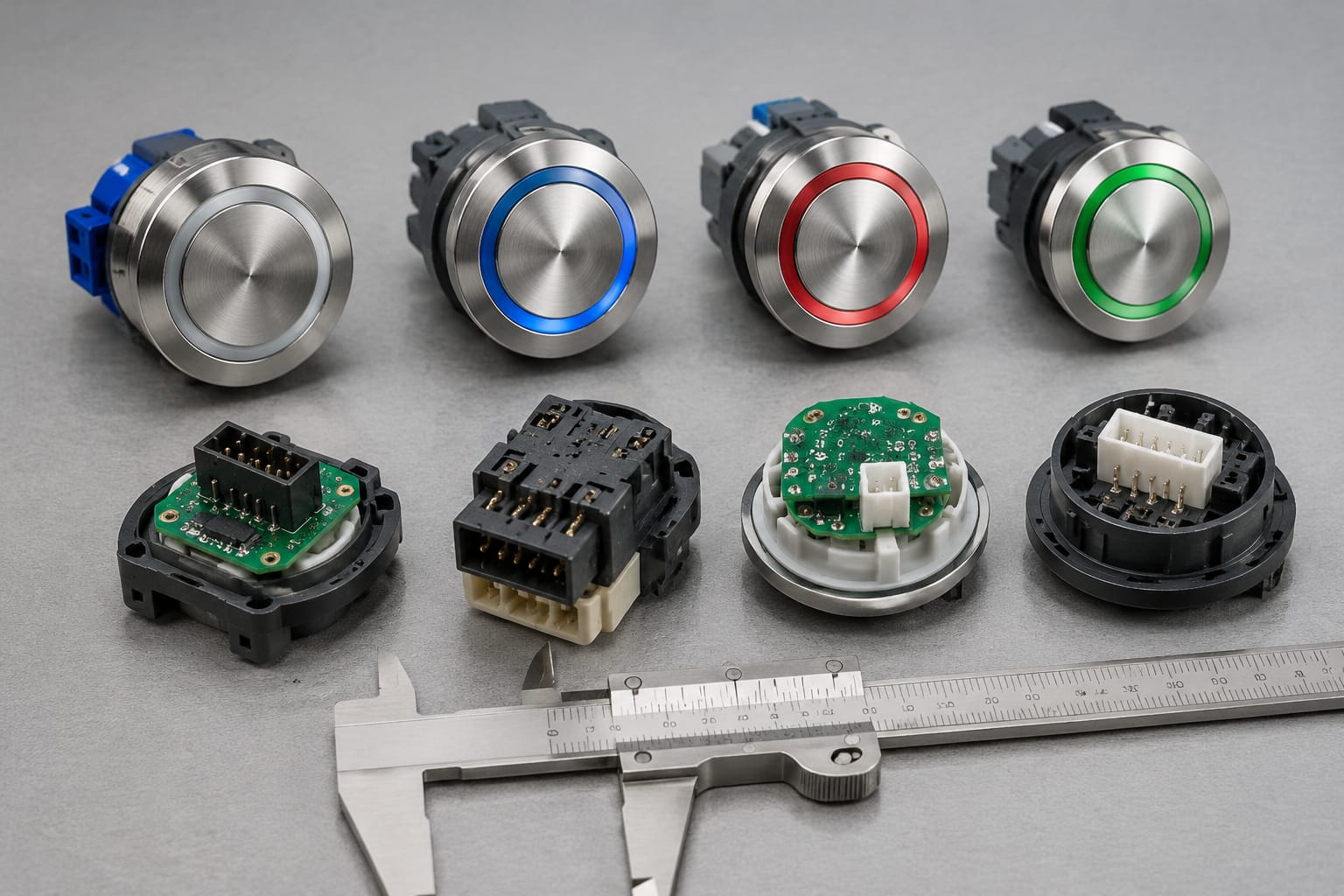

Tome las medidas con vernier o calibrador cuando sea posible. Si solo dispone de cinta métrica, indíquelo para que el proveedor considere una tolerancia mayor.

Medidas mínimas que se deben enviar

Para un botón redondo, registre:

• Diámetro visible del frente.
• Diámetro del recorte en la placa.
• Profundidad total detrás del panel.
• Espesor de la placa frontal.
• Distancia entre el centro del botón y los elementos vecinos.
• Medida y posición de muescas, guías o pestañas de fijación.

Para un botón cuadrado, rectangular o de diseño especial, añada:

• Ancho y alto del frente.
• Ancho y alto del recorte.
• Radio de las esquinas, si corresponde.
• Orientación de la pieza.
• Ubicación de los clips, tornillos o soportes posteriores.

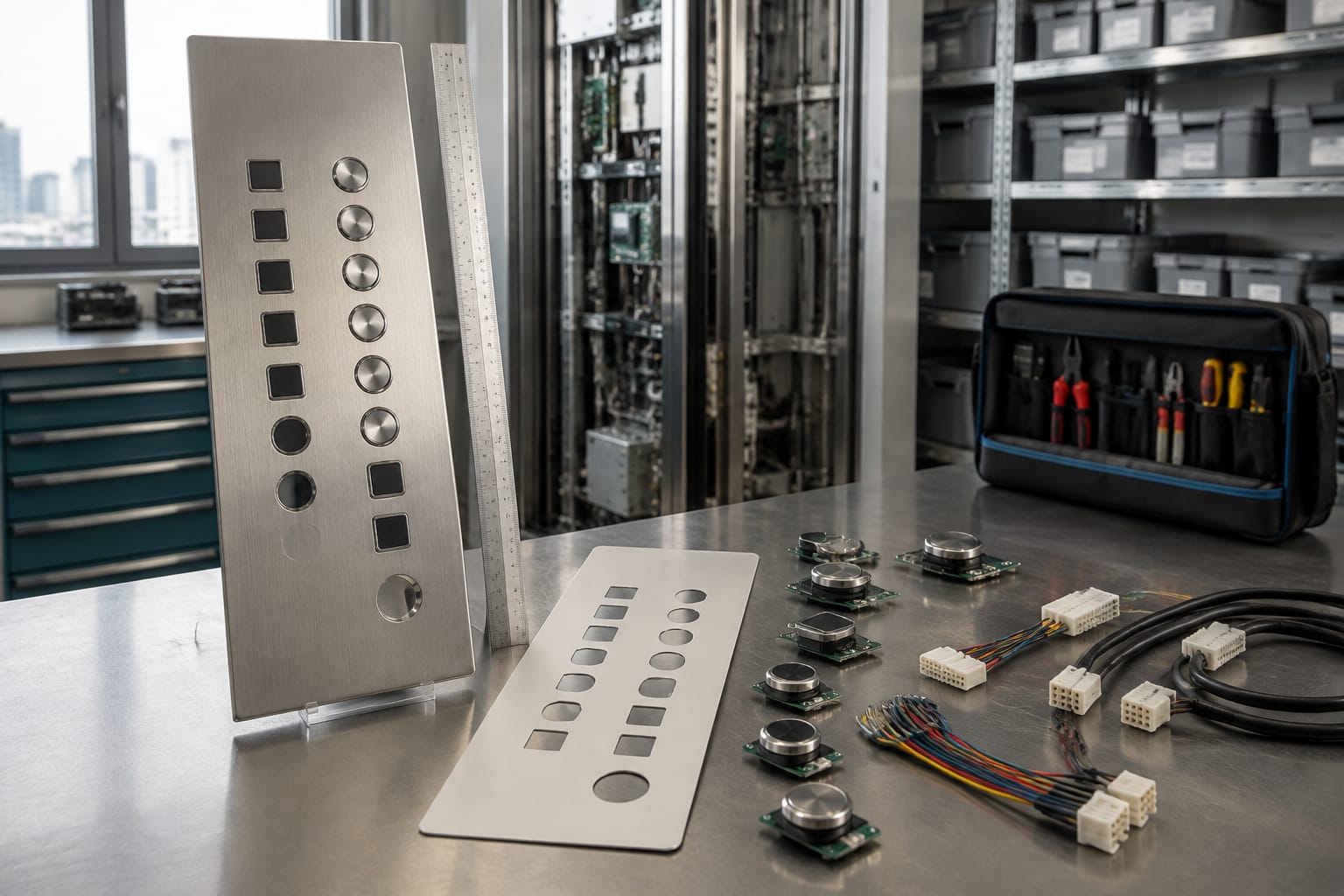

No mida solo el aro o la tapa decorativa. El dato decisivo para el montaje suele ser el recorte de la placa y el cuerpo posterior. Una fotografía del reverso con una regla o vernier visible es especialmente útil.

Errores frecuentes de medición

Un error común es medir un botón todavía instalado y usar la medida exterior como si fuera la del agujero. Otro es omitir el espesor de la placa: algunos sistemas de retención funcionan correctamente solo dentro de un rango de espesor específico.

También se debe comprobar el espacio disponible detrás del panel. En botoneras compactas, un botón más profundo puede chocar con la tarjeta, el arnés, la estructura de cabina o una placa de montaje.

Revise la iluminación y las características táctiles

La iluminación comunica la confirmación de llamada o selección y debe coincidir con el comportamiento esperado del sistema. Antes de pedir un reemplazo, observe el botón tanto en reposo como después de presionarlo.

Documente lo siguiente:

• Color de iluminación en reposo y activado.
• Si ilumina el anillo, el número, el símbolo o toda la superficie.
• Luz fija, parpadeante o cambio de color.
• Intensidad percibida y uniformidad frente a los demás botones.
• Tipo de fuente, si se identifica: LED, lámpara u otro sistema.
• Estado de la tapa, difusor, lente o aro metálico.

Una pieza con iluminación distinta puede ser funcional, pero crear una inconsistencia visible dentro de la cabina o confundir a los pasajeros. También debe confirmarse la alimentación y la lógica de activación: no todos los botones iluminados reciben la misma tensión ni se controlan de la misma manera.

Las características táctiles son igual de relevantes. Verifique si el botón incorpora Braille, numeración en relieve, flechas reconocibles al tacto, contraste visual o un punto de referencia. Para cambios de botonera o modernización, la evaluación debe considerar los requisitos de accesibilidad que correspondan al proyecto, al edificio y a la normativa aplicable; no basta con reproducir el aspecto de una pieza existente.

Cuando el Braille está integrado en la cara del pulsador, una equivalencia genérica sin esa característica puede no ser adecuada. Si el Braille se encuentra en una placa independiente, envíe una foto de ambos elementos y sus posiciones relativas.

Registre códigos de tarjetas y conectores

En muchos casos, el código de la tarjeta es más útil que la fotografía del frente. Las tarjetas de botonera, displays y llamadas de piso pueden integrar varios pulsadores, manejar iluminación o comunicarse con el controlador mediante una red específica.

Fotografíe ambos lados de cada tarjeta, procurando que se lean:

• Número de parte.
• Número de revisión o versión.
• Código de fabricación o serie.
• Marca del fabricante de la placa.
• Referencias serigrafiadas de conectores.
• Etiquetas adhesivas.
• Posición de microinterruptores, jumpers o terminaciones, sin modificarlos.

No copie códigos por memoria. Una imagen en alta resolución reduce transcripciones erróneas entre caracteres como 0/O, 1/I, 5/S u 8/B.

Información del conector que cambia la compatibilidad

El conector debe revisarse junto con su cableado. Anote:

• Cantidad de pines o vías.
• Forma y sistema de bloqueo.
• Ubicación del conector en la tarjeta.
• Colores de cables y marcación del arnés.
• Si hay uno o varios conectores.
• Si el cable va directo al controlador, a una tarjeta intermedia o a otro botón.

No se debe elegir una tarjeta solo porque tiene el mismo número de conectores. La asignación de pines, la alimentación, las entradas y el protocolo pueden ser diferentes. Tampoco conviene cortar o adaptar arneses sin diagrama eléctrico y validación técnica, porque se pueden introducir fallas intermitentes, señalización incorrecta o daños en componentes electrónicos.

Evalúe la integración del display y la placa de llamadas

Un display de posición, una flecha direccional y los botones de llamada pueden formar un conjunto integrado. Sustituir un único elemento puede ser viable, pero primero hay que determinar si trabaja de manera independiente o como parte de una placa común.

Revise estas configuraciones:

Cuando se reemplaza una botonera completa, debe verificarse la ventana del display, la ubicación de indicadores, la distribución de pisos, las llaves y las funciones especiales. Un panel genérico puede resolver la operación básica, pero no necesariamente conservará la integración original.

Para proyectos donde se evalúa una nueva botonera de cabina, puede ser útil revisar opciones de [panel COP, botones y displays para ascensor](/products/elevator-car-control-panel-car-button-display-cop-customization/). La compatibilidad final depende de las dimensiones, el cableado y el sistema de control del equipo instalado.

En estaciones de llamada de piso, las alternativas de [botoneras táctiles y tarjetas de llamada](/products/touch-hall-call-touch-button-board-elevator-parts/) deben compararse por montaje, señalización y comunicación, no únicamente por su acabado exterior. Para ciertos reemplazos de placas de llamada con display, una [tarjeta de display y llamada para ascensor](/products/3600-5200-elevator-call-display-board-button-lift-parts-accessories/) puede servir como referencia de la información técnica que se debe contrastar.

Compruebe accesibilidad y resistencia de uso

Un botón compatible debe responder a las condiciones de uso del edificio, no solo caber en la placa. Las cabinas de alto tránsito, edificios públicos, clínicas, hoteles o proyectos comerciales exigen revisar la resistencia mecánica, legibilidad y facilidad de limpieza del conjunto.

Evalúe, según el caso:

• Legibilidad de números, flechas y símbolos con la iluminación normal de la cabina.
• Contraste entre botón, texto y placa frontal.
• Relieve, Braille y ubicación consistente de controles.
• Respuesta táctil y recorrido del pulsador.
• Resistencia de la tapa o aro frente a rayaduras, golpes y uso repetido.
• Protección frente a polvo, humedad o limpieza, según el entorno de instalación.
• Material del frente: acero inoxidable, plástico, vidrio u otro.
• Disponibilidad de repuestos homogéneos para futuras intervenciones.

No conviene justificar un cambio de función o señalización únicamente porque el repuesto original no está identificado. Por ejemplo, reemplazar una flecha direccional por una luz genérica, o eliminar un símbolo táctil, puede afectar la experiencia de uso y requerir una revisión del diseño del panel.

También se debe considerar la responsabilidad del cambio. Una modificación de interfaces de seguridad, alarma, comunicación de emergencia o llaves de servicio debe evaluarse contra la configuración del ascensor y los procedimientos del mantenedor.

Prepare una solicitud de cotización completa

Una solicitud técnica completa permite que el proveedor determine si corresponde un repuesto original, equivalente o una solución de modernización. Además, evita intercambios innecesarios y cotizaciones basadas en suposiciones.

Incluya este checklist:

• Marca y modelo del ascensor, si están disponibles.
• Año aproximado de instalación o última modernización, si se conoce.
• Ubicación de la pieza: cabina, piso y función específica.
• Fotos del conjunto completo y primeros planos del frente y reverso.
• Foto de la tarjeta, conectores y arnés.
• Códigos de parte, versiones, etiquetas y serigrafías.
• Medidas del botón, recorte, placa y espacio posterior.
• Tipo, color y comportamiento de la iluminación.
• Presencia de Braille, relieve, pictogramas o llaves.
• Cantidad de cada variante requerida.
• Estado de la pieza: rota, intermitente, sin iluminación, desgastada o faltante.
• Si se requiere conservar el frente existente o reemplazar la botonera completa.
• Diagramas eléctricos o manuales disponibles.
• País de destino y condiciones de compra requeridas por su área de abastecimiento.

Sea preciso al describir el problema. “Botón no funciona” puede significar que el pulsador no cierra contacto, que la luz falla, que la tarjeta no comunica, que el cable está dañado o que el controlador está bloqueando la llamada. Una inspección básica del mantenedor ayuda a separar una falla del botón de una falla del circuito.

Kelevator atiende el suministro multimarcas de repuestos para ascensores dirigido a importadores, distribuidores, empresas de mantenimiento, modernizadoras y compradores OEM. Para una evaluación técnica, prepare la información anterior y solicite que se confirme por escrito qué aspecto de la compatibilidad se está validando: montaje, conexión, función, iluminación o integración con la tarjeta.

Preguntas frecuentes

¿Se puede comprar un botón ThyssenKrupp solo con una foto?

Una foto frontal ayuda a reconocer el diseño, pero rara vez basta para confirmar compatibilidad. Como mínimo, agregue foto posterior, medidas del recorte, tipo de conector y códigos de la tarjeta o del panel. Si el botón pertenece a una placa electrónica, la referencia de esa placa es prioritaria.

¿Un botón de igual diámetro será compatible?

No necesariamente. Deben coincidir el recorte, sistema de fijación, profundidad, espesor de placa aceptado, terminales, tensión de iluminación y señal eléctrica. El diámetro visible es solo una parte de la identificación.

¿Conviene reemplazar un solo botón o toda la botonera?

Si el botón está claramente identificado, se monta de forma independiente y mantiene la misma señalización, el reemplazo individual puede ser adecuado. Si hay desgaste general, tarjetas dañadas, displays incompatibles o piezas sin identificación, revisar el conjunto completo suele dar una solución más consistente.

¿Qué hacer si no hay número de parte?

Reúna fotografías, medidas y datos de conexión. Busque también etiquetas en el reverso de la placa, dentro de la botonera y en el controlador. Con esta documentación, un proveedor puede evaluar una alternativa equivalente o indicar qué datos faltan para hacerlo.

¿Es necesario cambiar la tarjeta cuando falla la iluminación?

No siempre. La falla puede estar en el LED, el botón, el conector, el arnés, la alimentación o la propia tarjeta. Antes de cotizar, identifique qué componente fue diagnosticado y qué mediciones o pruebas realizó el personal técnico autorizado.

Una compra correcta de botones ThyssenKrupp comienza con identificación, no con una coincidencia visual. Documente la pieza y su entorno eléctrico, confirme las condiciones de compatibilidad relevantes y compare la propuesta con las medidas, funciones y señalización de la instalación existente.
