Botones Schindler: cómo elegir y reemplazar sin errores

Reemplazar botones Schindler no consiste en pedir una pieza que se parezca al pulsador retirado. Para asegurar compatibilidad, se debe identificar primero si el botón pertenece a la cabina o al piso, la familia del equipo, el tipo de accionamiento, sus dimensiones, iluminación, símbolo, código de placa y conexión.

La forma más segura de comprar un repuesto es registrar esos datos antes de desmontar el componente. Dos botones con el mismo símbolo de flecha o de alarma pueden diferir en fijación, tarjeta electrónica, voltaje, comunicación o forma de iluminarse. Una revisión ordenada reduce retrabajos en campo y evita dejar inoperativo un panel de operación.

Funciones de los botones Schindler COP y LOP

Los botones Schindler se instalan principalmente en dos ubicaciones: el COP dentro de la cabina y el LOP en el rellano o piso. Aunque ambos permiten llamar o dirigir el ascensor, no cumplen la misma función ni necesariamente usan el mismo conjunto electrónico.

El COP corresponde al panel de operación de cabina. Puede incluir:

• Botones de selección de piso.
• Apertura y cierre de puertas.
• Alarma.
• Intercomunicador o llamada de emergencia.
• Funciones de acceso restringido, según la configuración del edificio.
• Indicadores de posición, dirección y estado.

El LOP es el panel de llamada de piso. Usualmente integra botones de subir, bajar o ambos, aunque el diseño depende de la parada y de la lógica de tráfico del ascensor. En instalaciones simples puede haber una sola llamada; en paradas intermedias suele haber dos direcciones.

La primera pregunta al revisar un botón es: ¿está en cabina o en rellano? No conviene asumir que un botón de llamada de piso es intercambiable con uno de cabina solo porque comparte la misma estética. La distribución de señales, el tipo de placa y el montaje pueden ser distintos.

También se debe observar si se reemplaza:

1. Solo la tapa, lente o embellecedor.
2. El pulsador completo.
3. El módulo con iluminación.
4. La tarjeta o placa de botones.
5. Un conjunto con display, señalización o lector de acceso.

Cambiar solo el elemento averiado puede ser suficiente, pero debe confirmarse que el problema no provenga de la placa, el cableado, la alimentación o el controlador. Un botón que no responde no siempre está dañado mecánicamente.

Identifique aplicaciones 3300 y 3600

Las referencias 3300 y 3600 ayudan a orientar la búsqueda de componentes Schindler, pero no sustituyen la verificación física y electrónica. Dentro de una misma familia puede haber variaciones según el año de fabricación, configuración del panel, país de destino, actualización realizada y arquitectura del sistema.

Antes de relacionar un repuesto con una aplicación 3300 o 3600, conviene registrar:

• Modelo o identificación disponible en el ascensor.
• Ubicación exacta del componente: COP, LOP, panel principal, botonera auxiliar o panel de acceso.
• Número de piso y sentido de llamada, en el caso de un LOP.
• Fotografías frontal y posterior del conjunto.
• Etiquetas, códigos impresos y códigos de barras de la tarjeta.
• Cantidad de botones o posiciones de la placa.
• Forma y medida de los recortes del panel.
• Tipo de conector y número de pines visibles.

Cuando el componente es una tarjeta de botones, la coincidencia de familia no basta. Hay que comparar el código de la placa, la disposición de conectores y la función del conjunto. Por ejemplo, una tarjeta puede compartir apariencia con otra, pero estar diseñada para un lado distinto del pasillo, una cantidad distinta de paradas o una configuración diferente de señalización.

Para aplicaciones que correspondan a estas familias, revise visualmente las características de una [placa de botones ID Touch para 3300 y 3600](/products/id-touch-button-board-3300-3600-elevator-parts/) antes de tomarla como referencia de compatibilidad. La validación debe hacerse contra la pieza instalada y no únicamente contra la denominación comercial del ascensor.

En trabajos de modernización, es especialmente importante separar la identificación del equipo original de la identificación del panel que se está interviniendo. Un ascensor puede conservar una parte de su sistema inicial y tener un COP o LOP reemplazado en una intervención anterior.

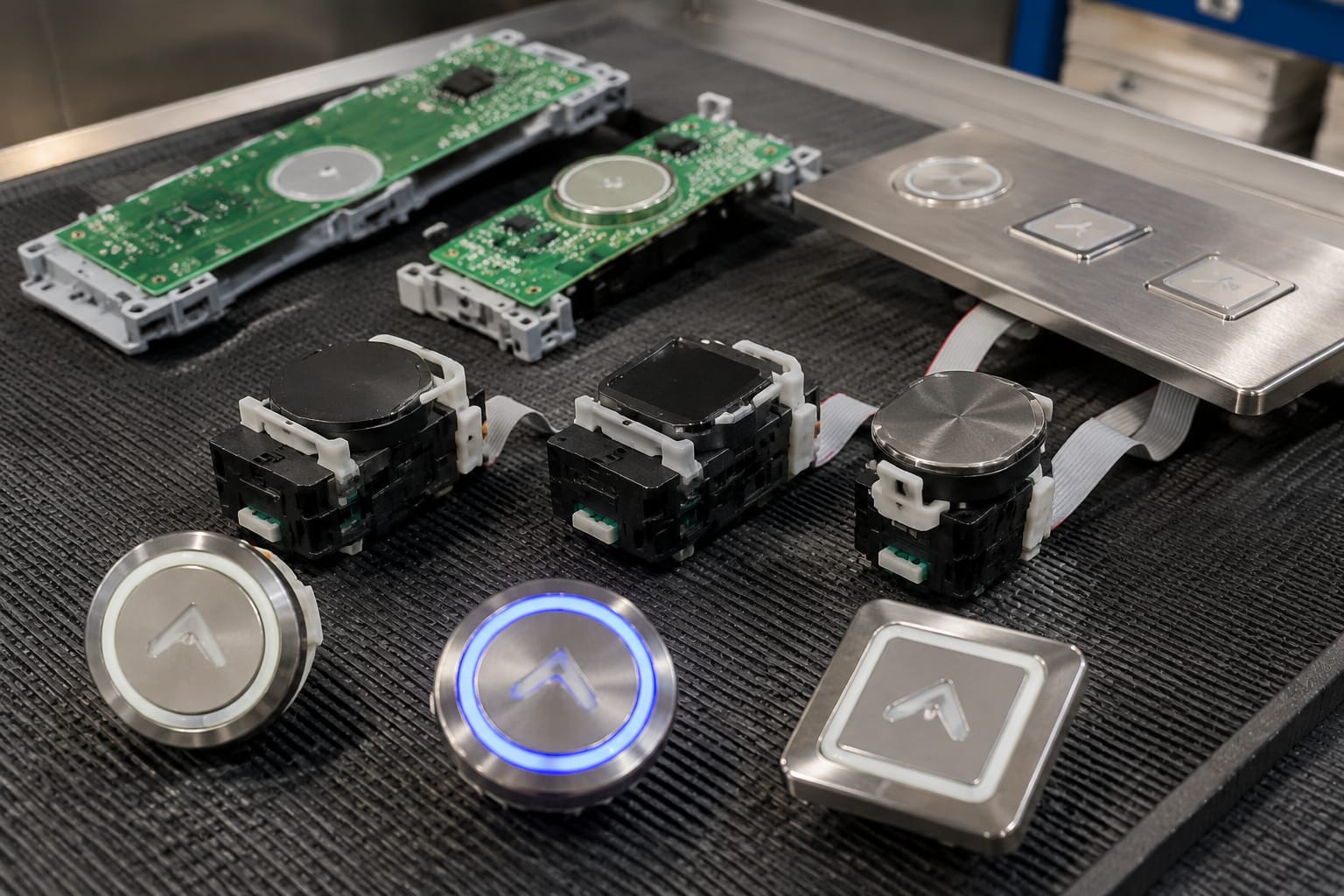

Compare botones de presión y botones táctiles

Los botones Schindler pueden usar accionamiento mecánico por presión o una interfaz táctil. Ambos tipos requieren verificaciones diferentes al momento de sustituirse.

Un botón de presión ofrece una respuesta física clara. Al revisarlo, compruebe si recupera su posición después de pulsarlo, si el lente está firme y si el cuerpo se ajusta correctamente al panel. Un pulsador que queda hundido puede deberse a desgaste interno, suciedad, deformación del soporte o un problema en la placa posterior.

Un botón táctil no debe evaluarse como si fuera un pulsador convencional. La superficie puede estar intacta y, aun así, no responder porque existe una falla en la tarjeta, el cable flex, el conector o el sistema asociado. Tampoco se debe sustituir un módulo táctil por un botón mecánico sin confirmar que la modernización del panel contempla ese cambio.

Al comparar opciones, determine si se adquiere un componente individual o una placa completa. En algunos casos, reemplazar solo una cubierta no resuelve una falla de detección; en otros, cambiar una placa entera por una falla cosmética incrementa innecesariamente el alcance del trabajo.

Para paneles de rellano con tecnología táctil, una [placa de llamada táctil 3300 para hall](/products/3300-touch-hall-call-button-display-board-elevator-parts/) puede servir para contrastar la distribución de elementos y conexiones, siempre verificando el código y la disposición de la pieza que se va a reemplazar.

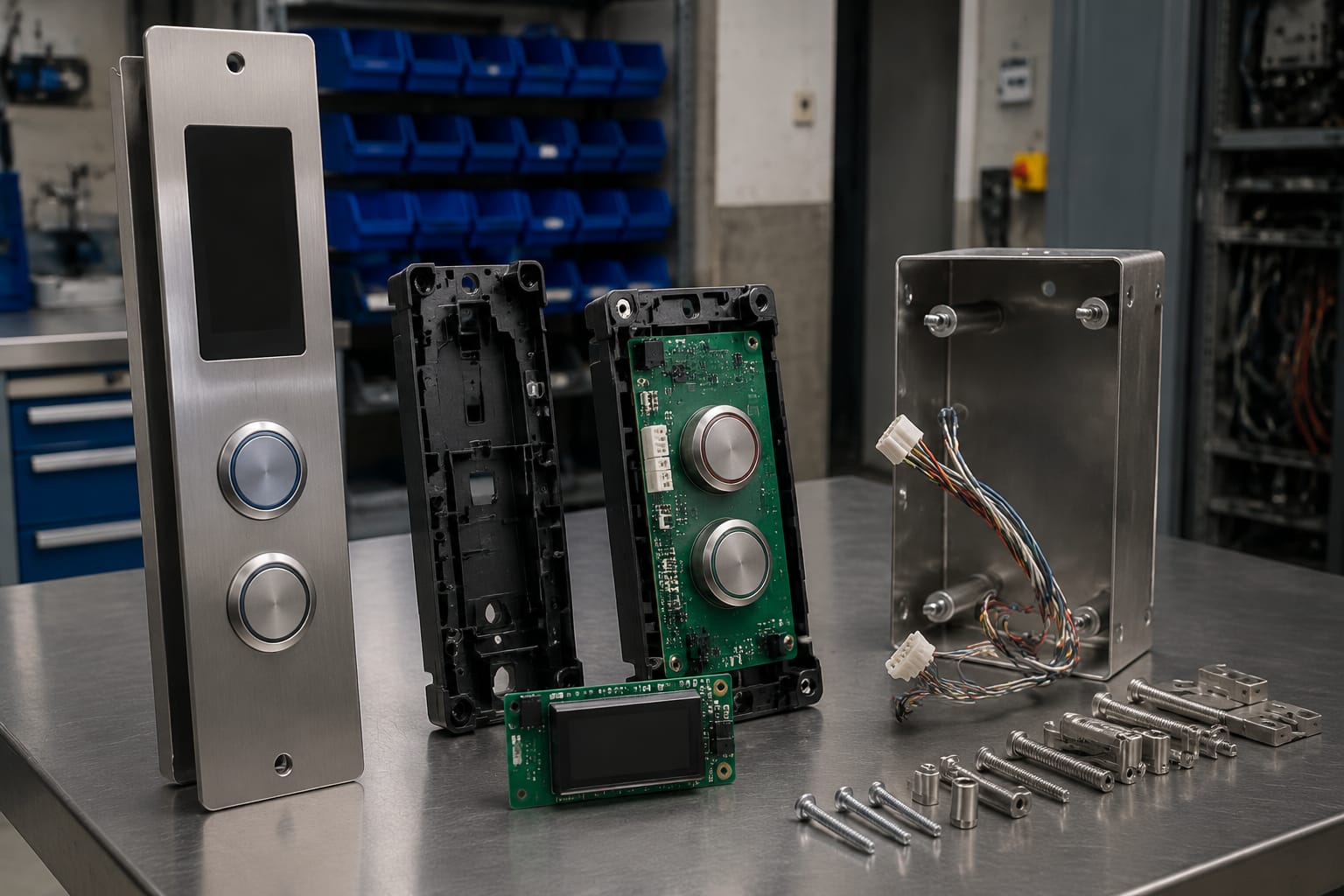

Haga coincidir dimensiones y sistema de montaje

Las dimensiones determinan si un botón podrá instalarse sin modificar el panel. Medir solo el frente visible es un error común: la pieza puede tener el mismo diámetro aparente y no entrar en el recorte, sobresalir demasiado o no asegurar por detrás.

Registre, de preferencia con calibrador, los siguientes datos:

• Diámetro o ancho y alto del frente visible.
• Medida del recorte del acero o superficie del panel.
• Profundidad total del cuerpo detrás del panel.
• Espesor máximo de panel admitido por el sistema de fijación.
• Distancia entre tornillos o puntos de anclaje.
• Posición de pestañas, clips, tuercas o guías.
• Espacio libre disponible detrás del COP o LOP.
• Orientación de conectores y salida de cables.

Si el botón es cuadrado, rectangular o de forma especial, mida sus lados y las esquinas. Si usa una placa modular, fotografíe el reverso con una regla como referencia. Es útil anotar en milímetros y evitar conversiones aproximadas.

No se recomienda agrandar perforaciones, recortar una placa ni forzar clips para adaptar un botón parecido. Esas modificaciones pueden afectar el acabado, la fijación, la legibilidad del panel y el acceso para futuros mantenimientos. También pueden generar tensión sobre conectores o tarjetas.

La posición del botón dentro del panel importa tanto como la medida individual. Un módulo diseñado para una fila central, una esquina o un extremo puede tener una geometría de soporte distinta. En LOP con dos llamadas, confirme además la ubicación relativa de las flechas, el display y las ventanas de señalización.

Revise iluminación y símbolos

La iluminación informa al usuario que una llamada fue registrada, que un piso fue seleccionado o que una función está disponible. Por ello, el repuesto debe coincidir con la lógica visual del panel, no solo con el color aparente cuando está apagado.

Antes de solicitar botones Schindler, identifique:

• Si la iluminación es fija, cambia al pulsar o se activa por estado.
• Color observado al encender y al registrar la llamada.
• Tipo de difusión de luz: lente, aro, borde o superficie completa.
• Ubicación de la fuente de iluminación respecto del botón.
• Presencia de numeración, braille, relieve o pictogramas.
• Estado del símbolo: impresión, grabado, inserto o iluminación.
• Orientación de flechas, apertura/cierre de puertas y alarma.

El símbolo debe corresponder a la función real del botón. Por ejemplo, una flecha de llamada de subida no equivale a una de bajada, y un símbolo de apertura de puerta no debe reemplazarse por el de cierre solo porque ambos módulos tengan la misma medida.

Cuando se trata de botones de selección de pisos, verifique el número, la letra y cualquier marca adicional. En Perú es frecuente encontrar configuraciones con sótanos, estacionamientos, azotea, mezzanine o accesos controlados; la denominación del piso debe coincidir exactamente con la programación y señalización del edificio.

La iluminación puede depender de una tarjeta común. Si varios botones dejan de iluminar al mismo tiempo, revisar únicamente cada botón puede no detectar la causa. Conviene inspeccionar conectores, alimentación y placa antes de pedir múltiples repuestos.

Verifique códigos de placa y conectores

El código de placa es uno de los datos más importantes para identificar una tarjeta, módulo táctil o conjunto de llamadas. Debe registrarse directamente de la etiqueta o serigrafía, respetando letras, guiones, espacios, revisión y sufijos.

Tome fotografías legibles de:

• Código impreso en la parte frontal y posterior.
• Etiqueta del fabricante o del conjunto.
• Número de revisión de la tarjeta.
• Código de barras, cuando exista.
• Conectores conectados y desconectados.
• Disposición general de botones, LEDs, displays y fijaciones.

No complete números poco visibles por intuición. Un dígito, una letra o una revisión distinta puede corresponder a otra variante. Si la etiqueta está deteriorada, compare el diseño de la placa, la cantidad de conexiones, la posición de cada conector y los componentes visibles.

En los conectores, confirme:

• Tipo de terminal o carcasa.
• Cantidad de pines y posiciones ocupadas.
• Sistema de retención o traba.
• Orientación y llave de polarización.
• Longitud y ruta del cable.
• Si el conector llega directamente a la placa o a un arnés intermedio.

Nunca conecte un repuesto haciendo coincidir cables por color únicamente. Las instalaciones pueden tener arneses reemplazados, extensiones o reparaciones previas. La referencia técnica, la orientación del conector y la documentación disponible del equipo deben guiar la intervención.

Para comparar un conjunto de llamada de rellano, puede revisar esta [placa de botones de llamada 3600 y 3300](/products/3600-3300-elevator-hall-call-button-board-id-lift-parts/). Úsela como apoyo visual y confirme siempre los códigos, conectores y función del módulo instalado.

Pruebe el panel después del reemplazo

La prueba posterior debe confirmar tanto la respuesta del botón como la operación del panel completo. Antes de energizar o intervenir un ascensor, aplique el procedimiento de seguridad y aislamiento que corresponda al mantenimiento autorizado.

Después de montar el repuesto, revise primero el aspecto físico:

1. El botón queda alineado con los demás elementos.
2. No existe juego excesivo, roce ni hundimiento permanente.
3. La tapa o lente no está forzada.
4. Los conectores quedan completamente asentados y asegurados.
5. El cableado no queda atrapado contra el panel o la puerta.

Luego, pruebe la función operativa. En un COP, active el piso correspondiente y confirme que el registro, la iluminación y la cancelación respondan según el funcionamiento esperado. En un LOP, verifique la llamada en el sentido correcto y que el indicador asociado se comporte normalmente.

No limite la revisión al botón nuevo. Realice una comprobación de los botones cercanos, del display y de la señalización del mismo panel. Una conexión mal asentada o una tarjeta desplazada durante el trabajo puede afectar más de una función.

Si el problema continúa tras reemplazar el componente, detenga la sustitución repetitiva de piezas. Revise compatibilidad, código de placa, alimentación, arnés, conectores y diagnóstico del sistema. Cambiar varios botones sin validar la causa puede aumentar el tiempo de parada y dificultar el análisis de la falla original.

Lista de verificación para comprar botones

Antes de cotizar o comprar un botón Schindler, reúna esta información en una sola ficha:

• [ ] Ubicación: COP de cabina o LOP de rellano.
• [ ] Función precisa: piso, subir, bajar, abrir, cerrar, alarma u otra.
• [ ] Familia o identificación del equipo, incluida cualquier referencia 3300 o 3600.
• [ ] Fotos nítidas del frente, reverso y panel completo.
• [ ] Foto del botón instalado junto a una regla o medida registrada en milímetros.
• [ ] Medida del frente, recorte, profundidad y puntos de fijación.
• [ ] Tipo de botón: presión, táctil, módulo individual o placa completa.
• [ ] Iluminación, color en funcionamiento y tipo de símbolo.
• [ ] Código de la placa, etiqueta y revisión.
• [ ] Tipo, orientación y cantidad de pines del conector.
• [ ] Cantidad de unidades necesarias y si todas cumplen la misma función.
• [ ] Estado de la pieza retirada: falla mecánica, iluminación, respuesta o daño físico.

Esta lista permite a contratistas de mantenimiento, importadores, distribuidores y equipos de compras comparar opciones con menos ambigüedad. También evita solicitar un componente correcto para una aplicación distinta.
