Repuestos KONE: cómo identificar modelos y números de parte

Comprar repuestos KONE correctamente no empieza por buscar una foto similar ni por comparar solo el nombre de la pieza. El método confiable es identificar el equipo y contrastar el número de parte completo, la revisión de la tarjeta, las conexiones, la alimentación eléctrica y el protocolo de comunicación cuando corresponda.

Para empresas de mantenimiento, importadores y equipos de modernización en Perú, una solicitud técnica bien documentada reduce devoluciones, tiempos de diagnóstico y el riesgo de instalar un componente incompatible. La marca del ascensor es una referencia inicial; la compatibilidad real se define con los datos de la pieza y del sistema donde se instalará.

Empiece por el modelo del ascensor KONE

Antes de pedir un repuesto, registre el modelo o la familia del equipo y ubique dónde está instalado el componente. En un ascensor KONE, una tarjeta puede pertenecer al controlador, al operador de puerta, al sistema de comunicación de cabina, al pozo o a una fuente de alimentación. Saber únicamente que el edificio tiene ascensores KONE normalmente no alcanza para identificar una pieza compatible.

Reúna la información visible en la placa del ascensor, el tablero de control y el componente retirado. Según el caso, puede incluir:

• Modelo, tipo o familia del controlador.
• Identificación de la cabina, grupo de ascensores o unidad.
• Número de serie del equipo, cuando esté disponible.
• Ubicación exacta de la pieza: gabinete de maniobra, cabina, techo de cabina, operador de puerta, pozo o sala de máquinas.
• Fotografías nítidas de ambos lados de la tarjeta o módulo.
• Etiquetas del tablero, diagramas eléctricos y referencias de bornes cercanos.
• Motivo del cambio: falla confirmada, daño físico, modernización, stock preventivo o diagnóstico pendiente.

No conviene asumir que dos instalaciones con el mismo modelo comercial usan exactamente los mismos componentes. Puede haber diferencias por año de fabricación, país de suministro, configuración de grupo, versión de software, opciones de puertas o modificaciones posteriores. Cuando el componente fallado aún está disponible, su etiqueta es la fuente principal para iniciar la identificación.

Si la pieza ya fue retirada o se perdió, las fotos internas del tablero y el esquema eléctrico pueden orientar la búsqueda, pero elevan el nivel de incertidumbre. En ese escenario, conviene indicar claramente qué evidencia está disponible y qué dato falta.

Encuentre y registre el número de parte

El número de parte es el dato más útil para buscar repuestos KONE. Debe copiarse tal como aparece en la etiqueta, incluyendo letras, guiones, espacios relevantes, sufijos, versiones y códigos adicionales. Un carácter omitido puede distinguir una variante de hardware, una revisión o una configuración distinta.

Busque el código en la etiqueta adhesiva, serigrafía de la placa, carcasa del módulo, empaque original o documentación de servicio. En tarjetas electrónicas, es frecuente encontrar más de una referencia. No todas tienen la misma función.

Transcriba los códigos y adjunte una foto de la etiqueta. La transcripción evita errores de lectura; la foto permite revisar caracteres confusos, como 0 y O, 1 e I, o 5 y S.

También es importante separar el número de parte del nombre genérico. Pedir una “tarjeta KONE”, una “fuente KONE” o una “placa de puerta” es demasiado amplio. En cambio, una solicitud que incluye el P/N, la revisión, la función y fotografías permite una evaluación mucho más precisa.

No sustituya una referencia por otra únicamente porque ambas aparecen en anuncios o porque comparten una carcasa. Una equivalencia debe sustentarse en documentación técnica, en las especificaciones de conexiones y alimentación, o en la confirmación de una fuente técnica competente.

Categorías frecuentes de repuestos KONE

Los repuestos para ascensores KONE abarcan piezas eléctricas, electrónicas, mecánicas y de seguridad. El nivel de verificación requerido cambia según la categoría: una pieza mecánica puede depender de medidas y montaje, mientras que una tarjeta requiere validar revisión, alimentación, señales y comunicación.

Entre las categorías habituales se encuentran:

• Tarjetas de control y placas de interfaz.
• Fuentes de alimentación, módulos de red y cajas de potencia.
• Módulos de freno y componentes asociados al circuito de accionamiento.
• Tarjetas de comunicación de pozo, cabina o red del ascensor.
• Componentes del operador de puerta: tarjetas, sensores, motores, correas, ruedas y conectores.
• Pulsadores, indicadores, displays y dispositivos de cabina.
• Relés, contactores, fusibles, transformadores y fuentes auxiliares.
• Sensores, finales de carrera, contactos y elementos de posicionamiento.
• Cableado, arneses, conectores y accesorios de montaje.

Por ejemplo, una [caja de control de freno y fuente de alimentación para ascensor KONE](/products/brake-control-module-power-supply-box-kone-elevator-parts-lift-accessories/) debe revisarse tanto por su referencia como por la función que cumple dentro del circuito. En un elemento que interviene en el freno, no es razonable validar la compra únicamente con una fotografía frontal.

Del mismo modo, una [tarjeta de comunicación FCB para pozo KONE](/products/shaft-fcb-communication-board-kone-elevator-parts/) exige comprobar dónde se integra en la instalación, qué conectores utiliza y qué red o señales atiende. Estas piezas pueden lucir parecidas entre sí y, aun así, estar destinadas a configuraciones diferentes.

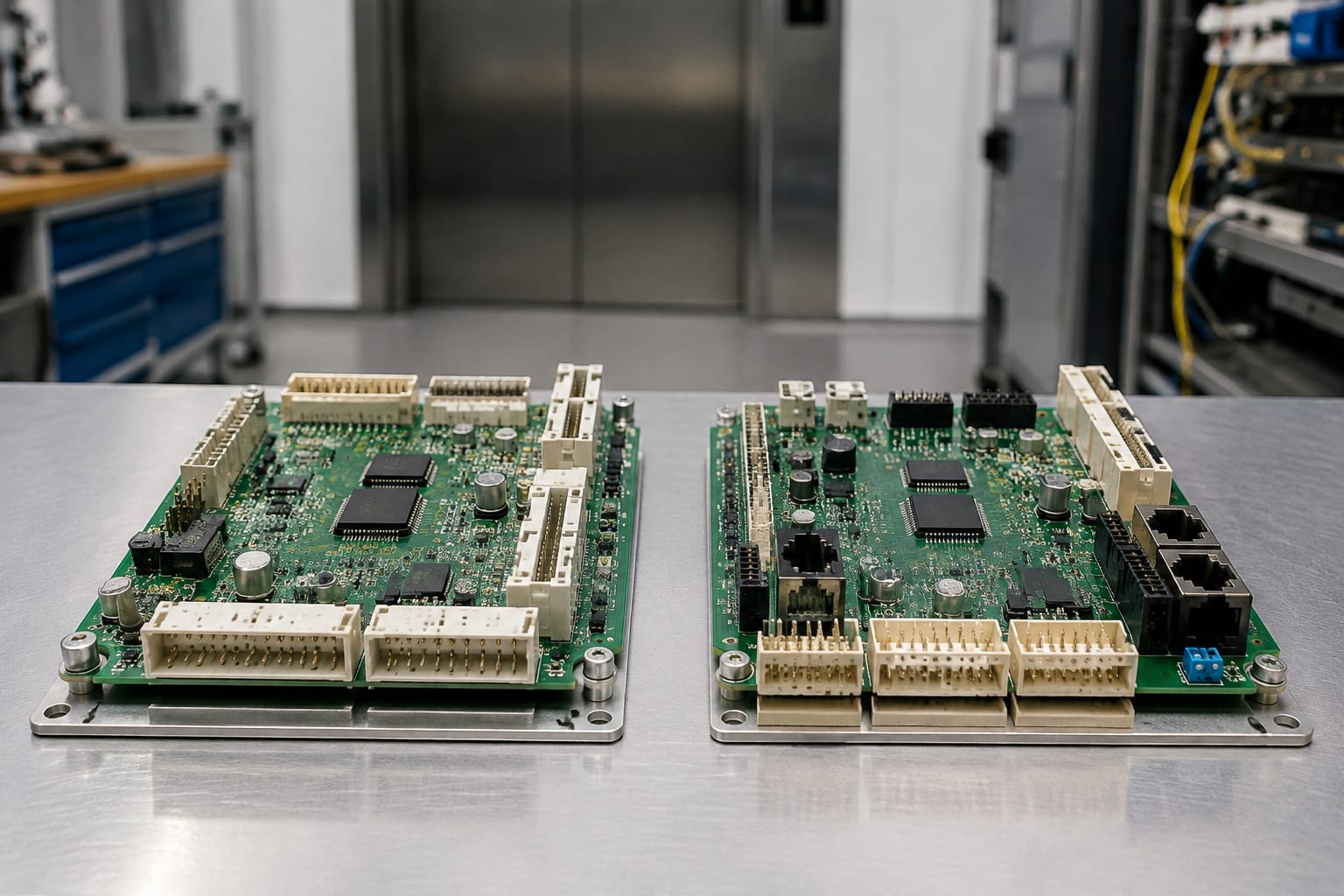

Compare revisiones de tarjetas y conectores

La revisión de una tarjeta no es un detalle secundario. Una nueva revisión puede corregir un componente, cambiar la disposición de pines, incorporar una protección adicional o requerir otra versión de software. Algunas revisiones son intercambiables; otras no. La compatibilidad debe confirmarse, no deducirse por apariencia.

Al revisar una placa, compare como mínimo:

• Número de parte completo.
• Revisión de hardware, por ejemplo Rev., Version o un sufijo de la referencia.
• Código de PCB, si está impreso.
• Cantidad, forma y ubicación de conectores.
• Llaves mecánicas, guías y orientación de los enchufes.
• Identificación de pines y bornes.
• Presencia de jumpers, microinterruptores o selectores.
• Dimensiones, puntos de fijación y tipo de disipador.
• Etiquetas de firmware o chips programables, cuando sean visibles.

Las fotografías deben mostrar la cara de componentes y la cara de conectores. Una imagen tomada de lejos puede confirmar que se trata de una tarjeta, pero no permite validar pines doblados, conectores faltantes, serigrafías ni revisiones.

Errores comunes al comparar placas

El error más frecuente es tomar como decisiva la similitud visual. Dos tarjetas con el mismo color, conectores parecidos o una referencia parcial pueden tener asignaciones eléctricas distintas. Conectar una tarjeta incompatible puede causar averías adicionales, alarmas, pérdida de comunicación o una condición insegura.

Otro error es pasar por alto un sufijo. Los fabricantes pueden usar letras o números finales para diferenciar revisiones, mercados, configuraciones o actualizaciones. Si el código de la pieza disponible no coincide exactamente, solicite la base técnica de la equivalencia antes de autorizar la sustitución.

Por último, no asuma que una tarjeta usada puede instalarse sin revisar su configuración. Algunos módulos pueden requerir parametrización, transferencia de ajustes o validaciones del sistema realizadas por personal calificado.

Verifique voltaje y compatibilidad de comunicación

El número de parte guía la selección, pero las características eléctricas determinan si el componente puede operar de forma segura en el sistema. Antes de reemplazar una tarjeta, fuente, módulo de potencia o interfaz, confirme la alimentación indicada en su etiqueta y las señales que recibe o entrega.

Revise estos puntos:

• Tensión nominal de entrada y, si aplica, rango permitido.
• Tipo de corriente: AC o DC.
• Frecuencia para equipos alimentados con AC.
• Polaridad en alimentación DC.
• Consumo, corriente nominal o potencia, cuando figure en la documentación.
• Tensión de salidas auxiliares.
• Tipo de señales de entrada y salida.
• Tierra, blindaje y requisitos de cableado.
• Referencias de conectores, pines y bornes.
• Comunicación utilizada por el sistema o por ese módulo.

No energice una pieza que no tiene una coincidencia confirmada de alimentación. Una fuente con carcasa similar puede tener salida distinta; una tarjeta puede requerir una tensión que no está presente en la instalación. Medir y comparar debe realizarse bajo procedimientos de seguridad adecuados y por técnicos competentes.

La comunicación merece una verificación aparte. Las interfaces de cabina, pozo y controlador pueden trabajar dentro de una arquitectura específica. Que el conector encaje no demuestra que el protocolo, direccionamiento o configuración sea compatible. Para un [módulo de red y alimentación KONE](/products/network-power-box-kone-elevator-parts-lift-accessories/), solicite y contraste la referencia, etiquetas eléctricas, conectores y la función que desempeña en el sistema.

Cuando el reemplazo forma parte de una modernización, el análisis debe incluir el conjunto completo. Cambiar una sola placa puede no resolver una obsolescencia si el controlador, cableado, periféricos o software ya no admiten esa versión.

Confirme condición e información de prueba

La condición comercial de los repuestos KONE debe describirse con precisión. “Nuevo”, “usado”, “reacondicionado” y “para reparación” no son categorías equivalentes. Antes de comprar, pida información suficiente para saber qué recibirá y cómo fue evaluado.

Para cualquier pieza electrónica, solicite:

• Condición declarada del componente.
• Fotografías reales de la unidad ofrecida, cuando sea posible.
• Número de parte, revisión y etiquetas legibles.
• Descripción de daños cosméticos, reparaciones visibles o piezas faltantes.
• Alcance de cualquier prueba realizada.
• Resultado registrado de la prueba, si existe.
• Información sobre accesorios incluidos: tapas, conectores, arneses, soportes o manuales.
• Política comercial aplicable a compatibilidad, devoluciones y soporte, según corresponda.

Una prueba funcional puede ser valiosa, pero debe interpretarse según su alcance. No es lo mismo verificar que un módulo enciende que probarlo bajo carga, en una red de comunicación o instalado en un ascensor. Pida que se especifique qué se verificó y qué no se verificó.

Las tarjetas usadas también deben inspeccionarse visualmente. Revise corrosión, humedad, pistas quemadas, capacitores dañados, conectores quebrados, soldaduras intervenidas y pines doblados. La ausencia de un daño visible no certifica el funcionamiento, pero una inspección básica evita incorporar piezas evidentemente comprometidas al inventario.

Embale los componentes KONE sensibles de forma segura

El embalaje no reemplaza una prueba de compatibilidad, pero protege una pieza correcta durante el traslado. Las tarjetas electrónicas, módulos con pantallas, sensores y componentes con conectores expuestos son vulnerables a descarga electrostática, humedad, golpes y flexión de la placa.

Para una tarjeta o módulo electrónico, el embalaje debería considerar:

1. Bolsa antiestática apropiada para el componente.
2. Protección de conectores, pines y bordes sensibles.
3. Material de amortiguación que mantenga la pieza inmóvil.
4. Caja rígida con espacio suficiente para absorber impactos.
5. Etiqueta exterior que identifique la fragilidad del contenido cuando aplique.
6. Separación física entre piezas para evitar que se golpeen entre sí.
7. Documentación de identificación protegida y asociada al artículo correcto.

Evite enviar tarjetas sueltas con espuma común, bolsas plásticas no antiestáticas o materiales que permitan movimiento dentro de la caja. Tampoco coloque componentes pesados sobre una placa electrónica. Para módulos con carcasa metálica, proteja los conectores y terminales aunque el cuerpo parezca resistente.

En importaciones y distribución, es útil conservar fotos del estado previo al embalaje, referencia de la pieza y contenido del paquete. Esa trazabilidad ayuda a distinguir un daño de transporte de una condición preexistente y facilita la recepción técnica.

Lista de verificación para solicitar repuestos KONE

Una solicitud completa permite que el proveedor evalúe mejor la compatibilidad y que el comprador compare alternativas con el mismo criterio. Antes de enviar una consulta, confirme esta lista:

• Nombre y ubicación funcional de la pieza.
• Marca KONE y modelo o familia del ascensor/controlador, si se conoce.
• Número de parte completo y cualquier código secundario.
• Revisión de hardware, versión o sufijo.
• Fotografías nítidas de etiqueta, frente, reverso y conectores.
• Cantidad requerida.
• Tensión, corriente, frecuencia y polaridad indicadas en la pieza.
• Información de comunicación, señales o configuración relevante.
• Medidas y fijaciones para piezas mecánicas o gabinetes.
• Condición requerida: nueva, usada, reacondicionada o evaluación de alternativas.
• Accesorios que deben incluirse.
• Motivo del reemplazo y síntomas observados, sin presentarlos como diagnóstico definitivo.
• Requisitos de embalaje, documentación y destino de entrega.
• Pregunta explícita sobre compatibilidad cuando el código no coincide de forma exacta.

Para compras recurrentes, cree una ficha interna por cada repuesto crítico. Incluya fotos verificadas, referencias aprobadas, ubicación de instalación, condición aceptada y observaciones de compatibilidad. Esto reduce la dependencia de descripciones genéricas y mejora la gestión de inventario.

Kelevator suministra repuestos multimarca para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Al solicitar una cotización, enviar la lista anterior permite evaluar la referencia con información técnica concreta y comparar opciones de forma ordenada.

Preguntas frecuentes sobre repuestos KONE

¿Se puede identificar un repuesto KONE solo con una foto?

Una foto sirve como apoyo, especialmente si muestra la etiqueta, conectores y ambos lados de una tarjeta. Sin embargo, no siempre basta para confirmar compatibilidad. El número de parte, la revisión y las especificaciones eléctricas deben contrastarse con la instalación.

¿Un número de PCB es igual al número de parte?

No necesariamente. El número de PCB puede identificar el diseño de la tarjeta, mientras que el número de parte identifica el artículo de repuesto o una variante específica. Registre ambos y solicite confirmación si no están claramente relacionados.

¿Es seguro sustituir una tarjeta por una revisión distinta?

Solo cuando exista una confirmación técnica de compatibilidad. La revisión puede modificar hardware, conectores, firmware o configuración. Una coincidencia parcial del código o del aspecto físico no es suficiente.

¿Qué información es indispensable para cotizar una fuente o caja de potencia?

Como mínimo: número de parte completo, fotos de etiquetas y terminales, tensión de entrada, salidas indicadas, ubicación en el sistema y cantidad. También conviene incluir cualquier diagrama o referencia del tablero donde se instala.

¿Por qué importa el embalaje antiestático?

Una descarga electrostática puede dañar componentes electrónicos, incluso sin dejar una marca visible. Una bolsa antiestática y una caja con protección adecuada reducen ese riesgo durante manipulación y transporte.

La compra de repuestos KONE se vuelve más precisa cuando el pedido se basa en evidencia técnica verificable. Reúna modelo, número de parte, revisión, conectores, datos eléctricos y fotos antes de comparar alternativas; con esa base, el proveedor puede evaluar la pieza requerida y documentar claramente cualquier equivalencia propuesta.
