KONE Parts View: guía para identificar repuestos compatibles

Una búsqueda de KONE Parts View sirve para pasar de una foto o una falla reportada a una identificación técnica verificable del repuesto. El método seguro no consiste en elegir la pieza que “se ve igual”, sino en cruzar el modelo del equipo, la función del componente, sus etiquetas, códigos de placa, revisión, conectores y, cuando aplique, su configuración.

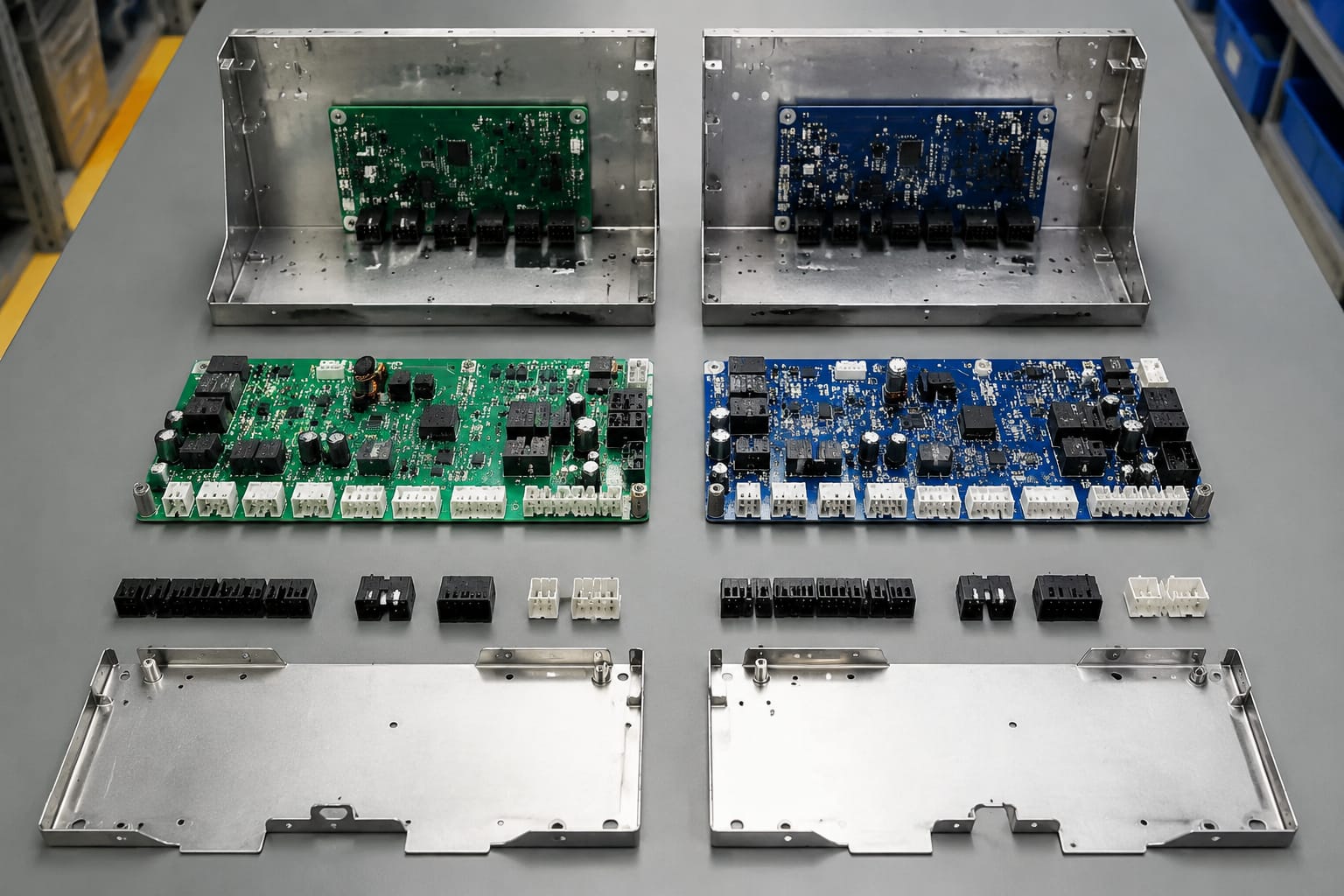

En ascensores KONE, dos tarjetas con carcasa, color o tamaño similares pueden cumplir funciones distintas o pertenecer a generaciones incompatibles. Antes de cotizar una sustitución, reúna la evidencia técnica disponible y defina si necesita una pieza idéntica, una revisión sustituible o una alternativa que requiera parametrización.

Qué entienden los compradores por KONE Parts View

“KONE Parts View” suele referirse a una vista de consulta de piezas: una imagen, diagrama, despiece, catálogo visual o pantalla de inventario que ayuda a ubicar un componente dentro de un ascensor o tablero. Para un comprador técnico, esta vista es el punto de partida, no la prueba final de compatibilidad.

La consulta puede comenzar con datos muy distintos:

• Una fotografía de la tarjeta o pantalla retirada.
• El número de parte impreso en la etiqueta.
• El modelo de controlador, puerta, señalización o sistema de comunicación.
• El código de falla registrado por el técnico.
• Una lista de materiales de una modernización.
• Un plano eléctrico o una referencia de repuesto anterior.

Una vista de repuestos es especialmente útil para distinguir componentes que comparten nombre comercial. Por ejemplo, “display”, “placa de llamadas” o “tarjeta de puerta” describen una función amplia, pero no identifican por sí solos el protocolo, el voltaje, la disposición de pines o el software requerido.

La regla práctica es simple: use la imagen o el despiece para encontrar candidatos, y use los códigos y características eléctricas para confirmar el reemplazo.

Para equipos en operación en Perú, esta verificación cobra importancia cuando hay instalaciones de diferentes años, ascensores modernizados parcialmente o componentes adquiridos en distintos ciclos de mantenimiento. El controlador puede ser más reciente que los indicadores de piso, o una tarjeta de cabina puede haber sido reemplazada sin que el resto del sistema cambie.

Busque por modelo y función del componente

Empiece por ubicar la pieza en el sistema, no por la apariencia. Identifique qué hace, dónde está instalada y con qué equipo se comunica. Esto reduce el riesgo de comparar una placa visualmente parecida pero diseñada para otra función.

Defina la función antes de buscar el número de parte

Una descripción útil combina la función con la ubicación. En lugar de pedir “placa KONE”, registre algo como:

• Tarjeta de comunicación dentro del controlador.
• Módulo de operador de puerta en el techo de cabina.
• Pantalla de posición en cabina o palier.
• Tarjeta de llamadas de subida y bajada.
• Fuente de alimentación del sistema de señalización.
• Caja de inspección del foso o accesorio de iluminación.
• Herramienta de servicio o dispositivo de diagnóstico.

Esta precisión también ayuda a separar piezas del ascensor de accesorios relacionados. Por ejemplo, una [caja de inspección para foso y conmutador de iluminación KONE](/products/pit-inspection-box-well-lighting-switch-kone-elevator-parts-lift-accessories/) debe evaluarse por su función de inspección, conexiones y condiciones de montaje; no se valida con los mismos criterios que una tarjeta lógica del controlador.

Reúna los datos del equipo principal

Para que una búsqueda por modelo sea útil, anote la información de la placa de identificación del sistema o del módulo asociado:

No asuma que una pieza es compatible únicamente porque aparece asociada al mismo tipo de ascensor. En particular, las piezas de comunicación, displays y tarjetas de puerta suelen depender de la arquitectura concreta del sistema.

Use la búsqueda por función para filtrar alternativas

Cuando el número de parte está ilegible o falta, la función permite organizar la búsqueda:

1. Identifique el conjunto: controlador, cabina, puerta, palier o foso.
2. Determine el trabajo de la pieza: alimentación, mando, visualización, comunicación o seguridad.
3. Registre los conectores y cables conectados al módulo.
4. Compare referencias candidatas dentro de esa misma función.
5. Confirme la compatibilidad con etiquetas, revisión y documentación técnica disponible.

Este proceso evita un error habitual: reemplazar una placa de señalización por otra que muestra información parecida, pero recibe datos mediante una comunicación distinta.

Lea las etiquetas y códigos de placa

La etiqueta del componente suele aportar más información que una fotografía frontal. Tome imágenes nítidas de ambos lados de la tarjeta, de sus conectores y de cualquier adhesivo. Si la placa está montada, procure capturar la referencia sin retirar cables innecesariamente.

Busque, como mínimo, los siguientes elementos:

• Número de parte o referencia de repuesto.
• Número de serie, cuando sea visible.
• Código de placa o número de ensamblaje.
• Revisión de hardware, normalmente indicada como REV, R, Version u otra abreviatura.
• Fecha, lote o código de fabricación.
• Tensión nominal, polaridad y consumo cuando aparezcan.
• Nombre o código del fabricante de la placa.
• Serigrafía junto a conectores, fusibles, relés y microinterruptores.

No confunda todos estos campos. Un número de serie identifica una unidad específica, mientras que un número de parte identifica la referencia que se debe comparar para la reposición. El código de placa puede indicar el diseño electrónico base, y la revisión señala una variante de ese diseño.

Lea también la serigrafía de la placa

La información útil no siempre está en la etiqueta externa. Una vez retirada la cubierta conforme a los procedimientos de seguridad aplicables, la propia placa puede llevar un código grabado o impreso. Revise ambos lados sin raspar etiquetas ni limpiar agresivamente la superficie.

Las referencias junto a los conectores ayudan a reconstruir la función: entradas, salidas, alimentación, comunicación o interfaz de display. No obstante, que dos tarjetas tengan el mismo número de conectores no demuestra compatibilidad. La asignación de pines puede ser diferente.

Cuando una etiqueta está incompleta, una buena solicitud de verificación incluye el código legible, la foto de la serigrafía y la posición exacta de cada conector. Esta combinación suele ser mucho más útil que una foto lejana del gabinete.

Compare números de revisión y conectores

El número de parte exacto es la mejor base para identificar una sustitución. Aun así, no debe ignorar la revisión. Una referencia posterior puede reemplazar una anterior, pero esa relación debe confirmarse; no se puede deducir solo porque el código sea parecido.

Qué comparar entre la pieza retirada y la candidata

Revise estos puntos de manera conjunta:

Compare los conectores por su identificación, no únicamente por la forma. Un enchufe puede acoplar físicamente y, aun así, tener un uso distinto. Si el cableado no está marcado, documente su posición antes de desmontar el módulo y consulte el esquema correspondiente.

Evite forzar conectores, intercambiar cables “para probar” o energizar una tarjeta sin haber confirmado la alimentación. En electrónica de ascensores, un diagnóstico improvisado puede convertir una falla localizada en una reparación más extensa.

Determine si hay requisitos de configuración

Algunas sustituciones son físicas: se monta el componente equivalente y se realizan las verificaciones técnicas correspondientes. Otras necesitan ajuste de parámetros, dirección de nodo, configuración de display, versión de software o una herramienta de servicio.

Antes de adquirir la pieza, responda estas preguntas:

• ¿La placa nueva debe conservar datos de la anterior?
• ¿El sistema requiere programación después del cambio?
• ¿La dirección de comunicación se ajusta por microinterruptor, conector o software?
• ¿La pieza está vinculada a un controlador o una versión de firmware concreta?
• ¿La sustitución debe ser realizada por personal autorizado y competente?

La falta de una respuesta no significa que la pieza sea incompatible, pero sí que existe una condición pendiente de confirmar antes de instalarla.

Haga coincidir displays y placas de comunicación

Las pantallas y las placas de comunicación son las categorías donde una coincidencia visual produce más errores. Una pantalla puede tener el mismo formato, color de dígitos o montaje que otra, pero operar con distinta tensión, señal, bus o protocolo.

Para identificar un display, no se limite a “indicador de piso”. Registre:

• Ubicación: cabina, hall, sobrepuerta o panel de botonera.
• Tipo de información: posición, dirección, mensajes, llamadas o estado.
• Número de dígitos, segmentos, iconos y color.
• Medidas visibles y sistema de fijación.
• Tipo y número de conectores.
• Referencia de la placa trasera, no solo la mica frontal.
• Relación con una tarjeta controladora o línea de comunicación específica.

Una [placa de display de llamadas salientes KONE](/products/kone-elevator-parts-outgoing-call-display-board-lift-accessories/) debe contrastarse con la referencia original, sus conectores y el sistema donde se instalará. La función de visualización por sí sola no confirma que interprete la señal del equipo existente.

Revise el sistema de comunicación completo

En una placa de comunicación, identifique a qué se conecta: controlador principal, botoneras, indicadores, módulo de puerta u otros periféricos. Tome foto de las marcas de puerto y de los cables sin ocultar el recorrido inmediato.

Preste atención a estos casos:

• Una placa reemplazada durante una modernización anterior.
• Un display que depende de una fuente separada.
• Un módulo de cabina que comparte bus con otros equipos.
• Una tarjeta con terminación, direccionamiento o selección por switches.
• Un conjunto donde la falla proviene del cableado y no de la placa.

Cambiar una tarjeta de comunicación sin descartar una alimentación deficiente, conector sulfatado, cable cortado o dirección duplicada puede dejar el problema sin resolver. La reposición debe basarse en la identificación y en el diagnóstico del circuito, no solo en el síntoma visible.

Identifique correctamente las herramientas de servicio

Una herramienta de servicio no es un repuesto pasivo. Puede ser un programador, decodificador, interfaz, terminal de prueba o accesorio destinado a una familia determinada de equipos. Por eso, debe identificarse por su aplicación técnica y no por su conector o carcasa.

Antes de solicitar una herramienta, defina:

• Qué sistema o controlador se busca atender.
• Qué tarea debe realizar: lectura, diagnóstico, parametrización o intervención autorizada.
• La referencia de la herramienta, adaptador o cable requerido.
• El tipo de interfaz física y su compatibilidad con el equipo.
• Si se necesitan credenciales, software, licencias o conocimientos de uso.
• Quién la operará y bajo qué procedimientos de seguridad.

Un [decodificador para repuestos de ascensores KONE](/products/kone-elevator-parts-decoder-unlimited-times-operator-lift-parts/) puede ser relevante cuando la referencia y la función coinciden con el sistema que se está revisando. Sin embargo, confirme primero el modelo objetivo, los accesorios necesarios y el alcance técnico de la herramienta; no toda interfaz sirve para todos los controladores o tareas.

No use una herramienta de diagnóstico como sustituto de un procedimiento de seguridad. La intervención en controladores y circuitos de ascensores debe quedar a cargo de técnicos competentes, con el equipo fuera de condiciones de riesgo cuando corresponda.

Solicite fotos útiles al proveedor

Una consulta bien documentada acelera la evaluación técnica y reduce mensajes de ida y vuelta. En vez de enviar una sola imagen borrosa, prepare un paquete de evidencia del componente retirado.

Incluya estas fotografías:

1. Vista frontal completa de la pieza.
2. Vista posterior completa.
3. Primer plano de todas las etiquetas y códigos.
4. Imagen de cada conector con su marca visible.
5. Foto de la pieza instalada, antes de desmontarla.
6. Foto del área o módulo donde se conecta.
7. Imagen de daños, reparaciones previas o componentes quemados, si existen.
8. Referencia de tamaño solo cuando el formato físico sea relevante.

Acompañe las fotos con un texto breve y estructurado:

• Función estimada de la pieza.
• Modelo de equipo o controlador.
• Número de parte legible.
• Revisión visible.
• Cantidad de unidades requeridas.
• País de destino y necesidad de documentación comercial, cuando aplique.
• Pregunta específica: equivalencia, revisión compatible, condición de suministro o requisito de programación.

No tape datos con dedos, cintas o reflejos. Use buena luz y enfoque fijo; una foto cercana que no permite leer el código no sirve para validar una referencia. Si el código fue transcrito manualmente, revíselo carácter por carácter: 0 y O, 1 e I, o 5 y S se confunden con facilidad.

Kelevator atiende a importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM que buscan repuestos multimarca. Para una consulta de este tipo, entregar el código y las fotografías técnicas permite evaluar la referencia con mayor precisión que una descripción genérica.

Evite errores comunes al hacer la coincidencia

Los problemas de matching casi siempre se originan en una identificación incompleta. Estos son los errores que conviene descartar antes de emitir una orden de compra.

Comprar por apariencia

Dos placas verdes con cuatro conectores no son necesariamente equivalentes. Revise código, revisión, alimentación, posición de conectores y función. La fotografía sirve para preseleccionar, no para aprobar la compra.

Usar solo el modelo del ascensor

Un mismo modelo de ascensor puede haber recibido variaciones de controlador, señalización o modernizaciones a lo largo de su vida útil. Incluya siempre la referencia de la pieza concreta y del módulo donde está instalada.

Ignorar una letra o sufijo

Los sufijos pueden identificar una revisión, configuración, variante regional o cambio de fabricación. No elimine caracteres al transcribir la referencia ni asuma que una terminación diferente es irrelevante.

Confundir la causa con la pieza afectada

Un display apagado puede deberse a su placa, pero también a la fuente, al cableado, a una comunicación interrumpida o a la tarjeta que transmite la señal. La identificación del repuesto debe seguir un diagnóstico básico.

No revisar la necesidad de parametrización

Una tarjeta compatible físicamente puede requerir ajustes antes de entrar en servicio. Confirme este punto con antelación para evitar que el equipo quede detenido por falta de programación, acceso técnico o documentación.

Pedir “la última versión” sin validar la sustitución

Una revisión más reciente no siempre es una actualización directa para una placa existente. Solicite la relación de reemplazo o la compatibilidad explícita con su referencia, sistema y configuración.

Omitir el estado y procedencia comercial

Además de la compatibilidad técnica, un comprador B2B debe confirmar condición del artículo, contenido del suministro, referencia ofrecida y documentos requeridos para su operación de compra. No suponga que cables, adaptadores, tornillos o programación están incluidos si no se han indicado.

Preguntas frecuentes

¿Basta una foto para identificar un repuesto KONE?

No siempre. Una foto clara ayuda a ubicar la familia y función, pero el número de parte, la revisión, los conectores y los datos del equipo son necesarios para confirmar la compatibilidad.

¿Qué hago si no se lee el número de parte?

Fotografíe ambos lados de la placa, los conectores, el montaje y el controlador asociado. Anote toda serigrafía parcial, modelo de equipo y función. Con esa evidencia se puede acotar la búsqueda, aunque la confirmación puede requerir información adicional.

¿Puedo reemplazar una tarjeta por otra con los mismos conectores?

No sin validar la asignación eléctrica, la comunicación, la tensión y la revisión. Conectores iguales no garantizan que las señales o los pines tengan el mismo uso.

¿Cuándo debo buscar una pieza idéntica?

Busque una referencia idéntica cuando no existe una sustitución confirmada, cuando el sistema tiene configuración sensible o cuando no se dispone de información suficiente para validar una revisión diferente. Una alternativa solo debe elegirse con equivalencia técnica comprobada.

La forma más confiable de trabajar una consulta de KONE Parts View es entregar una referencia exacta, fotos legibles, modelo del equipo, función del componente y detalles de conectores. Con esa base, podrá comparar opciones de reemplazo con criterio técnico antes de avanzar con la compra o la instalación.
