Puertas KONE: cómo elegir cerraduras, motores y controladores

Una puerta KONE no se identifica de forma confiable por el logo del ascensor ni por una foto general de la cabina. Para elegir una cerradura, motor, mecanismo o controlador compatible, hay que confirmar el modelo del operador, la función exacta de la pieza, sus conexiones, su tensión nominal y la revisión del conjunto.

En mantenimiento, muchas fallas de puerta se manifiestan igual: reapertura repetida, cierre lento, error de puerta abierta o ascensor detenido en piso. Sin embargo, el origen puede estar en un contacto de seguridad, una cuchilla desajustada, una correa, el motor, el encoder, el controlador o incluso en la instalación mecánica. Diagnosticar antes de pedir el repuesto evita reemplazos innecesarios y problemas de puesta en marcha.

Cómo funciona el sistema de puerta KONE

El sistema de puerta de un ascensor combina dos grupos: la puerta de cabina, que se mueve con el operador instalado sobre la cabina, y las puertas de piso, que permanecen bloqueadas mientras la cabina no está alineada en ese nivel.

Durante el ciclo normal, el controlador del ascensor ordena al operador abrir o cerrar. El motor transmite movimiento al mecanismo de cabina mediante elementos como correas, poleas, brazos o cables, según el diseño. Al llegar a un piso, la cuchilla o patín de la puerta de cabina acopla el mecanismo de la puerta de piso para desbloquearla y mover ambas hojas de forma coordinada.

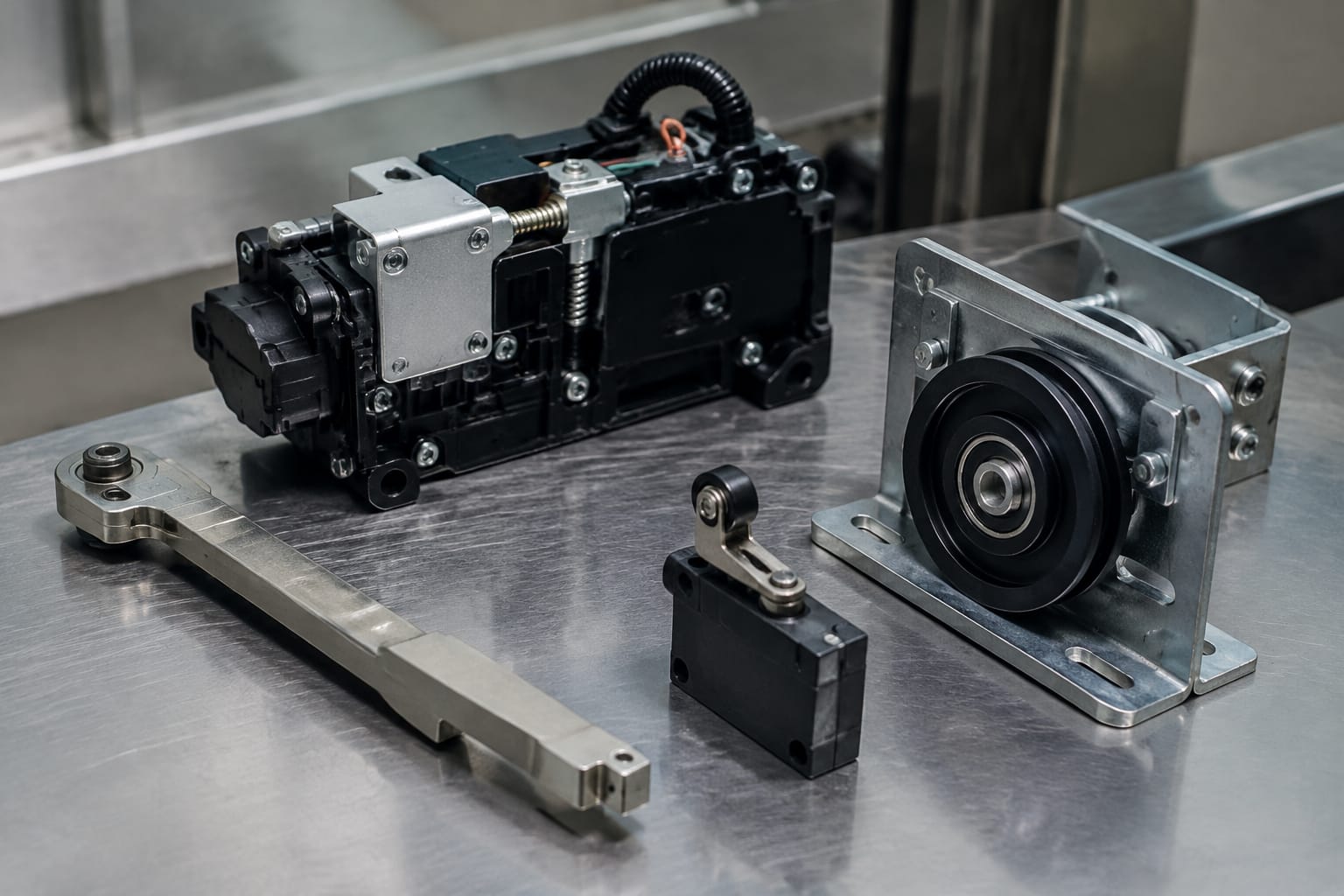

Un sistema de puerta KONE puede incluir, entre otros componentes:

• Operador de puerta de cabina.
• Motor y su sistema de transmisión.
• Controlador o tarjeta del operador.
• Correa, poleas, rodillos, zapatas y brazos.
• Cuchilla de puerta o dispositivo de desbloqueo.
• Cerradura de piso, contactos eléctricos y rodillo de cerradura.
• Finales de carrera, sensores o encoder.
• Barrera infrarroja o detector de presencia, cuando corresponda.
• Hojas, guías, umbrales y elementos de ajuste mecánico.

La compatibilidad no se limita a que una pieza “calce”. Una cerradura puede tener la misma apariencia exterior que otra, pero variar en posición de contactos, recorrido, mano de montaje, tipo de rodillo o conector. Un motor parecido puede diferir en encoder, voltaje, eje o parámetros de control.

Cerraduras de puerta y contactos de seguridad

La cerradura de piso cumple una función crítica: impedir que la puerta se abra cuando la cabina no se encuentra en el piso. Sus contactos también forman parte de la cadena de seguridad que confirma que las puertas están cerradas y bloqueadas antes de que el ascensor pueda desplazarse.

Por esta razón, una cerradura no debe seleccionarse únicamente por dimensiones aproximadas. Debe coincidir con el diseño mecánico y eléctrico original o con una equivalencia técnica validada para ese conjunto.

Qué revisar en una cerradura de piso

Antes de sustituirla, registre la información de la placa, etiqueta o grabado de la pieza retirada. Cuando no exista una referencia legible, documente el conjunto completo con fotografías de frente, lateral, parte posterior y conexiones.

Confirme especialmente:

• Número de parte del fabricante y códigos adicionales.
• Tipo de puerta: central, telescópica, apertura lateral u otra configuración.
• Mano de montaje y sentido de accionamiento.
• Posición y cantidad de contactos.
• Tipo de terminal o conector.
• Diseño del gancho, leva y rodillo de accionamiento.
• Distancia entre perforaciones y geometría del soporte.
• Compatibilidad con la cuchilla o patín de cabina.
• Tensión o capacidad declarada en los contactos, cuando figure en la pieza.

Un contacto defectuoso puede causar una condición de “puerta no cerrada” aunque visualmente la hoja parezca cerrada. Antes de cambiar la cerradura completa, revise el estado de terminales, ajuste del actuador, desgaste del rodillo, holgura del mecanismo y continuidad eléctrica con procedimientos seguros.

Para revisar alternativas relacionadas con cerraduras, rodillos, interruptores y soportes, resulta útil comparar la geometría y referencias de los accesorios de cerradura y puerta para ascensores KONE.

Riesgos de una cerradura incorrecta

Instalar una cerradura de apariencia similar pero no compatible puede generar cierre incompleto, desgaste prematuro de la cuchilla, contactos que no conmutan correctamente o imposibilidad de ajustar la puerta. También puede comprometer una función de seguridad.

No puentee contactos ni altere la cadena de seguridad para mantener el ascensor operativo. Una lectura errónea de puerta cerrada debe resolverse en el componente, cableado, ajuste o controlador que origina la falla.

Cuchillas de puerta y enlaces mecánicos

La cuchilla de puerta, también llamada patín o leva de desbloqueo según el diseño, es el elemento de cabina que interactúa con la cerradura de piso. Al llegar a nivel, permite desbloquear y arrastrar la puerta de piso durante el movimiento de apertura o cierre.

Aunque parece una pieza mecánica simple, su alineación es determinante. Una cuchilla torcida, muy abierta, demasiado cerrada o mal centrada puede golpear el rodillo de la cerradura, no liberar el mecanismo o producir un esfuerzo irregular que termine dañando piezas asociadas.

Señales de desajuste o desgaste mecánico

Conviene inspeccionar la cuchilla y sus enlaces cuando aparecen estos síntomas:

• Golpes o roces al abrir o cerrar en determinados pisos.
• Una puerta de piso que queda trabada, mientras las demás trabajan normalmente.
• Marcas anormales en el rodillo o en el actuador de cerradura.
• Cabina que reabre al inicio del cierre.
• Separación distinta entre cuchilla y cerradura según el piso.
• Juego excesivo en brazos, uniones, rodillos o soportes.
• Hoja que se desplaza con dificultad aun con el operador desconectado, según el procedimiento de mantenimiento aplicable.

La falla localizada en un solo piso suele justificar revisar primero la puerta de piso, su cerradura, el umbral, las guías y la nivelación. Si el problema se presenta en todos los pisos, es más probable que intervengan el operador de cabina, su transmisión, su configuración o un componente común.

Al reemplazar el conjunto, verifique que la cuchilla y dispositivo de cerradura para puerta de cabina KONE corresponda a la configuración física del mecanismo existente. La posición de montaje, longitud, separación de las superficies de acoplamiento y tipo de fijación importan tanto como la referencia comercial.

No atribuya toda la falla a la cuchilla

La cuchilla puede mostrar marcas porque está recibiendo el efecto de otro problema: desalineación de hoja, rodillo trabado, puerta de piso vencida, guías sucias o cerradura floja. Cambiarla sin corregir la causa puede hacer que el repuesto nuevo se desgaste rápidamente.

La inspección debe incluir limpieza apropiada, verificación de fijaciones, condición del umbral, libre recorrido de las hojas y ajustes conforme a la documentación técnica del equipo.

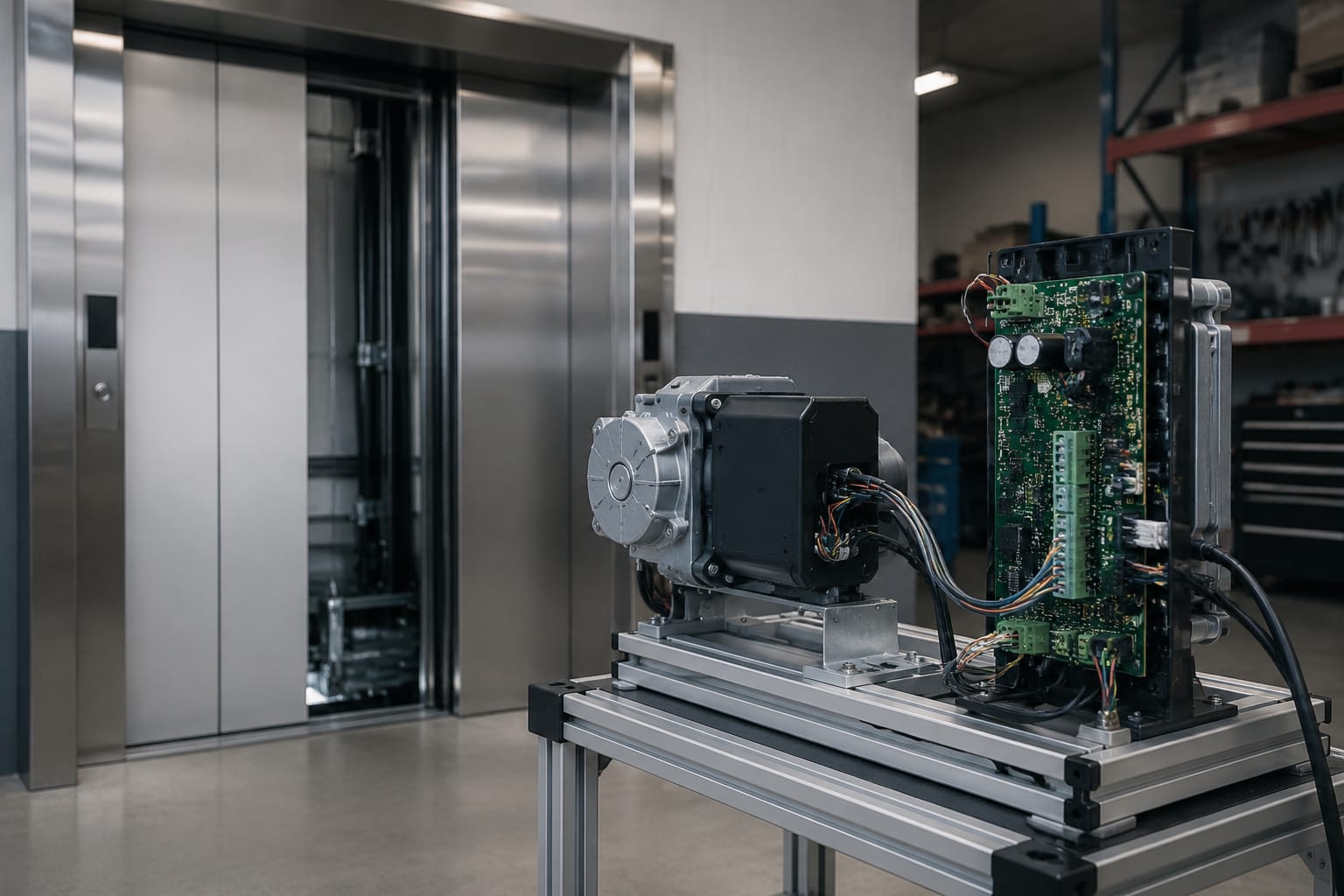

Motores y controladores de puerta

El motor mueve la puerta, pero no opera de manera aislada. El controlador del operador regula el movimiento, recibe señales de posición o velocidad y supervisa condiciones como obstrucción, apertura, cierre y finales de recorrido. Por ello, un problema de motor puede ser eléctrico, mecánico o de control.

Los operadores pueden utilizar distintos tipos de motor y realimentación. No es recomendable asumir compatibilidad solo porque el motor tenga el mismo tamaño, color o cantidad de cables.

Motor de puerta: datos que deben coincidir

Para evaluar un reemplazo, compare la información del motor retirado con la del repuesto propuesto:

La correa, polea, rodamiento o carro pueden ser la causa real de un motor exigido o ruidoso. Antes de condenar el motor, compruebe que el mecanismo se desplace sin trabas y que no existan hojas desalineadas.

Controlador de puerta: por qué una sustitución requiere más validación

Un controlador o tarjeta de operador debe coincidir no solo con el modelo físico del sistema, sino también con su lógica de entradas y salidas, cableado, motor, sensores y versión de software o revisión electrónica cuando aplique.

Una tarjeta similar puede tener conectores iguales y, aun así, usar asignaciones distintas. El resultado puede ser una puerta que no responde, que se mueve en sentido incorrecto, que marca fallas o que no completa el aprendizaje de recorrido.

Antes de pedir un controlador, documente:

• Referencia completa de la tarjeta o controlador.
• Modelo de operador de puerta.
• Revisión, versión o códigos de fabricación visibles.
• Etiquetas de conectores y cantidad de pines.
• Tipo de motor y encoder conectado.
• Síntoma de falla y códigos registrados por el sistema.
• Fotografías nítidas de ambos lados de la tarjeta, sin omitir etiquetas.

Las opciones de motores y controladores para puertas KONE pueden servir como punto de comparación de categorías y referencias. La validación final debe hacerse contra la información del equipo instalado, no solo contra una imagen de catálogo.

Cómo identificar el modelo del operador de puerta

El modelo del ascensor no siempre identifica el operador de puerta. Una misma instalación puede haber recibido modernizaciones, sustituciones parciales o cambios de componentes durante su vida útil. La identificación debe partir del conjunto real instalado en la cabina.

Busque la placa o etiqueta en el cabezal del operador, el motor, el controlador de puerta y, cuando corresponda, el gabinete de control. Las referencias pueden estar en una cara poco visible o detrás de una tapa que solo debe retirarse por personal autorizado y con el equipo asegurado.

Registro mínimo antes de cotizar o comprar

Prepare una ficha por ascensor o por puerta con estos datos:

1. Marca, modelo y número de parte del operador.
2. Número de parte del componente a reemplazar.
3. Número de serie, cuando esté disponible.
4. Fotografías generales y de detalle de la pieza instalada.
5. Medidas relevantes, perforaciones y posición de conectores.
6. Tipo de apertura y cantidad de hojas.
7. Mano de puerta o disposición de montaje.
8. Síntoma observado, frecuencia y pisos afectados.
9. Intervenciones previas, si se conoce que hubo cambios de operador o tarjeta.

Para pedidos B2B, esta ficha ayuda a que importadores, distribuidores, contratistas de mantenimiento y equipos de compras comparen referencias de manera trazable. También reduce el riesgo de pedir una pieza por nombre genérico, como “motor KONE” o “cerradura KONE”, cuando existen múltiples variantes.

Cómo cotejar tensiones, conectores y revisiones

Una referencia principal es importante, pero no elimina la necesidad de revisar detalles de compatibilidad. Esto es especialmente relevante en motores con encoder, controladores electrónicos y conjuntos de cerradura con contactos.

Tensión, señal y alimentación

No confunda la tensión de alimentación general del ascensor con la tensión que recibe el motor de puerta o sus circuitos de control. Revise lo indicado en la placa del componente y en el esquema del equipo. Si un valor no está visible, no lo infiera por el color del cableado o por el modelo aproximado.

En motores y tarjetas, confirme:

• Voltaje nominal y naturaleza de alimentación, según especificación.
• Número de conductores y función de cada conector.
• Presencia de tierra, blindaje o conectores de señal.
• Tipo de encoder, si existe.
• Polaridad, orientación y sistema de bloqueo del conector.

Forzar un conector que encaja de manera parcial puede dañar pines o producir una conexión inestable. Adaptaciones de cableado sin diagrama validado dificultan futuras intervenciones y pueden ocultar la causa de una falla.

Revisiones de pieza y compatibilidad de reemplazo

Las revisiones pueden introducir cambios en terminales, firmware, sensores o componentes internos. Una revisión posterior no debe asumirse como reemplazo directo de una anterior. Confirme si el fabricante o el proveedor técnico indica una equivalencia explícita y si exige cambios complementarios.

Cuando se evalúa una pieza compatible no original, solicite datos técnicos suficientes para comparar función, dimensiones, conexiones y condición de suministro. “Compatible con KONE” es una descripción comercial insuficiente si no se acompaña de una referencia concreta y verificable.

Diagnostique antes de reemplazar una pieza

El diagnóstico ordenado reduce inmovilizaciones y evita cambiar piezas buenas. Debe realizarlo personal competente, aplicando el procedimiento de seguridad, bloqueo de energía y acceso autorizado que corresponda al equipo.

Una secuencia práctica empieza por definir si la falla es mecánica, eléctrica, electrónica o una combinación de ellas.

Secuencia de revisión recomendada

1. Delimite el síntoma. Determine si ocurre al abrir, cerrar, iniciar marcha, nivelar o permanecer en un piso. Registre si afecta una puerta, varios pisos o todo el ascensor.

1. Lea las indicaciones de falla disponibles. Revise los códigos o eventos mostrados por el controlador, sin asumir que el código identifica por sí solo el repuesto defectuoso.

1. Inspeccione el recorrido mecánico. Busque suciedad, objetos extraños, guías dañadas, umbrales gastados, fijaciones flojas, hojas desalineadas, rodillos con juego y correas deterioradas.

1. Verifique cerraduras y contactos. Compruebe el accionamiento mecánico, la continuidad y el estado de conectores mediante instrumentos y procedimientos adecuados.

1. Revise señales del operador. Inspeccione cableado, conectores, motor, encoder, sensores y tarjeta en busca de daño, humedad, calentamiento anormal o terminales flojos.

1. Confirme los parámetros de instalación. Si el sistema permite aprendizaje, ajuste o parametrización, siga la documentación específica del operador. No copie parámetros de otro equipo sin confirmar que la configuración sea equivalente.

Errores frecuentes de diagnóstico

Un error común es sustituir el controlador porque la puerta no se mueve, cuando el mecanismo está trabado o el motor no recibe la orden por un contacto de seguridad abierto. Otro es cambiar el motor ante una reapertura continua causada por una barrera infrarroja, roce de hojas o resistencia mecánica.

Tampoco conviene interpretar una falla intermitente como prueba definitiva de que la tarjeta está dañada. Vibración, conectores fatigados, cables flexionados y contactos marginales suelen manifestarse de forma irregular. Examine evidencia física y mediciones antes de decidir.

Puesta en marcha y prueba de la puerta reparada

Una reparación no termina al instalar el repuesto. La puesta en marcha debe verificar tanto el movimiento como las funciones de seguridad y la interacción entre puerta de cabina y puertas de piso.

Siga el procedimiento del fabricante del operador y las exigencias aplicables a la instalación. Si el cambio involucra controlador, motor, encoder o una modificación importante del mecanismo, puede requerirse ajuste de recorrido, sentido de giro, velocidad o aprendizaje de posiciones.

Lista de comprobación después de la intervención

• Confirme que tornillos, soportes, cubiertas y retenes estén instalados y ajustados según el procedimiento aplicable.
• Revise que hojas, rodillos y guías se muevan sin roces anormales.
• Verifique el acoplamiento de la cuchilla con cada cerradura de piso.
• Compruebe cierre y bloqueo de cada puerta de piso.
• Pruebe apertura, cierre y reapertura ante la protección de presencia instalada.
• Valide que no existan golpes, vibraciones, ruidos anormales ni arrastre.
• Revise que no queden códigos de falla activos relacionados con el trabajo.
• Ejecute pruebas repetidas en todos los pisos y bajo condiciones normales de operación.

La prueba debe considerar todas las puertas atendidas por esa cabina. Una puerta que funciona en un nivel no demuestra que la alineación sea correcta en toda la ruta.

Preguntas frecuentes sobre repuestos de puertas KONE

¿Puedo reemplazar solo el contacto de una cerradura de puerta?

Depende del diseño de la cerradura y de la disponibilidad de un contacto específicamente compatible. Primero determine si el problema está realmente en el contacto y no en el accionamiento mecánico, el terminal, el cableado o el ajuste. En elementos que participan de la seguridad, use únicamente componentes y procedimientos adecuados al conjunto.

¿Una cerradura de otra puerta KONE sirve como muestra?

Puede servir para comparar, pero no garantiza compatibilidad. Verifique referencia, mano, geometría, posición de contactos, rodillo, soporte y sistema de acoplamiento. Dos puertas KONE de distintas generaciones o configuraciones pueden emplear cerraduras diferentes.

¿Por qué la puerta falla después de cambiar el motor?

El motor puede requerir un controlador compatible, encoder correcto, cableado adecuado y parametrización o aprendizaje de recorrido. También debe descartarse un problema mecánico: una correa mal tensada, polea dañada o hoja que ofrece resistencia puede impedir que el sistema funcione correctamente.

¿Qué información debo enviar para identificar un repuesto?

La referencia completa de la pieza y del operador es lo principal. Añada fotos nítidas, datos de placa, conectores, medidas relevantes, tipo de apertura, mano de montaje y el síntoma. Esta información permite evaluar una equivalencia con mayor precisión que una foto panorámica del ascensor.

Para adquirir o evaluar repuestos de puerta, reúna primero la ficha de identificación, las fotos y el diagnóstico básico. Kelevator suministra repuestos multimarca para ascensores a importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; una consulta técnica basada en esos datos facilita cotejar la pieza correcta para su instalación.
