Cómo elegir y reemplazar botones KONE de ascensor

Los kone elevator buttons no se deben seleccionar solo por su apariencia. Para reemplazarlos correctamente hay que identificar si pertenecen a la cabina o al piso, medir el alojamiento del panel, confirmar el tipo de iluminación, revisar la conexión y contrastar los códigos impresos en el botón o en la placa electrónica.

Un pulsador que encaja en el orificio puede no ser compatible si trabaja con otro voltaje, usa un conector distinto o se comunica con una placa diferente. Este criterio es especialmente importante en mantenimientos correctivos, modernizaciones parciales y compras de repuestos para stock en Perú, donde una misma instalación puede haber recibido cambios a lo largo de los años.

Botones KONE de cabina frente a botones de piso

El primer paso es definir la ubicación del componente. Los botones de cabina y los de piso cumplen funciones distintas, y no siempre comparten formato, circuito ni señalización.

En la cabina, revise si se trata de un botón de destino, apertura de puertas, cierre de puertas, alarma, sobrecarga u otra función. Un botón de alarma, por ejemplo, puede requerir una configuración de contacto distinta a la de un botón de selección de piso.

En el rellano, determine si el repuesto es un pulsador independiente, un módulo con flechas de subida y bajada, o un conjunto que incluye indicador. Cuando la falla involucra tanto la llamada como la visualización, no basta con evaluar el botón. Puede ser necesario revisar la [placa de llamada con display para ascensor KONE](/products/call-display-board-kone-elevator-parts-lift-accessories/).

También conviene separar el problema visual del problema funcional. Una tapa gastada, un aro luminoso apagado y una llamada que no registra pueden tener causas diferentes. Cambiar un pulsador sin verificar la placa, el cableado y la alimentación puede dejar la falla sin resolver.

Identifique el panel y el modelo de ascensor

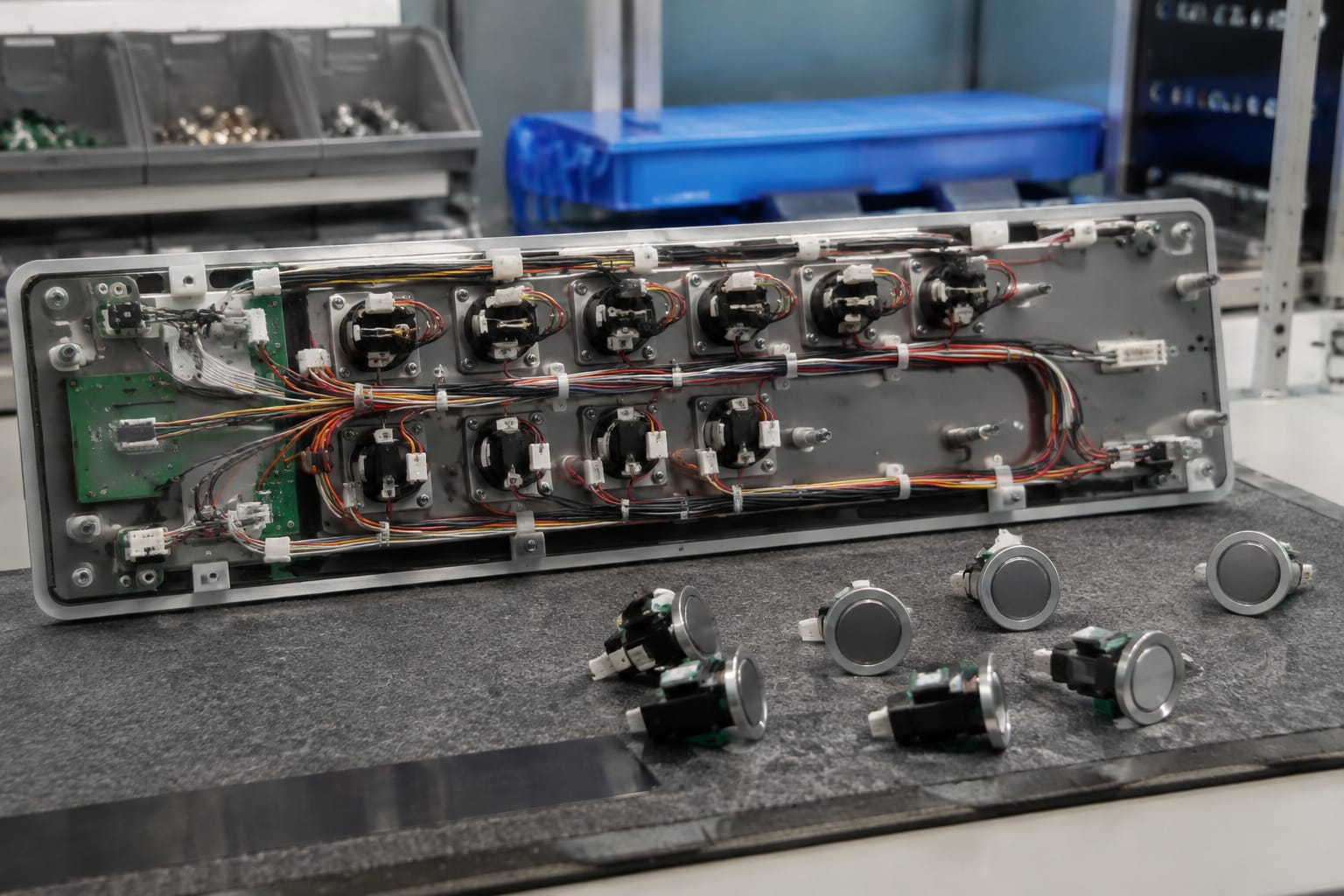

Antes de buscar botones KONE, documente el conjunto donde está instalado. El diseño del frente, la distribución de botones y el tipo de indicador ayudan a orientar la identificación, pero no sustituyen los datos técnicos.

Tome fotografías nítidas de:

• El panel completo instalado, de frente.
• El botón afectado, con su símbolo o numeración visible.
• La parte posterior del botón después de desmontarlo.
• Las etiquetas y códigos de la placa electrónica.
• Los conectores, cables y posición que ocupan.
• Cualquier etiqueta disponible dentro del panel, gabinete o controlador.

No asuma que todos los ascensores de una misma marca usan el mismo pulsador. El diseño puede variar según la generación del equipo, el mercado de origen, la configuración del edificio, la cantidad de paradas, el tipo de puertas y las intervenciones de modernización anteriores.

Busque identificadores físicos, no solo el nombre comercial

La información más útil suele estar en el reverso del botón, el porta-botón, el módulo de llamada o la tarjeta. Busque números de parte, códigos alfanuméricos, revisiones de placa, códigos de fabricación y referencias de conector.

Si un código no está visible, no lo rellene por aproximación. Indique que no se pudo leer y acompañe la consulta con una foto en alta resolución. Un carácter confundido puede llevar a pedir una variante diferente.

También revise si el panel fue adaptado. En modernizaciones es común encontrar una cabina con frente KONE y componentes que no corresponden a la configuración original, o tarjetas reemplazadas por versiones equivalentes. En esos casos, la compatibilidad debe basarse en el componente instalado, no únicamente en el modelo histórico del ascensor.

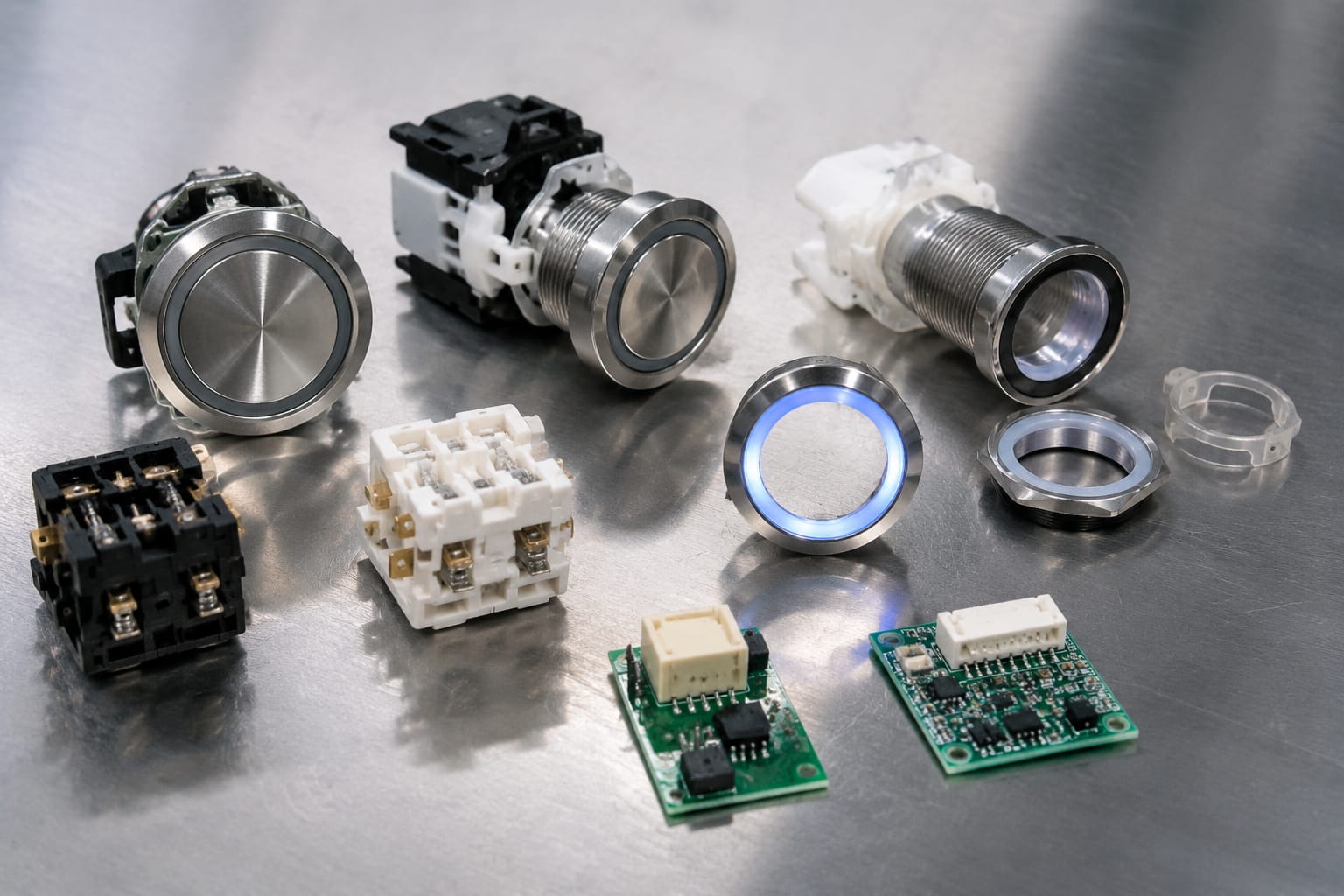

Haga coincidir las dimensiones y el montaje del botón

La medida es un filtro básico, pero debe verificarse de forma completa. No compare únicamente el diámetro visible del botón: mida el cuerpo, el recorte del panel y el sistema de fijación.

Registre, idealmente en milímetros:

• Diámetro o ancho visible del frente.
• Diámetro, ancho y alto del cuerpo que ingresa al panel.
• Medida del orificio o recorte del panel.
• Espesor del panel donde queda montado.
• Profundidad disponible detrás del panel.
• Distancia entre puntos de fijación, si usa tornillos o soporte.
• Forma del cuerpo: circular, cuadrada, rectangular u otra.
• Sistema de montaje: rosca, clip, marco, porta-botón o módulo integrado.

Use un calibrador cuando sea posible. Una cinta métrica puede servir para una referencia inicial, pero no suele ser suficiente para distinguir medidas cercanas. La holgura importa: un botón pequeño puede moverse, mientras que uno con cuerpo mayor puede no ingresar al alojamiento o presionar otros componentes al cerrar el panel.

Verifique la leyenda y la accesibilidad

El símbolo del repuesto debe corresponder a la función asignada. Un botón de puerta abierta no debe sustituirse por uno de puerta cerrada solo porque sus dimensiones son iguales. Para pisos, confirme la numeración, el braille o relieve, el color de leyenda y la orientación del símbolo.

En una intervención de mantenimiento, mantenga la lógica existente del panel salvo que el proyecto contemple una actualización integral. Mezclar tipos de pulsadores dentro de una misma botonera puede generar una experiencia poco clara para el usuario y complicar futuros mantenimientos.

Revise el voltaje y el color de la iluminación

La iluminación es una de las diferencias que más se pasan por alto al comprar un botón para ascensor KONE. Un pulsador puede incorporar LED, lámpara, aro iluminado, leyenda retroiluminada o iluminación de registro. El color y el modo de encendido deben coincidir con la función del sistema.

Confirme estos puntos antes de reemplazarlo:

• Tensión nominal de la iluminación o alimentación indicada en el componente.
• Tipo de fuente de luz, si está identificado.
• Color en reposo y color cuando registra la llamada.
• Si la luz es fija, intermitente o controlada por la placa.
• Polaridad, cuando corresponde a una conexión LED.
• Número de terminales o pines dedicados a la iluminación.
• Si el botón incorpora la luz o depende de una placa posterior.

No deduzca el voltaje por el color del cable ni conecte el repuesto para “probar”. Una alimentación inadecuada puede quemar el circuito de iluminación, afectar la placa o producir una lectura errática del estado de llamada.

El color también cumple una función operativa. En muchos paneles, el usuario reconoce que la orden fue registrada por un aro o leyenda iluminada. Un botón funcional con un color diferente puede causar confusión, sobre todo cuando se reemplaza una sola unidad dentro de un conjunto existente.

Si la iluminación falla en varios botones a la vez, revise primero la alimentación común, el arnés y la tarjeta correspondiente. Una falla simultánea rara vez se corrige cambiando todos los pulsadores sin diagnóstico previo.

Compare los códigos del botón y de la placa de llamada

El código del botón es importante, pero no siempre basta. En sistemas donde los botones se conectan mediante una placa de cabina o de llamada, la versión de la placa puede definir la compatibilidad eléctrica y de comunicación.

Revise y conserve por separado:

No sustituya una placa basándose solo en que tiene un conector parecido o la misma forma externa. Compare el código completo, incluida la revisión, y confirme el destino de cada conector. Si la reparación requiere revisar el conjunto electrónico de la cabina, resulta útil contrastar el componente con una [placa COB para botones de cabina KONE](/products/cob-car-button-board-kone-elevator-parts/).

Cuando el módulo incorpora pantalla LCD y llamada, la evaluación debe ser aún más estricta: tamaño de pantalla, distribución de pines, referencia de tarjeta, firmware cuando corresponda y configuración del sistema pueden afectar el resultado. Consulte componentes equivalentes de [placa de llamada LCD KONE](/products/lcd-display-call-board-kone-elevator-parts-lift-accessories/) únicamente como parte de una verificación por código y conexión, no como sustitución automática.

No confunda un código de lote con un número de parte

Algunos componentes muestran varios números. Uno puede corresponder al lote, fecha, fabricación interna o control de calidad, y otro a la referencia comercial o técnica. Fotografíe la etiqueta completa en vez de copiar un número aislado. Así se conserva el contexto para contrastarlo correctamente.

Inspeccione conectores y cableado

Un pulsador compatible debe conectarse sin adaptar de manera improvisada el arnés. Antes de retirar el componente, observe la orientación del conector y etiquete los cables si el sistema no tiene identificación clara.

Verifique:

• Tipo de conector: enchufable, terminal, cinta flexible u otro.
• Cantidad de pines, cavidades ocupadas y posición de la guía.
• Orientación del seguro o pestaña.
• Estado de pines, terminales y contactos.
• Integridad del cable: cortes, aplastamientos, aislamiento deteriorado o empalmes.
• Señales de humedad, corrosión, calor o carbonización.
• Firmeza del conector en la placa y en el pulsador.

No fuerce un enchufe que parece similar. Los conectores pueden compartir tamaño externo y variar en posición de pines o llave mecánica. Tampoco corte o invierta cables para hacer coincidir un repuesto sin contar con el diagrama eléctrico y la validación técnica correspondiente.

Una falla intermitente puede originarse en un terminal flojo o un cable fatigado por el movimiento del panel, no en el botón. Con el equipo desenergizado según el procedimiento de trabajo aplicable, inspeccione el arnés antes de condenar el componente.

Pruebe el funcionamiento después del reemplazo

Una vez instalado el repuesto, pruebe la función de forma ordenada. El objetivo no es solo confirmar que el botón hace clic, sino verificar que el sistema registra la orden, ilumina correctamente y responde según la lógica del ascensor.

Realice como mínimo estas comprobaciones:

1. Confirme que el botón queda firme, alineado y sin rozar el panel.
2. Verifique que la leyenda, el número o el símbolo se leen correctamente.
3. Pruebe la pulsación: debe recuperar su posición sin atascarse.
4. Revise que el registro luminoso responda cuando corresponde.
5. Compruebe que la orden sea reconocida por el sistema.
6. Pruebe los botones vecinos para descartar una conexión desplazada.
7. En un panel de piso, confirme la llamada y la dirección aplicable.
8. Restituya tapas, tornillos y protecciones sin pellizcar el cableado.

Para botones de cabina, haga pruebas de selección de piso bajo el procedimiento operativo del edificio y del contratista. Para botones de rellano, pruebe la llamada desde los niveles intervenidos y confirme que el indicador no presenta fallas persistentes.

Si el botón nuevo enciende pero no registra, o registra sin iluminar, no concluya de inmediato que el repuesto está defectuoso. Revise el código del componente, el conector, la polaridad cuando aplique, la placa asociada y la configuración del sistema.

Información que debe enviar a un proveedor de repuestos

Una consulta técnica completa reduce intercambios y ayuda a determinar si se requiere un botón, una placa, un arnés o una revisión adicional. No es necesario desmontar todo el sistema para empezar, pero los datos deben ser precisos.

Prepare esta información:

• Indique si necesita un botón de cabina, botón de piso, módulo de llamada o placa.
• Envíe fotos del panel completo y del componente por ambos lados.
• Comparta los códigos visibles del botón, placa y etiquetas relacionadas.
• Especifique la función: piso, apertura, cierre, alarma, subida o bajada.
• Incluya medidas del frente, cuerpo, recorte y profundidad.
• Describa el tipo de iluminación, color, comportamiento y voltaje marcado.
• Muestre el conector, cantidad de pines y orientación.
• Explique la falla observada: no registra, queda hundido, no ilumina, parpadea o presenta error intermitente.
• Indique si el componente original sigue disponible para comparar.
• Aclare si el ascensor fue modernizado o si se reemplazaron placas anteriormente.

Para compras B2B, agregue la cantidad requerida, la necesidad de unidades para stock y si se requiere mantener uniformidad visual con paneles ya instalados. Kelevator trabaja con repuestos multimarca para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; aun así, la decisión debe sustentarse en la identificación técnica del componente y no solo en una fotografía frontal.

Errores frecuentes al pedir botones KONE

Los problemas más comunes se pueden evitar con una revisión breve antes de solicitar el repuesto:

• Pedir “un botón KONE” sin indicar cabina, piso o función.
• Comparar solo el diámetro visible y no el cuerpo posterior.
• Ignorar la tensión y el tipo de iluminación.
• Omitir la revisión de placa al tratarse de un sistema con tarjeta electrónica.
• Suponer compatibilidad porque el conector entra físicamente.
• Reemplazar un botón cuando la falla está en el arnés o la placa.
• Instalar un símbolo o color distinto al del panel existente.
• No tomar fotos antes de desconectar un arnés.
• Solicitar por nombre del ascensor sin compartir el código de parte.

Preguntas frecuentes sobre botones KONE de ascensor

¿Un botón KONE de cabina sirve para un panel de llamada de piso?

No necesariamente. Aunque algunos tengan apariencia similar, pueden diferir en función, circuito, iluminación, conector y forma de comunicación con la placa. Identifique primero la ubicación y el código del componente.

¿Puedo reemplazar solo la tapa o el aro del botón?

Solo si el diseño permite desmontarlo y el daño está limitado a esa pieza. Si hay falla de pulsación, iluminación o registro de llamada, conviene inspeccionar el conjunto completo, incluidos contactos, conector y placa.

¿Qué hacer si no aparece un número de parte?

Envíe fotos claras del frente, reverso, alojamiento y conector, junto con las medidas. Añada fotografías de las etiquetas de la placa y del panel. Esa combinación es más útil que una descripción genérica.

¿Por qué el botón nuevo no ilumina aunque la llamada funciona?

Puede haber una diferencia de voltaje, polaridad, tipo de LED, configuración de la placa o una falla en la alimentación de iluminación. Verifique primero la referencia del botón y las conexiones antes de reemplazar otros componentes.

La selección correcta de botones KONE parte de una identificación física y eléctrica completa: función, medidas, iluminación, código de placa y conexión. Reúna esos datos antes de comprar o sustituir el componente; con ello podrá comparar opciones de repuesto con un criterio técnico y reducir el riesgo de incompatibilidades en campo.
