Los equipos de escaleras mecánicas integran sistemas mecánicos, eléctricos y de seguridad que deben trabajar de manera sincronizada: peldaños, cadenas, rieles, pasamanos, frenos, motorreductor, controlador y sensores. Una falla en cualquiera de ellos puede provocar paradas, desgaste acelerado o, en casos graves, condiciones inseguras para los pasajeros.
Para una empresa de mantenimiento, modernización o abastecimiento, la prioridad no es solo identificar la pieza averiada. Es confirmar la compatibilidad con el fabricante, el modelo y la configuración real del equipo, además de revisar la causa que produjo el desgaste. Reemplazar un componente sin corregir desalineamientos, lubricación deficiente o ajustes incorrectos suele convertir una reparación puntual en una falla recurrente.
Sistemas principales de una escalera mecánica de un vistazo
Una escalera mecánica puede analizarse en seis grupos funcionales. Esta clasificación ayuda a organizar inspecciones, diagnóstico de fallas y compras de repuestos.
| Sistema | Función principal | Componentes habituales | Riesgo si falla |
|---|---|---|---|
| Transporte de pasajeros | Mover los peldaños de forma continua | Peldaños, cadena de peldaños, ejes, ruedas, rieles | Vibración, desnivel, atascamiento o detención |
| Entrada y salida | Guiar el acceso seguro al equipo | Peines, placas de acceso, faldones, interruptores de peine | Atrapamiento, golpes o parada por seguridad |
| Pasamanos | Acompañar el desplazamiento del usuario | Banda de pasamanos, rodillos, poleas, tensores, accionamiento | Desfase de velocidad, patinamiento o daño de la banda |
| Accionamiento | Generar y transmitir movimiento | Motor, reductor, cadena o transmisión, eje principal | Pérdida de tracción, ruido, sobrecalentamiento o parada |
| Frenado | Detener e inmovilizar el sistema | Freno principal, freno auxiliar, bobina, tambor o disco | Distancia de frenado inadecuada o falta de retención |
| Control y seguridad | Supervisar y proteger la operación | Controlador, contactores, relés, tarjetas, sensores e interruptores | Paradas intempestivas o anulación de protecciones |
Aunque los nombres varían entre marcas y generaciones de equipos, la lógica de operación se mantiene. El motor acciona el eje principal mediante un sistema de transmisión; este eje mueve la cadena de peldaños y, según el diseño, el pasamanos. El controlador vigila señales de seguridad antes y durante el movimiento, mientras que los frenos actúan al detenerse o cuando se detecta una condición anormal.
En Perú, donde muchas escaleras mecánicas trabajan en centros comerciales, terminales, estaciones, supermercados y edificios de alto flujo, conviene priorizar la disponibilidad operativa sin convertir la seguridad en una variable negociable. Una revisión planificada reduce las intervenciones correctivas, pero no reemplaza el diagnóstico técnico ante ruidos, vibraciones, golpes o paradas.

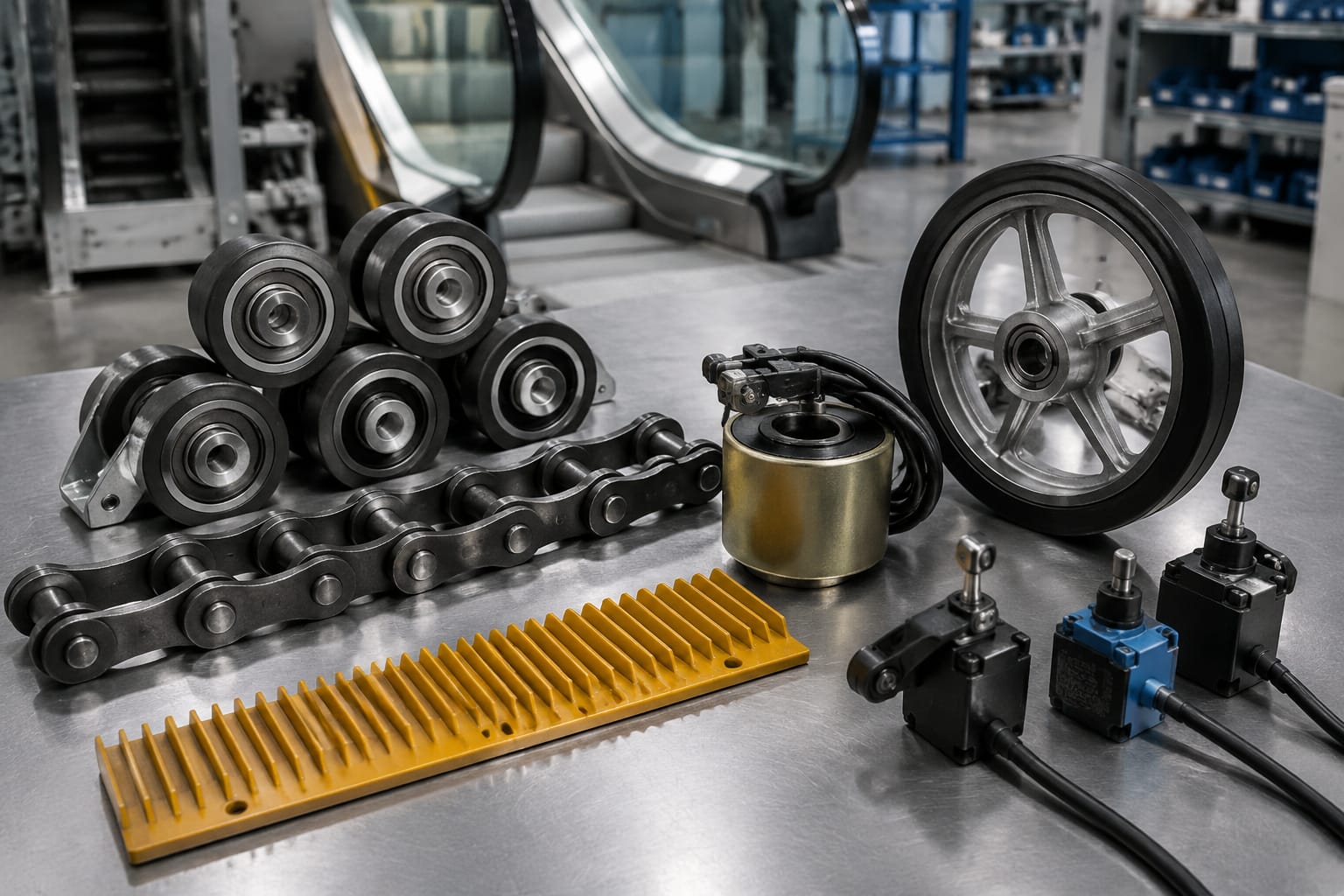

Peldaños, cadenas, rieles y peines
El conjunto de peldaños es la superficie de transporte. Cada peldaño se desplaza sobre rieles mediante ruedas y se articula con la cadena de peldaños. En los extremos, los peines encajan con las ranuras del peldaño para permitir una transición segura entre el piso fijo y la escalera en movimiento.
Peldaños y ruedas
Los peldaños deben conservar una geometría estable, una superficie antideslizante en buen estado y un correcto engrane con los peines. Sus ruedas, tanto las de cadena como las de remolque según el diseño, soportan carga y recorren los rieles durante cada ciclo.
Señales que justifican una inspección inmediata:
- Golpeteo rítmico durante el recorrido.
- Peldaños que se hunden, se elevan o presentan juego lateral.
- Vibración perceptible en la zona de embarque o desembarque.
- Aletas o dientes del peldaño dañados.
- Ruedas con desgaste irregular, fisuras, endurecimiento o desprendimiento de material.
- Rozamiento entre peldaños, faldones o estructura interna.
No todos los problemas de peldaños se resuelven sustituyendo el peldaño completo. Una rueda dañada, un eje con juego, un riel desgastado o una cadena desalineada puede generar síntomas similares. Antes de comprar, se debe identificar qué elemento está fuera de tolerancia según el procedimiento del fabricante.
Cadena de peldaños y rieles
La cadena transmite el movimiento a todos los peldaños. Su estado depende de la lubricación especificada, la tensión o ajuste aplicable al diseño, la condición de rodillos, pasadores, ruedas dentadas y rieles. El alargamiento por desgaste no debe evaluarse solo visualmente: se requiere comparar la condición de la cadena con los criterios técnicos del equipo.
Un error frecuente es intervenir únicamente la cadena cuando el desgaste se originó en una rueda dentada, una guía deformada o un riel contaminado. También es riesgoso combinar componentes de procedencias o dimensiones no verificadas en un conjunto que trabaja engranado, porque se pueden alterar el paso, la alineación y la distribución de cargas.
Durante la revisión, confirme:
- Código o referencia de la cadena y cantidad de eslabones.
- Paso, tipo de unión y configuración de rodillos.
- Condición de piñones, ejes y guías asociadas.
- Lubricante autorizado y método de aplicación.
- Posición y recorrido de los tensores, cuando aplique.
- Ausencia de objetos extraños, polvo acumulado o lubricante excesivo sobre rieles.
Peines y placas de peine
El peine es una pieza de seguridad y de guiado, no un acabado decorativo. Dientes quebrados, gastados o incompatibles con el perfil del peldaño afectan la transición de ingreso y salida. Los interruptores asociados al peine deben detener el equipo cuando detectan desplazamiento anormal o presión, según la configuración del fabricante.
Nunca se debe elegir un peine solo por su apariencia o número aproximado de dientes. Hay que comprobar perfil, largo, fijaciones, color si se requiere uniformidad visual, tipo de placa y compatibilidad con el peldaño instalado. Tras cualquier cambio, es indispensable realizar las verificaciones funcionales prescritas por el fabricante y la normativa aplicable.
Partes de accionamiento y tensado del pasamanos
El pasamanos debe desplazarse de manera continua, estable y a una velocidad coordinada con los peldaños dentro de las tolerancias que correspondan al equipo. Su sistema incluye la banda, guías, rodillos, poleas, ruedas de fricción o accionamiento, elementos de tensión y dispositivos de monitoreo.
El desgaste del pasamanos puede presentarse como brillo excesivo, grietas, bordes deteriorados, deformación, endurecimiento, contaminación por aceites o pérdida de adherencia. En equipos con alto flujo, revisar la cara de contacto y los puntos de curvatura permite detectar daños antes de una rotura o una parada por seguridad.
Los problemas más comunes no siempre están en la banda. Un pasamanos que patina o avanza a una velocidad distinta puede estar relacionado con:
- Presión de accionamiento incorrecta.
- Rodillos contaminados, desgastados o bloqueados.
- Guías desalineadas.
- Tensión insuficiente o excesiva.
- Poleas con desgaste o acumulación de suciedad.
- Fallas del sensor de velocidad o del circuito de monitoreo.
- Desgaste de la superficie de fricción.
La tensión no debe ajustarse por intuición. Una tensión demasiado alta aumenta la carga sobre el conjunto, mientras que una tensión baja favorece el patinamiento y un movimiento inestable. Debe seguirse el método de ajuste previsto para la marca y el modelo.
Al abastecer repuestos del sistema de pasamanos, solicite como mínimo la referencia del equipo, dimensiones de la banda o pieza, posición de montaje, fotografías del componente instalado y cualquier código visible. En piezas de fricción, rodillos o poleas, también conviene confirmar diámetro, ancho, tipo de rodamiento, eje y fijación.
Frenos principales y auxiliares
Los frenos son componentes críticos porque su función es desacelerar y mantener detenida la escalera mecánica cuando se corta la alimentación, se ordena una parada o se detecta una condición de seguridad. El diseño puede variar considerablemente entre fabricantes; por ello, no es adecuado tratar los frenos como piezas genéricas intercambiables.
Freno principal
El freno principal suele estar integrado al conjunto de accionamiento y actúa sobre el motor, reductor, eje o elemento de transmisión definido por el fabricante. En condiciones normales, opera de manera controlada durante la parada y debe tener la capacidad de mantener la escalera inmovilizada.
La inspección considera, según el diseño:
- Estado de zapatas, forros, discos o tambores.
- Holguras y ajustes mecánicos.
- Desgaste de resortes, pasadores y articulaciones.
- Condición de bobinas electromagnéticas.
- Respuesta de contactos o microswitches de supervisión.
- Señales de recalentamiento, contaminación o corrosión.
- Tiempo y comportamiento de aplicación del freno conforme al procedimiento técnico.
Un ruido al frenar no demuestra por sí solo que el forro sea el problema. También puede existir desajuste, contaminación, desalineación o desgaste en el mecanismo de liberación.
Freno auxiliar o adicional
El freno auxiliar, también llamado adicional en ciertos equipos, funciona como una capa complementaria de protección bajo las condiciones definidas por el diseño del sistema. Puede actuar ante exceso de velocidad, inversión de sentido, fallas de transmisión u otras señales supervisadas por el controlador.
Su selección exige más validación que una pieza mecánica simple. Se deben confirmar la referencia exacta, tensión de alimentación, tipo de bobina, forma de montaje, interfaz de control y compatibilidad con el conjunto de freno existente. Una [bobina electromagnética para freno adicional de escalera mecánica](/products/escalator-additional-brake-electromagnetic-coil-lift-accessories-elevator-spare-parts/) debe evaluarse contra la referencia y configuración del equipo, no únicamente por su denominación comercial.
Las tarjetas relacionadas con la supervisión del freno también requieren trazabilidad de compatibilidad. Por ejemplo, al evaluar una [tarjeta de freno 508 para equipos Otis](/products/escalator-508-brake-board-otis-elevator-parts-lift-accessories/), confirme el número de parte, la revisión de la placa, conectores, tensión y documentación técnica del conjunto instalado.
No se deben puentear contactos, modificar resortes ni desactivar supervisiones para mantener un equipo operativo. Estas prácticas eliminan protecciones relevantes y dificultan la identificación de la falla original.

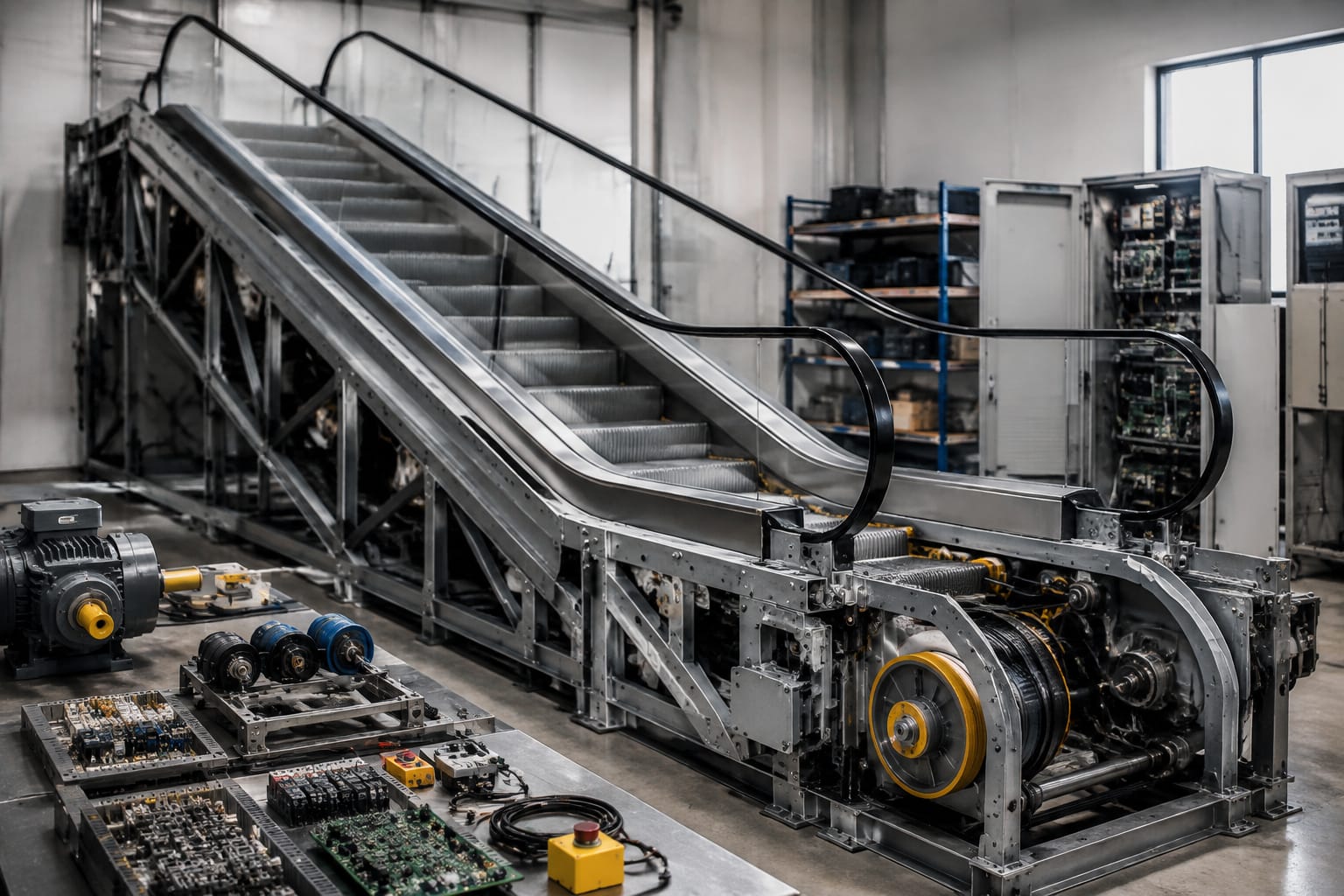

Motores, transmisiones y controladores
El sistema de accionamiento transforma la energía eléctrica en el movimiento continuo de la escalera. Generalmente comprende motor, reductor, transmisión, eje principal, elementos de acoplamiento y los componentes eléctricos de mando y protección.
Motor y reductor
El motor debe trabajar dentro de las condiciones de alimentación y carga previstas. Ruidos, temperatura elevada, disparos de protección, vibración excesiva o consumo eléctrico irregular requieren diagnóstico, no solo reemplazo.
En el motor, se revisan conexiones, aislamiento, ventilación, rodamientos, fijación y estado mecánico. En el reductor, se evalúan fugas, nivel y condición del lubricante especificado, ruido, holgura, temperatura y alineación. Cambiar el aceite por uno no autorizado puede alterar la lubricación de engranajes y sellos; siempre debe respetarse el tipo indicado por el fabricante.
La transmisión puede utilizar cadenas, correas, engranajes o acoples, según el equipo. Una cadena de transmisión con elongación, un piñón desgastado o una correa con tensión incorrecta afecta la eficiencia y puede activar sistemas de protección. Al sustituir estos elementos, revise en conjunto las piezas que engranan o transmiten carga.
Controlador de escalera mecánica
El controlador recibe señales de sensores e interruptores, gobierna arranque y parada, y ordena respuestas ante fallas. Puede incluir PLC, tarjetas electrónicas, relés, contactores, variadores u otros módulos, según la antigüedad y la arquitectura del equipo.
Cuando ocurre una parada, registrar el código de falla y las condiciones previas aporta más valor que reiniciar repetidamente. La información útil incluye dirección de marcha, momento de la parada, comportamiento de luces o indicadores, intervenciones recientes y cualquier ruido o vibración asociado.
Antes de sustituir una tarjeta o módulo, confirme:
- Número de parte completo, versión y revisión.
- Modelo de escalera mecánica y configuración del controlador.
- Etiquetas, conectores y disposición de terminales.
- Tensión nominal y señales de entrada/salida.
- Estado del cableado, fuentes de alimentación y tierras.
- Si la falla se origina en el módulo o en un dispositivo de campo.
Para circuitos vinculados con frenado auxiliar, una [tarjeta controladora de freno auxiliar de escalera mecánica](/products/escalator-auxiliary-brake-controller-lift-parts-elevator-accessories/) debe seleccionarse con especial cuidado. La compatibilidad eléctrica no garantiza por sí sola la compatibilidad funcional con la lógica de seguridad del equipo.
Interruptores de seguridad y sensores
Los sensores e interruptores no sustituyen el mantenimiento mecánico, pero permiten detener la escalera cuando detectan condiciones que pueden comprometer su funcionamiento seguro. Su ubicación y lógica dependen del fabricante, por lo que la lista exacta puede variar.
Entre los dispositivos comunes se encuentran los interruptores de peine, de desplazamiento de peldaño, de cadena, de tensión, de rotura o aflojamiento de transmisión, de velocidad de pasamanos, de exceso de velocidad, de inversión de sentido, de nivel de lubricación y de acceso a la maquinaria. También puede haber contactos de freno y dispositivos de parada de emergencia.
Las buenas prácticas de inspección incluyen verificar la fijación, el accionamiento mecánico, el estado de palancas o rodillos, conectores, cableado, limpieza y respuesta eléctrica. Un sensor correctamente instalado puede entregar una señal errática si existe vibración, contaminación, holgura o daño en el cable.
Tres errores habituales deben evitarse:
- Ajustar un interruptor sin conocer el punto de activación especificado.
- Reemplazar un sensor sin descartar una falla de cableado o del elemento mecánico que lo acciona.
- Anular temporalmente una entrada de seguridad y dejar el equipo en servicio.
Toda prueba funcional debe ser realizada por personal competente, con medidas de bloqueo, señalización y procedimientos adecuados al fabricante. Las escaleras mecánicas contienen zonas de atrapamiento y partes móviles que no son aptas para intervenciones improvisadas.
Puntos de desgaste e inspección más frecuentes
La frecuencia exacta de mantenimiento debe responder al manual del fabricante, las condiciones de operación, la antigüedad del equipo y el flujo de pasajeros. Sin embargo, ciertos puntos merecen atención constante porque concentran desgaste o intervenciones recurrentes.
| Punto de inspección | Qué revisar | Consecuencia de ignorarlo |
|---|---|---|
| Peldaños y ruedas | Juego, fisuras, desgaste, rodamiento y alineación | Golpes, vibración y deterioro de rieles |
| Cadena de peldaños | Lubricación, elongación, rodillos, piñones y guiado | Desgaste acelerado y problemas de sincronización |
| Peines | Dientes, fijación, alineación e interruptores | Riesgo en zonas de acceso y salida |
| Pasamanos | Superficie, guiado, tensión y velocidad | Patinamiento, desfase o rotura |
| Rodillos y guías | Giro libre, ruido, contaminación y desgaste | Mayor resistencia, calentamiento y ruido |
| Freno | Material de fricción, bobina, ajuste y contactos | Parada o retención deficiente |
| Motorreductor | Temperatura, ruido, fugas, lubricación y vibración | Falla del accionamiento y paradas |
| Controlador | Códigos, conexiones, relés, contactores y ventilación | Diagnóstico impreciso y fallas intermitentes |
| Sensores | Posición, accionamiento, cableado y señal | Paradas por seguridad o pérdida de monitoreo |
Una inspección eficaz combina observación, medición y registro. No basta con indicar “ruido en escalera mecánica”; el reporte debería identificar la zona, sentido de marcha, frecuencia del sonido, condición de carga, componente sospechoso y evidencia visual. Este nivel de detalle facilita la decisión entre ajuste, reparación, cambio de repuesto o una evaluación más amplia de modernización.
También conviene separar los repuestos de consumo de los componentes críticos. Ruedas, rodillos, peines y ciertos elementos de fricción suelen requerir reposición por desgaste. En cambio, frenos, tarjetas de seguridad, sensores y componentes de accionamiento necesitan un proceso de validación técnica más riguroso antes de comprarse o instalarse.
Abastecimiento de repuestos para escaleras mecánicas
Comprar repuestos para escalera mecánica basándose únicamente en una fotografía o en la marca visible es una fuente frecuente de incompatibilidades. Dos equipos de la misma marca pueden utilizar configuraciones distintas según serie, año, mercado, revisión y modernizaciones previas.
Para solicitar una cotización técnica o comparar alternativas, prepare esta información:
- Marca, modelo y número de serie de la escalera mecánica.
- Número de parte completo del repuesto retirado y de sus etiquetas.
- Fotografías nítidas de la pieza, conectores, fijaciones y su posición instalada.
- Medidas relevantes cuando no existe una referencia legible.
- Tensión, potencia, frecuencia o datos eléctricos, cuando corresponda.
- Síntoma de falla y resultados básicos de diagnóstico.
- Cantidad requerida y si se trata de reposición puntual o de un conjunto.
- Compatibilidad requerida con equipos originales o una modernización específica.
Criterios para evaluar un repuesto
Un repuesto adecuado debe corresponder a la aplicación técnica, no solo parecer similar. Revise los siguientes criterios antes de emitir una orden de compra:
- Identificación: referencia, revisión y fabricante del componente.
- Compatibilidad mecánica: dimensiones, fijaciones, orientación, paso, eje y posición de montaje.
- Compatibilidad eléctrica: tensión, tipo de señal, conectores, polaridad y consumo, cuando aplique.
- Función de seguridad: lógica de operación, contactos de supervisión e integración con el controlador.
- Material y entorno de trabajo: fricción, resistencia al desgaste, temperatura, polvo, humedad o exposición propia de la instalación.
- Trazabilidad documental: fichas técnicas, etiquetas, fotografías y datos de la unidad donde se instalará.
- Alcance de reemplazo: necesidad de cambiar piezas complementarias, como ruedas dentadas junto con cadenas o elementos de fricción junto con componentes asociados.
Repuestos originales, equivalentes y conjuntos
La decisión entre repuesto original, equivalente compatible o conjunto completo depende de la criticidad de la pieza, la documentación disponible y la política técnica del responsable de mantenimiento. No conviene usar una regla única para todos los casos.
En piezas de seguridad, control o frenado, la prioridad debe ser la identificación exacta y la validación funcional. Para componentes mecánicos de desgaste, un equivalente puede ser viable únicamente si la compatibilidad dimensional, de material y de aplicación está documentada. Cuando varios elementos trabajan acoplados y muestran desgaste conjunto, reemplazar solo uno puede producir un desempeño irregular.
Kelevator suministra repuestos multimarca para ascensores y escaleras mecánicas a importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Para una consulta técnica, entregue la información de identificación y compatibilidad reunida durante la inspección; eso permite evaluar el componente requerido con mayor precisión y reducir el riesgo de pedir una pieza incorrecta.
Preguntas frecuentes
¿Qué partes se desgastan más en una escalera mecánica?
Depende del uso y del diseño, pero las ruedas de peldaño, rodillos, peines, superficies de pasamanos, componentes de transmisión y materiales de fricción del freno son puntos habituales de desgaste. El diagnóstico debe confirmar la causa, ya que el desgaste visible puede provenir de desalineación, contaminación o lubricación inadecuada.
¿Se puede cambiar solo una rueda de peldaño?
Puede ser posible cuando el diseño y el estado del conjunto lo permitan, pero primero debe revisarse el peldaño, eje, riel y cadena asociados. Si varias ruedas presentan desgaste similar, una sustitución aislada podría no resolver la causa ni mantener un comportamiento uniforme.
¿Por qué una escalera mecánica se detiene aunque el motor parezca estar bien?
La parada puede ser provocada por un interruptor de seguridad, sensor de velocidad, peine, tensión de cadena, control de freno, cableado, controlador o una condición mecánica detectada por el sistema. El código de falla y la secuencia previa a la parada son esenciales para orientar el diagnóstico.
¿Es recomendable reparar una tarjeta electrónica de freno?
Depende de la referencia, el tipo de falla, la trazabilidad de la reparación y los requisitos del fabricante. Dado que el frenado es una función crítica, cualquier intervención debe conservar la compatibilidad funcional y ser verificada conforme al procedimiento técnico aplicable.
Una gestión ordenada de los equipos de escaleras mecánicas empieza por inspeccionar el sistema completo, documentar la referencia exacta y validar cada repuesto antes de instalarlo. Este enfoque ayuda a reducir paradas repetitivas y a planificar compras con criterios técnicos, especialmente en componentes de seguridad, accionamiento y control.
