Polea de tracción del ascensor: desgaste y medidas

La polea de tracción del ascensor transmite el par de la máquina a los cables o cintas de suspensión mediante el contacto y la fricción en sus ranuras. Si el diámetro efectivo, el perfil de la ranura o la interfaz con el eje no coinciden con el diseño original, puede haber deslizamiento, desgaste acelerado, ruido, nivelación deficiente y una vida útil menor de los elementos de suspensión.

Al buscar una elevator traction sheave, no basta con pedir una polea por diámetro exterior o por la marca del ascensor. Es necesario validar el sistema completo: tipo y cantidad de cables o cintas, geometría de las ranuras, diámetro de paso, eje, chavetero, fijación, sentido de trabajo y condiciones de la máquina. Una medición ordenada reduce el riesgo de recibir un repuesto que parezca similar, pero no sea compatible.

Cómo funciona una polea de tracción

La polea de tracción es la rueda motriz instalada en la máquina de elevación. Sus ranuras guían los cables de acero o las cintas de acero recubiertas y generan la adherencia necesaria para mover la cabina y el contrapeso de manera controlada.

La capacidad de tracción depende principalmente de estos factores:

• El torque entregado por la máquina.
• El diámetro de paso de la polea.
• El ángulo de arrope de los cables o cintas sobre la polea.
• La tensión relativa entre los dos ramales de suspensión.
• El material y perfil de las ranuras.
• El estado superficial de la polea y de los elementos de suspensión.
• La presencia de lubricantes, polvo metálico, humedad u otros contaminantes.

La ranura no cumple únicamente una función de guía. Su perfil determina cómo se reparte la presión sobre el cable o la cinta y cuánto esfuerzo de tracción puede transmitirse sin patinamiento. Por ello, rectificar una ranura sin una especificación técnica, modificarla “a ojo” o sustituir la polea por otra de geometría aproximada puede cambiar el comportamiento del ascensor.

En términos prácticos, la polea debe mantener un equilibrio: suficiente agarre para transmitir movimiento, sin generar presión excesiva que desgaste prematuramente los cables, las cintas o la propia garganta de la polea.

Aplicaciones con cables de acero y cintas de acero

No todas las poleas de tracción trabajan con el mismo medio de suspensión. El primer filtro de compra es identificar si la máquina usa cables de acero convencionales o cintas de acero, a menudo protegidas con una cubierta polimérica.

Sistemas con cables de acero

En instalaciones convencionales, los cables se apoyan individualmente en ranuras mecanizadas. La polea debe corresponder al diámetro nominal del cable, a la cantidad de cables, a la separación entre centros y al tipo de garganta especificado para el sistema.

En estos equipos, el desgaste puede modificar el diámetro efectivo de tracción y el apoyo del cable. Si algunas ranuras quedan más profundas que otras, la carga no se distribuye de manera uniforme: ciertos cables trabajan más, mientras otros pueden quedar descargados o con menor adherencia.

Aspectos que deben confirmarse:

• Diámetro nominal y construcción del cable.
• Número total de cables.
• Cantidad de ranuras útiles y su separación.
• Perfil de garganta.
• Posición de entrada y salida de los cables.
• Relación de suspensión y disposición del reenvío.
• Recomendaciones del fabricante de la máquina y del sistema de suspensión.

Sistemas con cintas de acero

Las cintas de acero recubiertas requieren una polea diseñada específicamente para su ancho, espesor, recubrimiento y patrón de contacto. Una cinta no debe tratarse como si fuera un cable redondo: su área de apoyo, flexión y comportamiento frente a la fricción son distintos.

El uso de una polea para cable en un sistema de cintas, o viceversa, no es una sustitución válida aunque el diámetro general parezca próximo. También es indispensable confirmar la forma de la ranura, la separación entre cintas, el tipo de recubrimiento permitido y el modelo de máquina.

En aplicaciones donde corresponda a la configuración requerida, puede revisarse una [polea de tracción para cinta de acero](/products/id-steel-belt-traction-sheave-3300-elevator-parts/). La referencia comercial por sí sola no confirma compatibilidad: siempre debe compararse con las medidas y el sistema instalado.

Perfiles de ranura y condiciones de tracción

El perfil de las ranuras afecta directamente la presión de contacto y la adherencia. Dos poleas con igual diámetro exterior pueden desempeñarse de forma muy diferente si su geometría de garganta no es la misma.

Entre los perfiles que pueden encontrarse en equipos de elevación están las ranuras redondas, en V, truncadas y otras geometrías definidas por el fabricante. No conviene asumir que un nombre de perfil basta para comprar el repuesto: pequeños cambios en ángulo, radio, profundidad o acabado pueden ser relevantes.

Una ranura “más cerrada” puede aumentar la presión sobre un cable, pero no constituye una mejora automática de tracción. Puede elevar el desgaste, alterar la flexión y comprometer la vida del elemento de suspensión. La geometría de fábrica debe prevalecer sobre ajustes improvisados en campo.

La tracción también puede verse afectada por problemas ajenos a la polea, como una tensión desbalanceada, desalineación de la máquina, rodamientos deteriorados, contaminación o componentes de suspensión al final de su vida útil. Cambiar la polea sin identificar la causa puede dejar la falla original sin resolver.

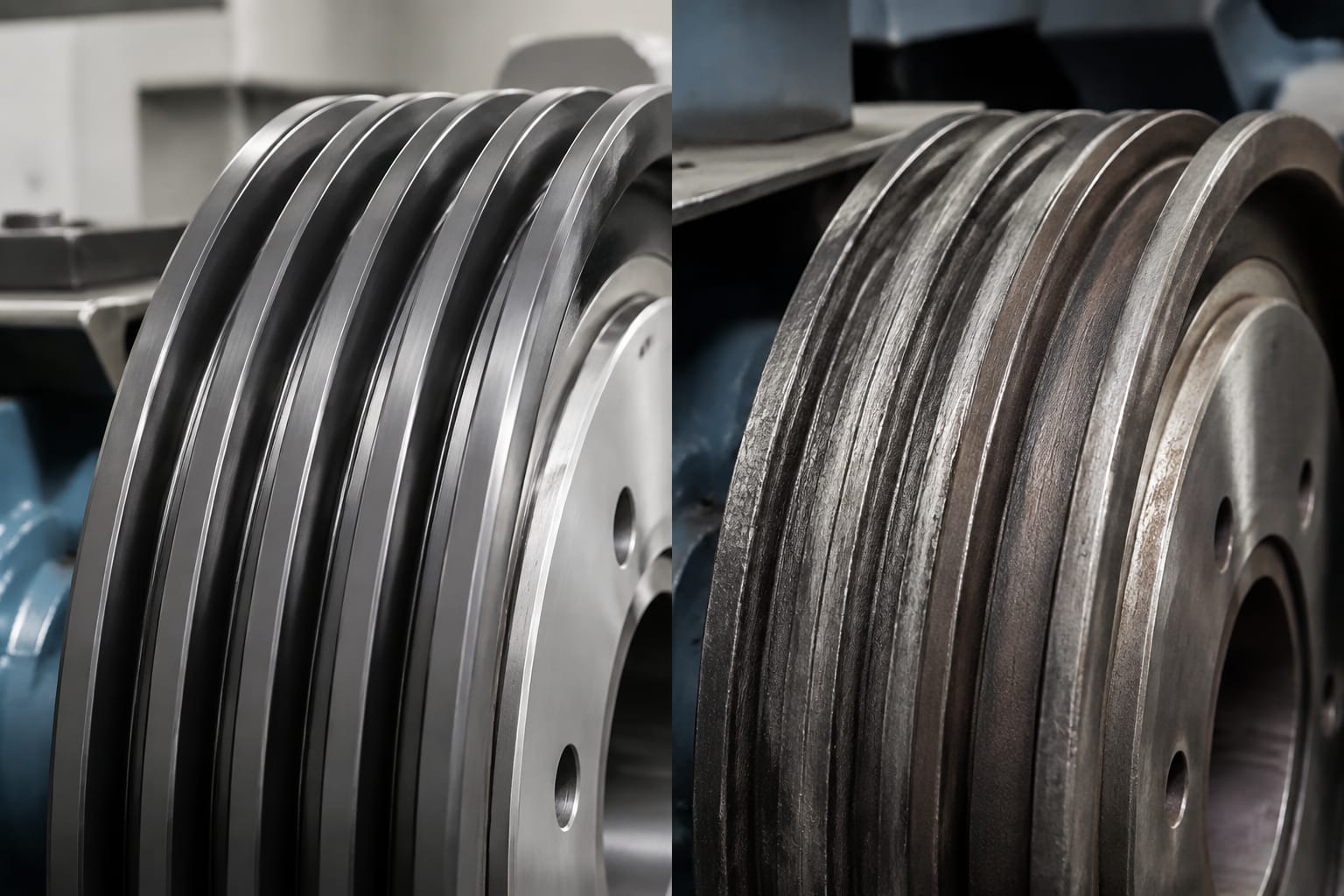

Señales de desgaste en la polea, cables y cintas

La inspección debe considerar la polea y los elementos que pasan por ella. El desgaste visible no siempre revela la magnitud de la pérdida geométrica, por lo que la observación debe acompañarse de mediciones y de los criterios de mantenimiento aplicables al equipo.

Señales frecuentes en la polea:

• Ranuras con profundidades visiblemente distintas.
• Superficie brillante, lisa o con zonas de fricción irregular.
• Surcos, picaduras, corrosión o material desprendido.
• Grietas, golpes o rebabas en los bordes de las gargantas.
• Acumulación de polvo, aceite o residuos de recubrimiento.
• Vibración o ruido que aparece durante el paso por la polea.
• Cambios persistentes en la nivelación que requieren investigar la tracción y el conjunto mecánico.

En cables de acero, revise hilos rotos, aplastamiento, deformación, corrosión, reducción de diámetro y diferencias de tensión. En cintas, revise desgaste o daño de la cubierta, bordes deteriorados, zonas con marcas anómalas, exposición de material interno y cualquier condición indicada por el fabricante del sistema.

No corresponde diagnosticar el estado de una cinta o cable únicamente por su apariencia. Los límites de descarte, los métodos de medición y los procedimientos de reemplazo dependen de la tecnología instalada y de la documentación técnica del equipo.

El desgaste desigual es una señal prioritaria

Cuando una sola ranura se desgasta más que las demás, el problema puede estar relacionado con distribución de carga, tensión descompensada, recorrido desalineado o una intervención anterior incorrecta. Instalar una polea nueva sin corregir esa condición puede repetir el daño.

Como regla de investigación, compare todas las ranuras entre sí y no solamente una contra una medida nominal. Una diferencia relevante entre gargantas merece una revisión del conjunto de suspensión, de la alineación y de los dispositivos de ecualización que correspondan.

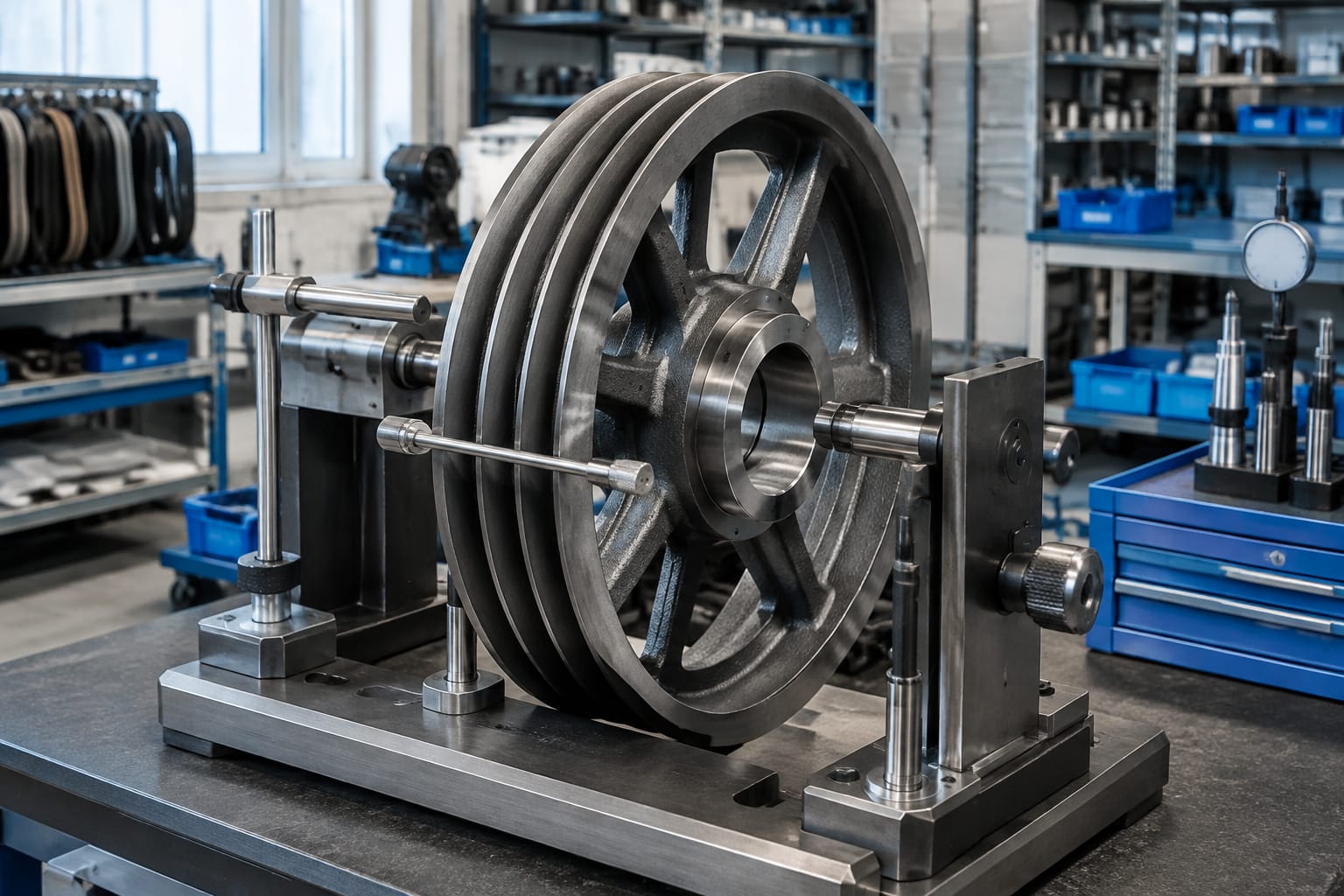

Cómo medir diámetro, ranuras e interfaz con el eje

Una cotización técnica útil debe incluir un registro de medidas, fotografías y datos de identificación de la máquina. Medir solo el diámetro exterior rara vez es suficiente.

Medidas principales de la polea

Registre como mínimo lo siguiente:

1. Diámetro exterior: medida general del borde de la polea. Es útil para identificación, pero no define por sí sola la condición de trabajo.
2. Diámetro de paso o diámetro efectivo: relacionado con la línea donde trabaja el cable o la cinta. Debe verificarse mediante el método indicado para el perfil correspondiente.
3. Ancho total de la cara: superficie disponible para todas las ranuras.
4. Número de ranuras: incluya si existen ranuras no utilizadas, guías o zonas especiales.
5. Paso entre ranuras: mida de centro a centro; no lo deduzca por división simple cuando existan márgenes laterales.
6. Perfil de cada ranura: radio, ángulo, profundidad, ancho y condición superficial, según el tipo de suspensión.
7. Diámetro del cubo: importante para identificar la configuración de montaje.
8. Agujero o alesado central: diámetro interior y cualquier escalón, alojamiento o tolerancia especificada.
9. Chavetero: ancho, profundidad, longitud y ubicación.
10. Sistema de fijación: tornillos prisioneros, brida, buje, tuerca, chaveta u otro diseño.
11. Sentido y posición de montaje: especialmente si la geometría o fijación no es simétrica.

Utilice instrumentos adecuados y tome medidas en más de un punto cuando se evalúe desgaste. Un calibrador puede servir para dimensiones externas o accesibles, pero perfiles de ranura y diámetros críticos pueden requerir galgas, plantillas o herramientas específicas.

Información visual que evita errores de compra

Las fotografías deben complementar las medidas. Resulta útil contar con imágenes nítidas de:

• Vista frontal de la cara ranurada.
• Vista lateral completa.
• Cubo, agujero central y chavetero.
• Marcaciones, números de pieza o identificación de la máquina.
• Zona de contacto donde se observe desgaste.
• Elementos de suspensión, mostrando si son cables redondos o cintas.

Incluya una escala de referencia cuando sea posible, pero no sustituya la medición con una regla en la foto. La fotografía ayuda a identificar configuración; la dimensión verificada permite fabricar o seleccionar correctamente.

Verifique la compatibilidad de la máquina y la suspensión

La compatibilidad no termina en la polea. Un repuesto correcto debe integrarse con la máquina, el sistema de suspensión y la configuración de la instalación.

Antes de aprobar una compra, confirme:

• Marca, modelo y número de identificación de la máquina, cuando estén disponibles.
• Tipo de ascensor y relación de suspensión.
• Carga nominal, velocidad y configuración mecánica aplicable.
• Tipo, diámetro o dimensiones de cables o cintas.
• Número de elementos de suspensión y recorrido de cada uno.
• Diámetro de la polea original y geometría de ranuras.
• Eje, chaveta, cubo, buje y método de fijación.
• Espacio físico para instalación y desmontaje.
• Requisitos del fabricante sobre reemplazo conjunto de elementos de suspensión.
• Historial de rectificación, mecanizado o intervenciones previas.

No conviene validar una pieza únicamente por la marca del ascensor. En una misma marca pueden coexistir diferentes máquinas, revisiones de diseño y configuraciones de suspensión. Del mismo modo, un código parcial encontrado en una polea puede no incluir todas las características necesarias para asegurar el reemplazo.

Para configuraciones de cable de acero, una [polea de tracción de acero para ascensor](/products/id-traction-steel-pulley-5500-elevator-parts/) puede servir como referencia de categoría al comparar diseños. La selección final debe basarse en el plano, la muestra o las medidas completas del conjunto instalado.

Compatibilidad no significa intercambiabilidad

Una polea puede entrar físicamente en el eje y aun así ser incorrecta para el ascensor. Por ejemplo, una diferencia en el paso de las ranuras puede desalinear los cables; una garganta incompatible puede alterar la tracción; y un diámetro de paso distinto puede afectar la velocidad de la cabina o el comportamiento del sistema.

Tampoco debe cambiarse de cable a cinta, ni de cinta a cable, como una sustitución aislada de la polea. Esas tecnologías forman parte de un sistema diseñado en conjunto.

Planificación del reemplazo y manipulación

El reemplazo debe planificarse como una intervención sobre un componente crítico de transmisión. Antes de desmontar, identifique la causa del desgaste y revise si es necesario intervenir cables, cintas, rodamientos, elementos de fijación, alineación o dispositivos de compensación.

Un plan de trabajo razonable incluye:

• Revisar la documentación técnica de la máquina y del sistema de suspensión.
• Registrar las medidas y el estado de la polea existente.
• Definir los repuestos y consumibles que deben evaluarse junto con la polea.
• Preparar procedimientos de bloqueo, inmovilización y aseguramiento de cargas.
• Verificar la capacidad y el método de izaje para el componente.
• Proteger las ranuras durante el transporte y almacenamiento.
• Mantener limpia la superficie de contacto, sin aplicar productos no autorizados.
• Confirmar el torque y la secuencia de montaje indicados para el diseño.
• Dejar registro de medidas, ajustes y resultados de la inspección posterior.

Evite golpear la cara ranurada, apoyar la polea sobre las gargantas o levantarla usando cables en contacto directo con la superficie de trabajo. Un daño pequeño en una ranura puede concentrar esfuerzos sobre el elemento de suspensión.

La rectificación puede ser una alternativa técnica en determinados equipos, pero solo debe evaluarse cuando el fabricante, el diseño y los límites dimensionales lo permitan. Remecanizar una polea sin controlar el perfil, el diámetro de paso y la uniformidad entre ranuras puede crear un problema más costoso que el reemplazo.

En proyectos de modernización o abastecimiento multimarcas, Kelevator suministra repuestos de ascensor para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Para una consulta técnica, conviene entregar la información de compatibilidad anterior desde el inicio, en vez de solicitar una pieza solo por una fotografía o una medida aislada.

Inspección después de la instalación

Después de instalar la polea, la revisión debe comprobar tanto el montaje físico como el comportamiento del sistema. No cierre el trabajo hasta verificar que los elementos de suspensión apoyen correctamente y que la máquina opere dentro de los procedimientos técnicos aplicables.

La inspección posterior debe incluir:

• Confirmación de fijación, chaveta, buje y elementos de retención.
• Alineación visual y dimensional del recorrido de cables o cintas.
• Distribución uniforme de los elementos de suspensión en todas las ranuras.
• Verificación de tensión y ecualización conforme al procedimiento del sistema.
• Revisión de que no existan roces contra protectores, cubiertas o estructura.
• Observación de ruido, vibración o desplazamiento anormal durante las pruebas.
• Comprobación de operación, parada y nivelación según los parámetros del equipo.
• Reinspección tras el periodo inicial definido por el plan de mantenimiento.

Durante la primera inspección, busque marcas de contacto irregulares, polvo anormal o señales de que un cable o cinta no está asentando de manera uniforme. Estas evidencias deben investigarse antes de que el ascensor vuelva a una operación sostenida.

Preguntas frecuentes sobre la polea de tracción

¿Se puede identificar una polea de tracción solo con el diámetro?

No. El diámetro es solo una de las medidas. También deben confirmarse el perfil y número de ranuras, el paso entre ellas, el diámetro de paso, el agujero central, el chavetero, el cubo, la fijación y el tipo de suspensión.

¿Una polea desgastada siempre causa deslizamiento?

No necesariamente. Puede causar reparto desigual de cargas, daño acelerado de cables o cintas, vibración o variaciones de tracción antes de que ocurra un deslizamiento evidente. La condición debe evaluarse junto con la tensión, alineación y limpieza del sistema.

¿Puedo reutilizar cables o cintas al cambiar la polea?

Depende de su estado, del diseño de la instalación y de las instrucciones técnicas aplicables. Si presentan desgaste, daño, contaminación o una condición de descarte, deben evaluarse como parte del trabajo. No se debe asumir que una polea nueva corrige elementos de suspensión deteriorados.

¿Por qué importa tanto el chavetero?

Porque transmite o posiciona el torque entre el eje y la polea según el diseño de la máquina. Un chavetero con dimensiones o ubicación incorrectas puede impedir el montaje, generar juego, dañar componentes o comprometer la transmisión.

¿Qué información debo enviar para cotizar una polea?

Envíe marca y modelo de la máquina si se conocen, código de la pieza, fotografías, diámetro exterior y de paso, cantidad y perfil de ranuras, medidas del eje y chavetero, sistema de fijación, además del tipo y dimensiones de cables o cintas.

Una compra bien definida parte de comparar la polea existente con la configuración real de la máquina y la suspensión. Para sistemas de cintas, también puede revisarse esta [opción de polea para cintas de tracción Otis](/products/traction-steel-belt-otis-elevator-parts-lift-parts/) como referencia de aplicación, validando siempre las medidas, el modelo y la compatibilidad técnica antes de seleccionar el repuesto.
