Un elevator touch panel o panel táctil para ascensor puede mejorar la apariencia de la cabina, mostrar más información y reducir componentes mecánicos expuestos. Sin embargo, no es un reemplazo universal: antes de cambiarlo se debe validar la arquitectura del controlador, el protocolo de comunicación, el espacio físico, la alimentación y la forma en que se mantendrán disponibles las funciones de emergencia.
Para una modernización confiable, el criterio principal no debe ser solo el diseño del frente. Un panel adecuado responde de forma consistente con guantes o humedad dentro de los límites previstos por su tecnología, comunica correctamente cada orden al controlador y conserva una operación clara para pasajeros, técnicos y personal de emergencia.
Cómo funciona un panel táctil de ascensor
Un panel táctil interpreta la selección de piso y otros comandos mediante una superficie electrónica, en lugar de depender exclusivamente del desplazamiento físico de un pulsador mecánico. La orden se procesa en una tarjeta electrónica y se transmite al sistema de maniobra del ascensor.
Según su diseño, el panel puede ser una botonera con teclas capacitivas individuales, una placa táctil integrada detrás de una lámina frontal o una pantalla que muestra botones virtuales. Aunque todos se describan comercialmente como táctiles, su funcionamiento, capacidad de reparación y compatibilidad pueden ser muy distintos.
Los elementos habituales son:

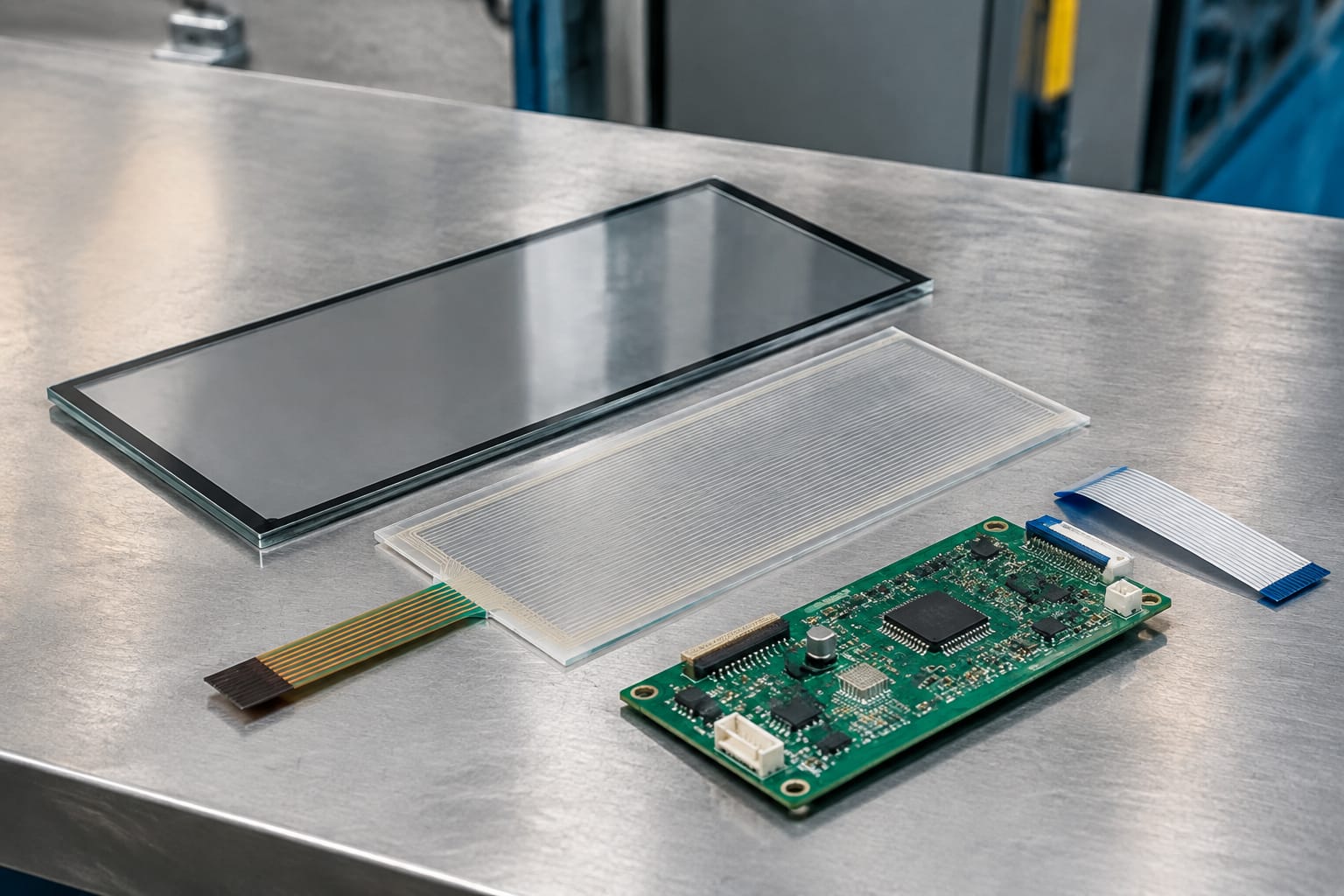

- Superficie de interacción: detecta el toque del usuario. Puede ser capacitiva, resistiva, infrarroja u otra tecnología definida por el fabricante.
- Placa de botones o controlador local: identifica la orden, acciona indicadores luminosos y envía señales.
- Interfaz de comunicación: conecta el panel con el controlador principal mediante entradas discretas, bus serial u otro protocolo propietario.
- Indicadores visuales y sonoros: confirman la selección, muestran dirección, posición, alarmas o mensajes de estado.
- Fuente de alimentación y cableado: entregan la tensión requerida y enlazan el panel con la maniobra.
En una botonera táctil de selección de piso, cada zona suele equivaler a una orden específica. En una pantalla multifunción, en cambio, el software puede modificar la disposición, los idiomas, los mensajes y, en ciertos sistemas, las autorizaciones de acceso. Esta flexibilidad exige una revisión más estricta de firmware, comunicaciones y configuración.

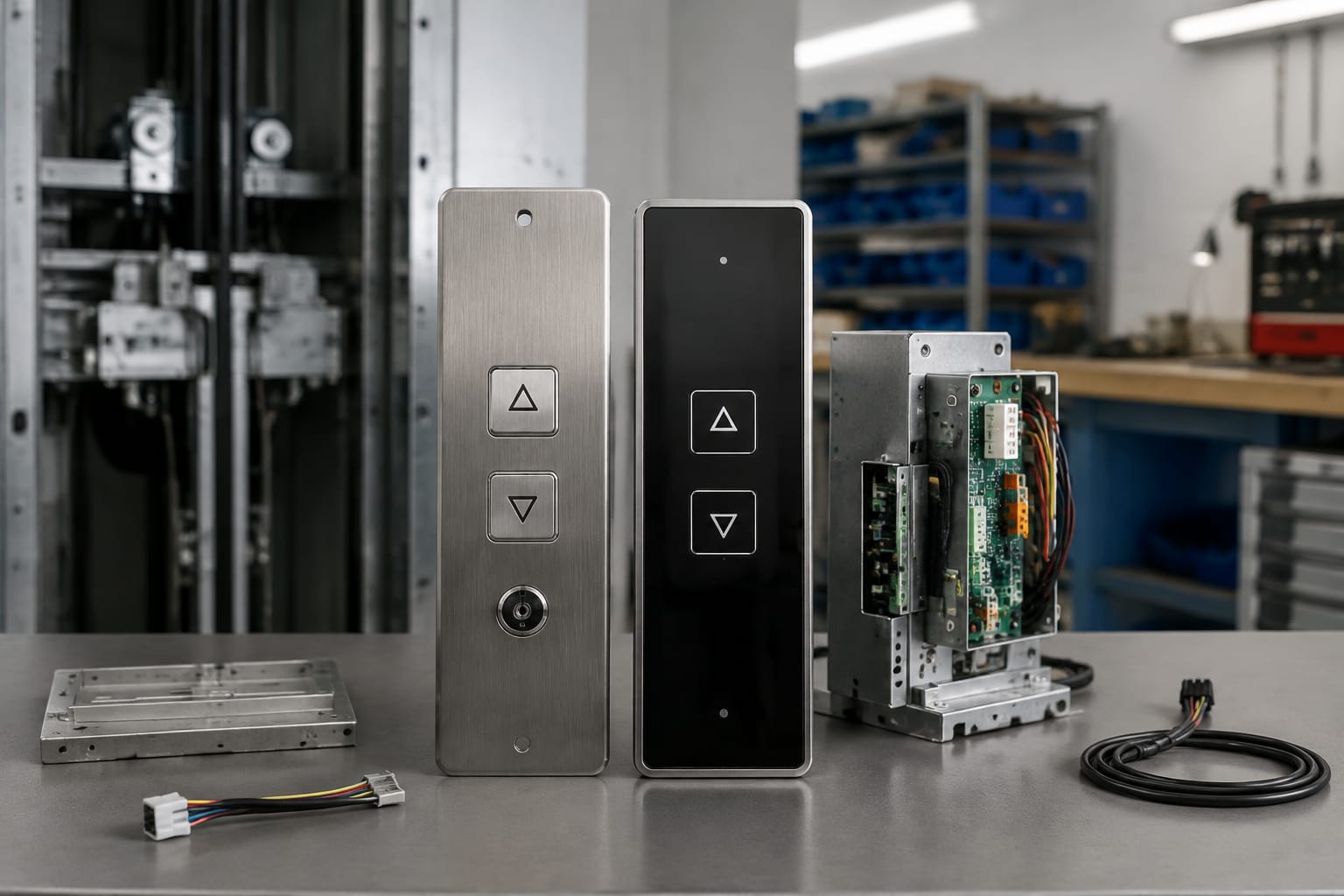

Botones táctiles versus botones mecánicos
La elección entre una botonera táctil y una mecánica depende de la aplicación, las condiciones de uso y la estrategia de mantenimiento. No hay una opción superior para todos los edificios.
| Criterio | Botones táctiles | Botones mecánicos |
|---|---|---|
| Interacción | Detectan contacto o presión sobre una superficie electrónica | Requieren presión física y recorrido del botón |
| Diseño | Permiten frentes planos, gráficos configurables y menos piezas visibles | Tienen una apariencia más convencional y modular |
| Retroalimentación | Usan luz, sonido o vibración; no siempre tienen respuesta física | Ofrecen respuesta táctil por el recorrido y clic |
| Limpieza | Las superficies lisas pueden simplificar la limpieza exterior | Hay uniones y bordes alrededor de cada botón |
| Diagnóstico | Puede requerir revisar tarjeta, sensores, alimentación y comunicación | Suele permitir aislar un pulsador, lámpara o contacto |
| Reparación | A menudo depende de la placa, la lámina o el módulo completo | Puede permitir reemplazar botones individuales, según el modelo |
| Riesgos de compatibilidad | Elevados si usa bus o software propietario | Menores en sistemas de contacto seco, aunque no inexistentes |
Los botones mecánicos siguen siendo una solución práctica en cabinas de alto uso porque su respuesta es familiar y los técnicos pueden diagnosticar contactos, iluminación y cableado de forma directa. Aun así, un pulsador mecánico desgastado puede quedar trabado, perder iluminación o presentar falsos contactos.
Los paneles táctiles resultan atractivos cuando se busca una cabina de líneas limpias, señalización integrada o una interfaz personalizada. En edificios donde los usuarios requieren confirmación inequívoca, es importante verificar que la solución táctil ofrezca señal luminosa y sonora suficiente. Un frente liso sin una respuesta perceptible puede generar selecciones repetidas o dudas sobre si la orden fue aceptada.
Una alternativa intermedia es la botonera de apariencia plana con zonas táctiles definidas y señalización independiente. Antes de elegirla, conviene comparar la distribución de pisos, la nomenclatura de niveles, los botones de apertura y cierre de puertas, la alarma y cualquier control de acceso existente.
Opciones de pantalla e interfaz de usuario
La interfaz puede ir desde indicadores LED simples hasta una pantalla LCD a color. La decisión debe responder a una función concreta: informar posición, orientar al pasajero, gestionar accesos o renovar la presentación de la cabina.
Indicadores y botoneras con LED
Son apropiados cuando la prioridad es una lectura directa de la orden registrada. Una luz alrededor del número, un aro iluminado o un pictograma puede confirmar que el sistema recibió la selección.
Al evaluar este formato, revise:
- Visibilidad con la iluminación real de la cabina.
- Contraste entre texto, pictogramas y acabado de la placa.
- Estado de la iluminación cuando el ascensor está fuera de servicio.
- Posibilidad de identificar cada piso desde distintos ángulos.
- Compatibilidad entre los LEDs y la tensión de la instalación.
Para reemplazos sobre sistemas existentes, una tarjeta de botones táctiles ID Elevator 3300 puede ser relevante únicamente si la referencia, conexiones y función coinciden con el conjunto instalado. El nombre comercial o el aspecto exterior no sustituyen esa validación.
Pantallas LCD y paneles informativos
Una pantalla puede mostrar piso actual, sentido de marcha, fecha, mensajes operativos e información del edificio. También permite integrar gráficos más amplios que los de una botonera convencional.
Sus limitaciones deben considerarse desde el inicio. La legibilidad depende del brillo, los reflejos del acero inoxidable, el ángulo de visión y el estado de la retroiluminación. Además, un display puede requerir una interfaz específica con el controlador y no funcionar como sustituto directo de un indicador convencional.
Cuando se está comparando un módulo de este tipo, es útil revisar las características publicadas de un panel LCD para sistema Monarch frente a la documentación técnica del equipo instalado. Deben coincidir el sistema, el tipo de conector, la alimentación, la versión aplicable y la función asignada al display.
Pantallas táctiles completas
Una pantalla con botones virtuales puede concentrar comandos, información y ajustes visuales. Es una opción más compleja y debe evaluarse con especial cuidado en ascensores de servicio público.
Defina antes de comprar:
- Qué comandos serán permanentes y cuáles dependerán del software.
- Cómo se ejecutan las funciones críticas si la pantalla se congela o queda sin imagen.
- Qué interfaz usan el controlador y la pantalla.
- Quién administra parámetros, archivos gráficos y actualizaciones.
- Cómo se restringen los cambios no autorizados.
Un error frecuente es instalar una pantalla visualmente moderna para reproducir una botonera existente sin prever el acceso de mantenimiento ni un modo de contingencia. La estética no debe reducir la capacidad de operar, inspeccionar o recuperar el ascensor.
Síntomas comunes de falla en paneles táctiles
Una falla aparente del panel no siempre se origina en su superficie. Puede provenir del cable viajero, los conectores, la fuente, la tarjeta de interfaz o el controlador principal. El diagnóstico debe separar el síntoma de la causa.
| Síntoma | Causas posibles | Primera verificación técnica |
|---|---|---|
| No responde ninguna zona | Falta de alimentación, conector suelto, placa sin comunicación, falla del controlador local | Medir alimentación según esquema y revisar conectores |
| Un piso no registra la orden | Área táctil dañada, canal de entrada fallado, configuración errónea | Comparar señal de esa orden con otras que sí operan |
| Se activan órdenes sin tocar | Humedad, contaminación, mala puesta a tierra, sensibilidad inadecuada, lámina dañada | Revisar superficie, tierra, aislamiento y parámetros autorizados |
| Respuesta intermitente | Cable fatigado, falso contacto, vibración, ruido eléctrico | Inspeccionar cableado móvil y repetir pruebas controladas |
| Luz encendida pero no hay viaje | La interfaz registra el toque, pero el controlador bloquea la llamada | Revisar estado del ascensor, seguridades y lógica de maniobra |
| Pantalla encendida sin información útil | Error de comunicación, configuración, firmware o datos de posición | Confirmar protocolo, dirección y parámetros del módulo |
| Imagen tenue o parpadeante | Retroiluminación, fuente, cable o display deteriorado | Verificar tensión bajo carga y estado del módulo |
La humedad, los productos de limpieza no compatibles y la acumulación de residuos pueden afectar especialmente a superficies capacitivas. No se debe aplicar líquido de manera directa sobre la botonera. El procedimiento de limpieza debe respetar las indicaciones del fabricante del panel y las prácticas de seguridad del edificio.
También conviene revisar la puesta a tierra y el apantallamiento cuando existen activaciones erráticas. En tecnologías sensibles al contacto, el ruido eléctrico o una referencia de tierra deficiente pueden imitar una pulsación. Cambiar la placa sin revisar estas condiciones puede trasladar la falla al repuesto nuevo.
No ajuste umbrales de sensibilidad ni puentee entradas para “hacer funcionar” el ascensor sin contar con el esquema eléctrico y la autorización técnica correspondiente. Estas intervenciones pueden ocultar una falla de seguridad, generar órdenes involuntarias o dificultar el diagnóstico posterior.
Compatibilidad del controlador y las comunicaciones
La compatibilidad es el punto más importante de una sustitución. Dos paneles pueden tener el mismo número de pisos y dimensiones similares, pero ser incompatibles por sus señales, alimentación o protocolo.
Entradas discretas y sistemas por bus
En una arquitectura de entradas discretas, cada pulsador puede entregar una señal separada al controlador. El reemplazo requiere confirmar la lógica de activación, tensión, común, tipo de iluminación y asignación de terminales.
En una arquitectura por bus, el panel transmite órdenes y recibe información mediante una línea de comunicación. En este caso, la compatibilidad depende de factores adicionales:
- Fabricante y familia del controlador.
- Protocolo de comunicación y versión compatible.
- Dirección o identificación asignada al dispositivo.
- Tipo de conector y orden de pines.
- Tensión nominal, polaridad y consumo.
- Firmware, parámetros y configuración de la placa.
- Funciones integradas, como acceso, voz, display o indicadores.
Nunca se debe asumir que un módulo “universal” puede reemplazar un panel conectado a un bus propietario. Solicite y revise la etiqueta del componente retirado, fotografías nítidas de ambas caras, código de la placa, diagrama de conexiones y datos del controlador.
Por ejemplo, una placa táctil 3300-3600 para ascensor debe evaluarse por sus referencias y conexiones reales antes de considerarla equivalente al componente averiado. Que el número de botones coincida no confirma que la electrónica, la comunicación ni la programación sean compatibles.
Lista de datos para una compra técnica
Antes de cotizar o importar un panel, el área de mantenimiento o abastecimiento debería reunir:
- Marca y modelo del controlador de maniobra.
- Marca, código, revisión y fotografías del panel existente.
- Cantidad de paradas y denominación exacta de cada nivel.
- Funciones de cabina: apertura, cierre, alarma, ventilación, llave, acceso restringido u otras.
- Tipo de display e indicadores de dirección, si existen.
- Medidas del recorte, placa frontal y fijaciones.
- Tipo y longitud de conectores o arnés.
- Alimentación disponible y esquema eléctrico aplicable.
- Condiciones ambientales relevantes: polvo, humedad, limpieza frecuente, vandalismo o alto tráfico.
- Requisitos de programación, herramientas y acceso de mantenimiento.
Esta información reduce el riesgo de comprar un repuesto físicamente atractivo pero técnicamente inutilizable.
Accesibilidad y operación de emergencia
La modernización de una botonera debe preservar una interacción comprensible para todas las personas usuarias. Un panel táctil necesita referencias visuales claras, contraste suficiente y una confirmación perceptible de que la orden fue aceptada.
En proyectos de accesibilidad, revise los requisitos regulatorios y técnicos aplicables al edificio y al equipo. Según el proyecto, pueden ser necesarias referencias táctiles, Braille, relieves, señales audibles, ubicaciones definidas y alturas de montaje específicas. Una pantalla lisa no debería asumirse como equivalente funcional de un mando que puede identificarse al tacto.
Las funciones de emergencia merecen una evaluación separada. La alarma, la comunicación de emergencia y las indicaciones relevantes no deben depender de una interfaz cuya operación pueda verse comprometida por una falla de software, pantalla, alimentación auxiliar o comunicación. El diseño final debe permitir que la respuesta ante una incidencia siga siendo clara para el pasajero y para el personal técnico.
Algunas preguntas útiles son:
- ¿La alarma se distingue sin depender de una imagen en pantalla?
- ¿La señal de llamada registrada se reconoce con luz, sonido o ambos?
- ¿Los textos se leen con iluminación normal y de emergencia?
- ¿La ubicación de comandos críticos se mantiene coherente?
- ¿La botonera conserva o incorpora las referencias exigidas para el proyecto?
En una cabina con control de acceso, también debe definirse qué ocurre ante pérdida de comunicación del lector, la pantalla o la red. La lógica de emergencia y evacuación no debe quedar ambigua por una configuración digital.
Planificación de retrofit y modernización
Un retrofit exitoso comienza con un levantamiento técnico, no con la selección de un acabado. La mejor secuencia reduce paradas imprevistas y evita modificaciones de último minuto en la cabina.
1. Definir el alcance funcional
Decida si se reemplazará únicamente la superficie de botones, la placa electrónica, el indicador de piso o toda la consola. Mantener parte del sistema original puede reducir trabajo, pero también puede limitar las funciones nuevas.
Identifique desde el inicio cualquier integración con lector de tarjetas, control de destino, intercomunicador, CCTV, indicador de sobrecarga o señalización de emergencia.
2. Verificar la condición del equipo existente
Inspeccione el frontal, la caja posterior, fijaciones, arnés, cable viajero, conectores y tierra. Tome registros de la distribución actual de terminales antes de desmontar componentes. Si existe una falla intermitente, realice pruebas antes de retirar el panel; de lo contrario, se puede perder evidencia útil sobre su causa.
3. Revisar dimensiones y acabados
Mida ancho, alto, profundidad disponible y posición de perforaciones. Verifique que el nuevo panel no interfiera con refuerzos de la cabina, puertas, pasamanos, espejos ni otros accesorios.
El acabado debe responder al entorno. Un frente brillante puede verse bien en una muestra, pero producir reflejos que dificulten la lectura. En instalaciones de uso intenso, la resistencia de la superficie y la disponibilidad de repuestos son criterios tan importantes como el color o la tipografía.
4. Confirmar integración antes de la instalación
Revise esquemas, conectorización, tensión y configuración. Si el sistema requiere programación, determine quién la realizará, qué herramientas necesita y cómo se respaldarán los parámetros actuales. No planifique el cambio basándose en que el técnico podrá resolver la comunicación “en campo” sin documentación.
5. Prever mantenimiento y repuestos
Las empresas de mantenimiento y los distribuidores deben evaluar la continuidad del componente: identificación de la placa, posibilidad de reemplazar módulos, necesidad de software y documentación mínima para diagnóstico.
Kelevator suministra repuestos multimarcas para importadores, distribuidores, contratistas de mantenimiento y compradores OEM. Para una evaluación de suministro, la referencia del componente y los datos de compatibilidad deben acompañar la consulta técnica; esa información permite contrastar el requerimiento con mayor precisión.
Pruebas después de la instalación
La instalación no termina al encender la iluminación del panel. Es necesario verificar el comportamiento completo del ascensor con el equipo energizado y en condiciones controladas por personal competente.
Como mínimo, el protocolo de pruebas debe incluir:
- Confirmar fijación mecánica, aislamiento, tierra y orden de conexiones antes de cerrar el panel.
- Verificar la alimentación real del módulo con el sistema operando, no solo sin carga.
- Probar cada selección de piso desde cabina y confirmar que el ascensor responde al nivel correcto.
- Confirmar la iluminación o indicación de registro para cada orden.
- Probar apertura y cierre de puertas, alarma y demás mandos instalados.
- Validar la lectura de posición, dirección y mensajes del display, cuando corresponda.
- Revisar la operación de dispositivos de acceso y las condiciones previstas ante falla.
- Observar si aparecen pulsaciones erráticas, zonas sin respuesta, reinicios o parpadeos.
- Verificar la interfaz tras varios ciclos de viaje y durante el movimiento, cuando el procedimiento técnico lo permita.
- Documentar configuración, referencias instaladas, cambios de cableado y resultados de prueba.
Las pruebas deben considerar el modo de operación normal, los estados de fuera de servicio que correspondan y los procedimientos de seguridad establecidos para el equipo. Un panel puede responder correctamente en banco y fallar dentro de la cabina por vibración, interferencia, cable viajero deteriorado o caída de tensión.
Preguntas frecuentes
¿Un panel táctil puede reemplazar cualquier botonera de ascensor?
No. Debe ser compatible con el controlador, la alimentación, los conectores, la lógica de señales y las funciones de cabina. Los sistemas con comunicación por bus o configuraciones propietarias requieren una verificación adicional.
¿Por qué el panel registra toques sin que nadie lo presione?
Las causas posibles incluyen humedad, suciedad, deterioro de la superficie, interferencia eléctrica, problemas de puesta a tierra o sensibilidad mal configurada. Se debe inspeccionar el entorno eléctrico y el panel antes de sustituirlo.
¿Se puede conservar la alarma al instalar una pantalla táctil?
Debe definirse expresamente en el diseño. Las funciones de emergencia y sus medios de activación deben mantenerse operativos y cumplir los requisitos aplicables al proyecto; no se debe asumir que una interfaz visual reemplaza un mando de emergencia existente.
¿Qué información conviene enviar al solicitar un repuesto?
Incluya fotos del frente y reverso, número de parte, marca y modelo del controlador, diagrama o foto de conectores, cantidad de pisos, funciones requeridas y medidas del panel. Esto permite evaluar equivalencias sin basarse solo en la apariencia.
La decisión de actualizar un elevator touch panel debe basarse en la compatibilidad y la operación segura, además del diseño. Reúna los datos del panel y del controlador, compare la función de cada conexión y planifique una prueba completa tras la instalación antes de poner el ascensor nuevamente en servicio.
