El lift safety gear, conocido en el sector como paracaídas de seguridad del ascensor, es el mecanismo que inmoviliza la cabina sobre las guías cuando actúa el limitador de velocidad o cuando ocurre una condición prevista por el diseño. No es un freno de uso cotidiano: es un dispositivo de seguridad mecánico cuya compatibilidad, montaje, ajuste y prueba deben verificarse como un conjunto.
Para una empresa de mantenimiento, modernización o abastecimiento, la decisión no se reduce a pedir un “paracaídas para ascensor”. Hay que identificar el tipo de accionamiento, la velocidad nominal, la masa suspendida, el perfil de guía, la disposición de la cabina y los datos de la placa del equipo. Sustituir una pieza sin estas comprobaciones puede generar incompatibilidad mecánica, actuación deficiente o daños en las guías.

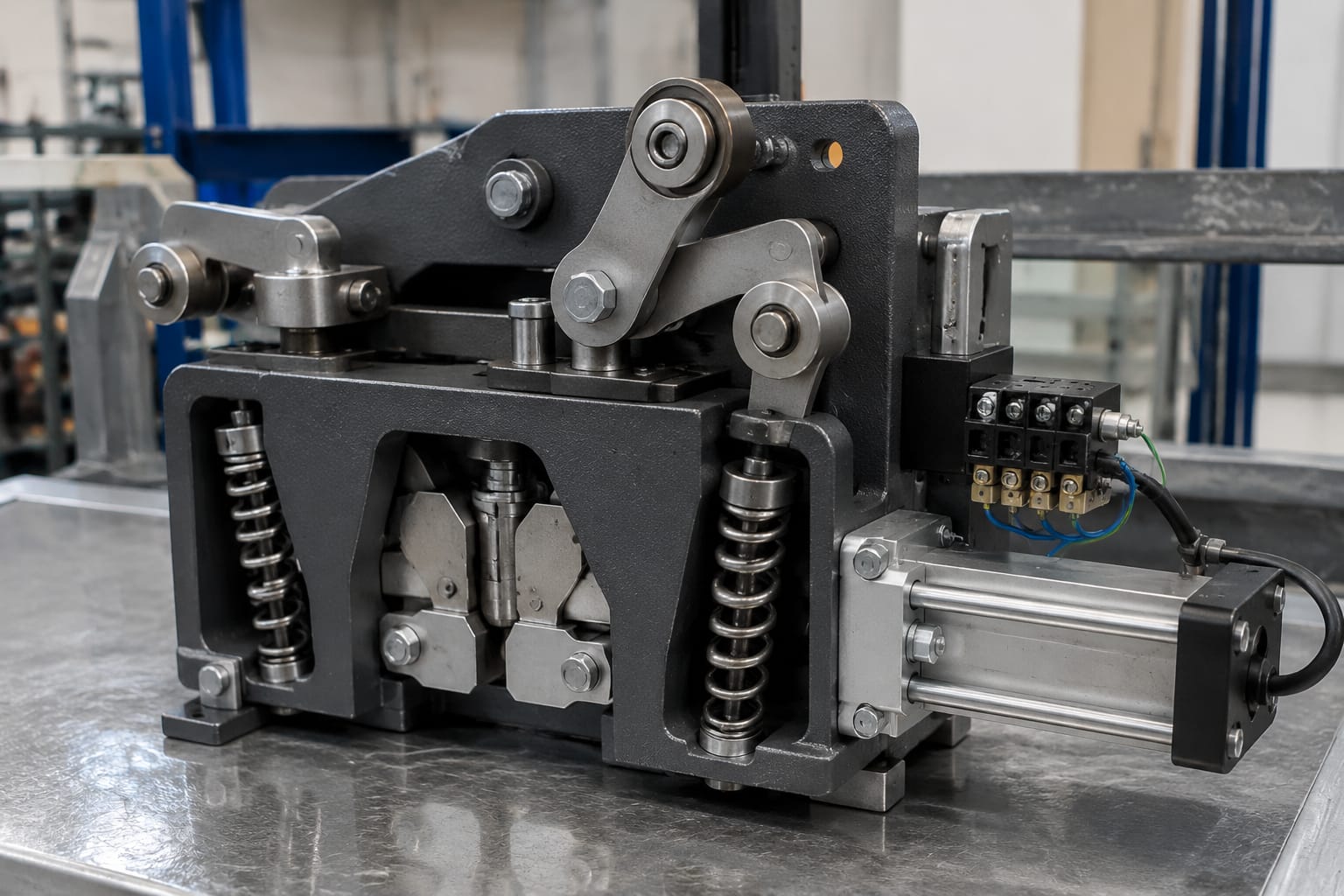

Cómo el lift safety gear detiene la cabina
El paracaídas de seguridad se instala normalmente en el bastidor de la cabina y trabaja contra las guías del ascensor. Cuando recibe la orden mecánica del sistema de accionamiento, sus mordazas, rodillos o elementos de cuña se desplazan hasta sujetar las guías y detener la cabina.
La secuencia general es la siguiente:
- La cabina excede la velocidad de disparo definida para el limitador, o se presenta una condición de actuación aplicable al sistema.
- El limitador de velocidad bloquea su polea y retiene el cable del limitador.
- El movimiento relativo entre la cabina y el cable acciona la timonería o varillaje.
- El varillaje transmite la fuerza al mecanismo de seguridad situado en el bastidor.
- El paracaídas toma las guías y desacelera o detiene la cabina según su diseño.
En la mayoría de configuraciones, la actuación del limitador también abre un contacto eléctrico de seguridad. Esto permite retirar la orden de marcha antes o durante la intervención mecánica. La parte eléctrica no reemplaza al paracaídas: ambos cumplen funciones complementarias dentro de la cadena de seguridad.
Después de una actuación real o de una prueba, no se debe volver a poner el ascensor en servicio simplemente liberando el mecanismo. Se requiere revisar el estado de las guías, las mordazas, el cable del limitador, la timonería, los interruptores asociados y la causa que originó el disparo.

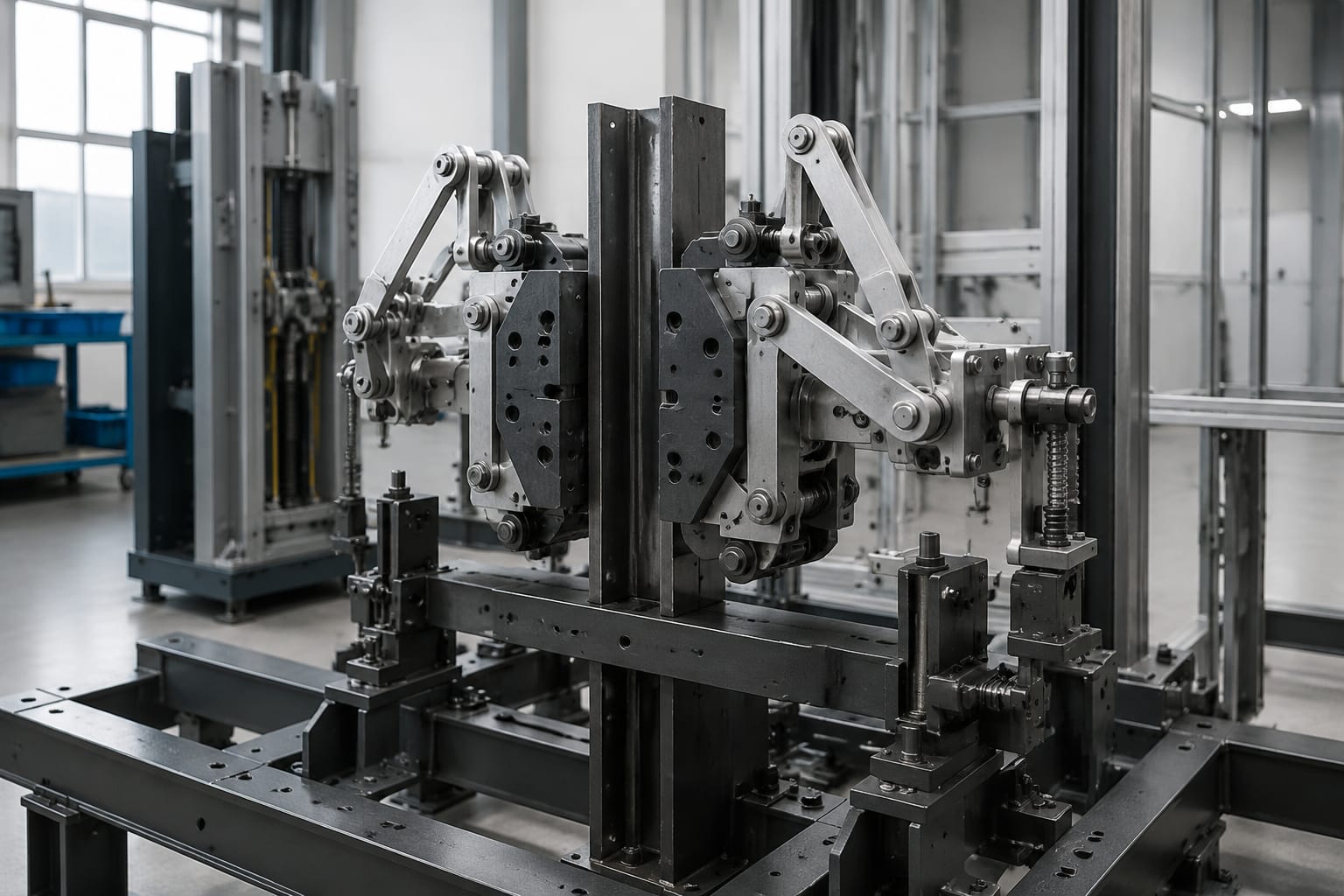

Limitador, cable, timonería y paracaídas: un sistema integrado
El desempeño del lift safety gear depende de varios componentes. Examinar únicamente el paracaídas puede ocultar una falla en el elemento que debe activarlo.
| Componente | Función principal | Qué se debe confirmar |
|---|---|---|
| Limitador de velocidad | Detecta sobrevelocidad y bloquea el cable | Velocidad de disparo, sentido de giro, estado de polea y contacto eléctrico |
| Cable del limitador | Transmite el accionamiento hacia la cabina | Diámetro, construcción, tensión, desgaste, lubricación permitida y recorrido |
| Tensor inferior | Mantiene la tensión adecuada del cable | Movimiento libre, peso o resorte según diseño, contacto de seguridad y alineación |
| Timonería o varillaje | Lleva el movimiento a ambos lados del paracaídas | Holguras, pasadores, deformación, sincronización y retorno |
| Paracaídas de seguridad | Sujeta las guías para detener la cabina | Tipo, capacidad, guía compatible, desgaste y ajuste |
| Contactos de seguridad | Interrumpen el circuito al actuar el conjunto | Estado eléctrico, fijación y funcionamiento antes del movimiento peligroso |
Un error habitual es cambiar el cable del limitador por uno de diámetro parecido sin validar la especificación del fabricante. Una diferencia aparentemente menor puede modificar el comportamiento en la polea, el agarre del limitador o la tensión del sistema.
También es importante revisar que el varillaje accione ambos lados de manera coordinada. Si una mordaza entra antes que la otra, puede producirse una carga desigual sobre las guías y el bastidor. Los pasadores gastados, resortes alterados, barras dobladas y articulaciones trabadas son hallazgos que merecen corrección antes de cualquier prueba funcional.
Tipos progresivos e instantáneos: diferencias relevantes
Los paracaídas se clasifican, de manera general, según la forma en que detienen la cabina. La selección no se hace por preferencia de compra; responde al diseño del ascensor, la velocidad, las masas involucradas, el recorrido y las exigencias técnicas aplicables al equipo.
Paracaídas instantáneo
El paracaídas instantáneo produce una detención rápida al sujetar las guías. Sus versiones pueden usar cuñas o elementos de agarre que entran en contacto con la guía en cuanto reciben la orden mecánica.
Su aplicación está asociada a ascensores de condiciones de velocidad limitadas según el diseño y la normativa aplicable. La detención más abrupta implica mayores esfuerzos dinámicos sobre la cabina, el bastidor, las fijaciones y las guías. Por ello, no debe instalarse como reemplazo genérico de un sistema progresivo.
En una inspección, conviene prestar especial atención a:
- Estado de las superficies de agarre.
- Ausencia de contaminación por aceite, pintura o partículas.
- Simetría del accionamiento.
- Desgaste o fisuras en soportes y pernos.
- Marcas anormales o deformación en las guías después de una actuación.
Paracaídas progresivo
El paracaídas progresivo desacelera la cabina de forma controlada mediante un mecanismo de fricción regulada. Suele emplear rodillos, cuñas y resortes ajustados para desarrollar una fuerza de frenado progresiva sobre las guías.
Es habitual en instalaciones que requieren una detención menos brusca y se utiliza en un rango más amplio de condiciones, siempre dentro de los parámetros de su diseño. Su ajuste es crítico: una fuerza de frenado demasiado baja puede no detener la cabina dentro de lo previsto; una excesiva puede generar desaceleraciones y esfuerzos perjudiciales.
| Aspecto | Instantáneo | Progresivo |
|---|---|---|
| Forma de detención | Rápida, por agarre inmediato | Gradual, por fricción controlada |
| Componentes frecuentes | Cuñas o mordazas de agarre | Rodillos, cuñas, resortes y elementos de regulación |
| Sensibilidad al ajuste | Alta | Muy alta |
| Efecto sobre guías | Puede dejar marcas importantes tras actuar | Puede producir marcas por fricción si el sistema está mal regulado |
| Criterio de reemplazo | Debe respetar el diseño original y sus límites | Requiere confirmar parámetros mecánicos y de frenado del conjunto |
No es suficiente comparar fotografías o dimensiones exteriores. Dos modelos pueden parecer similares, pero diferir en la distancia entre centros, el recorrido de accionamiento, la sección de guía admisible, la carga, el sentido de montaje o la certificación de tipo correspondiente.
Aplicaciones en cabina y contrapeso
El paracaídas de cabina es la configuración que con mayor frecuencia se asocia al término lift safety gear. Se monta en el bastidor de la cabina y se acciona por el limitador de velocidad mediante una timonería. Su función es detener la cabina sobre las guías cuando se dan las condiciones de actuación.
Algunos ascensores también cuentan con un dispositivo de seguridad en el contrapeso. Esta solución responde a la arquitectura específica de la instalación y no debe suponerse solo porque el ascensor tenga contrapeso. Para identificarla se debe revisar la documentación técnica, la disposición del hueco, las guías destinadas al contrapeso y los mecanismos de accionamiento instalados.
Antes de comprar o reemplazar un equipo para cabina o contrapeso, confirme:
- Dónde va instalado el dispositivo y sobre qué bastidor.
- Si trabaja sobre guías de cabina o de contrapeso.
- Ancho, espesor y tipo de la guía.
- Masa que debe detener y condiciones de carga consideradas.
- Velocidad nominal y velocidad de disparo del limitador.
- Recorrido y geometría del varillaje.
- Espacio disponible en el bastidor y posibles interferencias.
- Posición y lógica de los contactos eléctricos relacionados.
En modernizaciones, puede variar la masa de la cabina por cambios de acabados, puertas, operadores o elementos de accesibilidad. Esa variación debe ser evaluada técnicamente, porque el sistema de seguridad se selecciona y regula para condiciones de masa y velocidad concretas.
Hallazgos comunes durante la inspección
Una inspección eficaz combina revisión visual, comprobación mecánica y verificación del circuito de seguridad. La frecuencia, el alcance y la persona habilitada para realizar estas labores dependen de la normativa aplicable, del contrato de mantenimiento y de las instrucciones del fabricante.
Los hallazgos más frecuentes incluyen los siguientes.
Desgaste, contaminación o corrosión
Las mordazas, rodillos y superficies de fricción deben estar libres de daño, corrosión significativa, grasa no permitida, pintura y suciedad acumulada. La contaminación puede alterar el coeficiente de fricción o impedir que las piezas se muevan con libertad.
Las guías también deben inspeccionarse. Marcas localizadas, rebabas, desniveles en uniones, corrosión o lubricación incorrecta pueden afectar la actuación y el rearme. No se debe concluir que una guía está apta únicamente porque la cabina se desplaza sin ruido durante una visita normal.
Holguras y desalineación en la timonería
Los pasadores, bujes, uniones articuladas y barras de transmisión se desgastan. Una holgura excesiva puede retrasar el accionamiento o hacer que los dos lados del mecanismo no actúen a la vez.
Verifique también que el cable del limitador quede correctamente alineado con las poleas y el tensor. Roce lateral, torceduras o tensión inadecuada son señales que requieren investigación.
Resortes, rodillos y cuñas alterados
En modelos progresivos, los resortes y sus posiciones de regulación influyen directamente en la fuerza de frenado. No se deben modificar por estimación ni reemplazar por resortes de apariencia similar. El material, la carga, la longitud y la configuración del fabricante forman parte del diseño.
Los rodillos deben girar o desplazarse según corresponda al modelo, sin planos, juego excesivo ni huellas de agarrotamiento. Las cuñas no deben presentar desgaste irregular o intervenciones de rectificado no autorizadas.
Contactos de seguridad puenteados o mal ajustados
Un contacto asociado al limitador, tensor o paracaídas debe abrir y cerrar en la posición correcta. Puentes temporales que permanecen instalados, soportes flojos o levas mal ajustadas son riesgos que deben eliminarse.
Cuando se reemplazan contactos auxiliares o componentes de la cadena de seguridad, la referencia exacta y el modo de operación importan. Por ejemplo, una placa de relés del circuito de seguridad Toshiba debe validarse por número de parte, versión y compatibilidad con el sistema donde se integrará, no solo por la marca visible.
Datos de identificación necesarios para un reemplazo
La forma más confiable de abastecer un paracaídas de seguridad es recopilar datos técnicos antes de desmontar el componente, cuando sea posible. Las fotografías son útiles, pero no sustituyen la placa de identificación ni las medidas verificadas.
Solicite y conserve como mínimo:
- Marca, modelo y número de parte del paracaídas.
- Fotografías legibles de la placa y del conjunto montado.
- Tipo de dispositivo: progresivo, instantáneo u otra configuración definida por el fabricante.
- Lado de instalación, orientación y sentido de accionamiento.
- Velocidad nominal del ascensor y datos del limitador de velocidad.
- Masa de cabina, carga nominal y masa suspendida relevante para el sistema.
- Dimensiones y perfil de las guías.
- Distancia entre puntos de fijación y dimensiones del bastidor.
- Datos de los resortes, rodillos, mordazas o cuñas, cuando estén identificados.
- Referencia del cable del limitador y recorrido de la timonería.
- Documentación técnica y registros de pruebas anteriores disponibles.
Es recomendable tomar medidas con instrumentos adecuados y contrastarlas con el plano o catálogo técnico. No use una cinta métrica como único criterio para declarar equivalencia entre dos equipos de seguridad.
Para compras B2B, una ficha de consulta ordenada reduce idas y vueltas entre mantenimiento, ingeniería y abastecimiento. Kelevator suministra repuestos multimarca para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; en una consulta técnica, entregar los datos anteriores ayuda a evaluar una alternativa por compatibilidad, sin asumir que cualquier componente visualmente parecido servirá.
Por qué el ajuste y las pruebas requieren especialistas
El ajuste del lift safety gear modifica la forma en que se detiene una cabina. Por eso no es una tarea de mantenimiento correctivo improvisado ni una actividad apta para ejecutarse con pasajeros, carga no controlada o personal sin procedimientos de seguridad.
Un especialista competente debe evaluar el conjunto completo: limitador, cable, tensor, timonería, paracaídas, guías, bastidor, circuito eléctrico y condiciones de la instalación. La prueba debe seguir el procedimiento del fabricante y las exigencias que correspondan al ascensor, incluyendo medidas de aislamiento del área y control del riesgo de atrapamiento o caída.
Entre los errores que deben evitarse están:
- Ajustar resortes “hasta que parezca firme”.
- Mezclar piezas de diferentes modelos sin aprobación técnica.
- Reutilizar pernos, pasadores o seguros dañados.
- Lubricar las superficies de agarre para eliminar ruidos.
- Probar el mecanismo con la cabina ocupada.
- Rearmar el conjunto sin inspeccionar las guías.
- Puentea contactos para mover el ascensor después de una actuación.
- Dar servicio al ascensor sin identificar la causa del disparo.
La prueba puede dejar marcas en las guías o requerir intervenciones posteriores, según el tipo de mecanismo y el procedimiento aplicado. Esto no constituye por sí solo una falla, pero debe evaluarse y documentarse antes del retorno al servicio.
Los elementos eléctricos asociados también necesitan revisión funcional. Un interruptor de detección de micromovimiento del freno puede pertenecer a un circuito diferente del paracaídas, pero ilustra la misma regla de abastecimiento: confirme función, esquema de contactos, tensión, fijación y referencia exacta antes de sustituir un dispositivo de seguridad o supervisión.
Documentación después de intervenir el sistema de seguridad
La documentación permite demostrar qué se inspeccionó, qué se cambió, cómo se ajustó el equipo y bajo qué condiciones se hizo la prueba. También es la base para futuras intervenciones y para evitar que un nuevo técnico desconozca una modificación previa.
El registro de trabajo debería incluir:
- Fecha, ubicación del equipo e identificación del ascensor.
- Motivo de la intervención: inspección, disparo, desgaste, modernización o reemplazo.
- Referencias de piezas retiradas e instaladas.
- Fotografías previas y posteriores, incluyendo placas.
- Estado de guías, bastidor, cable, tensor y timonería.
- Mediciones y ajustes efectuados conforme al procedimiento aplicable.
- Resultado de pruebas mecánicas y eléctricas.
- Hallazgos pendientes, restricciones y acciones correctivas recomendadas.
- Identificación del personal responsable y la aprobación requerida para retorno al servicio.
Mantenga junto al expediente los manuales, planos y certificados que correspondan al equipo instalado. Si se detecta que no hay trazabilidad del paracaídas actual, el primer paso no es asumir equivalencia con un modelo nuevo: es reconstruir los datos técnicos de la instalación y solicitar una evaluación competente.
El lift safety gear debe reemplazarse por un componente compatible con el diseño del ascensor y verificarse como parte del sistema completo. Para cotizar o evaluar una alternativa, reúna primero la placa, las dimensiones de guía, los datos de velocidad y masa, fotografías de montaje y el registro de la última prueba.
