Relés de ascensor: tipos, fallas y reemplazo seguro

Un elevator relay o relé de ascensor es un interruptor accionado eléctricamente que permite a la maniobra controlar cargas y señales sin conducirlas directamente desde la placa electrónica. Puede intervenir en puertas, seguridad, marcha, señalización, nivelación o comunicación entre módulos. Cuando falla, el ascensor puede quedar detenido, operar de manera intermitente o presentar fallas que parecen pertenecer a otro componente.

El reemplazo correcto no consiste solo en instalar un relé con la misma forma. Antes de cambiarlo se debe identificar su función en el circuito, confirmar el voltaje de bobina, la capacidad y configuración de los contactos, y verificar la compatibilidad de la placa, conectores y revisión electrónica. En sistemas de ascensor, una sustitución incorrecta puede impedir el diagnóstico real o alterar un circuito de seguridad.

Qué controlan los relés de ascensor

Los relés separan la señal de control de la carga que debe activarse. Por ejemplo, una salida de baja potencia de la tarjeta de control puede energizar la bobina de un relé, y los contactos de ese relé permiten o interrumpen otro circuito.

Según el diseño de la maniobra, un relé puede controlar o supervisar funciones como:

• Permiso de cierre y apertura de puertas.
• Señales provenientes de cerraduras, contactos de puerta y dispositivos de zona de puerta.
• Cadena de seguridad.
• Contactores auxiliares, frenos o señales asociadas a la marcha.
• Luz, ventilación, alarma y otros servicios de cabina.
• Indicadores, gong, flechas direccionales y llamadas.
• Señales entre la cabina, el techo de cabina, el controlador y equipos externos.
• Condiciones de bypass, inspección, rescate u operación de mantenimiento, según el sistema.

No todos los relés con una denominación parecida cumplen la misma tarea. Un relé de puerta puede ser parte de una tarjeta dedicada, de un módulo de interfaz o de la tarjeta principal. Por ello, el nombre comercial de la pieza nunca debe sustituir la revisión del diagrama eléctrico y de los datos impresos en el componente.

Un punto relevante para contratistas de mantenimiento y áreas de compras es distinguir entre el componente individual y la solución completa. A veces la falla puede repararse cambiando un relé montado en placa; en otras, la placa presenta daño en pistas, transistor de mando, fuente de alimentación, conectores o lógica de control. Cambiar únicamente el relé no resuelve esos casos.

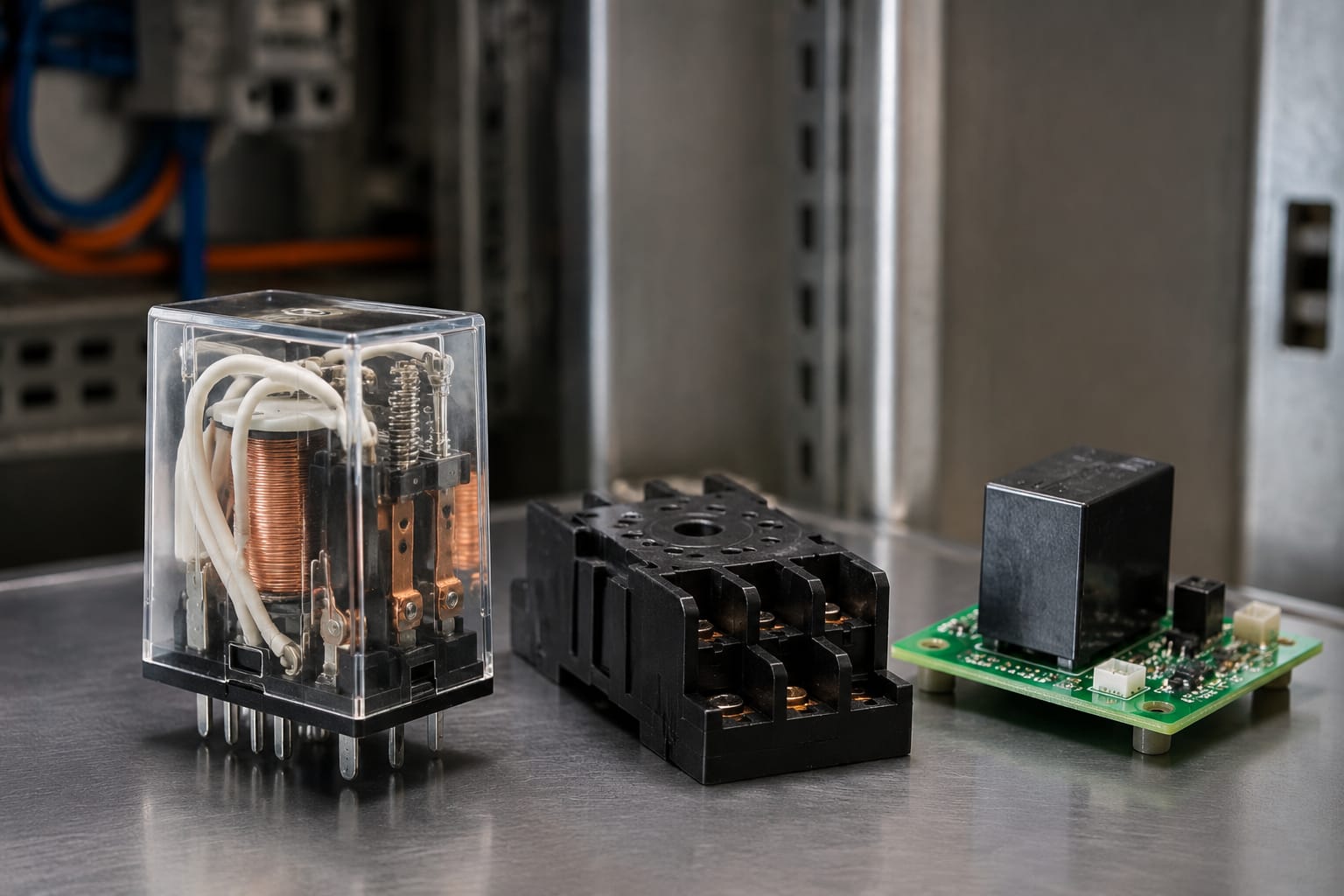

Relés electromecánicos y de estado sólido

Los dos grupos más comunes son los relés electromecánicos y los relés de estado sólido. Ambos sirven para conmutar circuitos, pero su principio de funcionamiento y sus límites son distintos.

Relés electromecánicos

El relé electromecánico es habitual en placas y módulos de ascensor por su capacidad de separar circuitos y manejar diferentes configuraciones de contactos. Tiene una bobina que, al recibir el voltaje nominal, mueve una armadura. Esta abre o cierra contactos normalmente abiertos (NO), normalmente cerrados (NC) o contactos conmutados.

Sus ventajas prácticas son la facilidad de comprender su lógica, la variedad de configuraciones y la posibilidad de realizar comprobaciones de continuidad cuando el sistema está desenergizado. Sin embargo, los contactos pueden desgastarse por ciclos de operación, arco eléctrico, vibración, contaminación o cargas no adecuadas.

No debe asumirse que un clic confirma el buen estado. El relé puede energizarse y aun así tener contactos con alta resistencia, contactos soldados, contactos que no cierran firmemente o una caída de tensión excesiva bajo carga.

Relés de estado sólido

Un relé de estado sólido conmuta mediante semiconductores. No tiene contactos móviles, por lo que evita el desgaste mecánico propio de un relé convencional. Aun así, necesita respetar la naturaleza de la carga, el rango de tensión, la corriente, la disipación térmica y el tipo de corriente para el que fue diseñado.

La ausencia de clic no implica una falla. Para diagnosticarlo se debe medir la señal de entrada, la alimentación necesaria y la salida en las condiciones definidas por el fabricante. En algunos modelos puede existir corriente de fuga o una caída de tensión propia de la conmutación electrónica; por eso no se pueden aplicar de forma automática los mismos criterios de medición usados para un contacto mecánico.

Sustituir un relé electromecánico por uno de estado sólido, o viceversa, exige validar el circuito completo. La equivalencia aparente de voltaje no basta: pueden cambiar el comportamiento de falla, el aislamiento, la lógica de señal, el calentamiento y la respuesta de la placa.

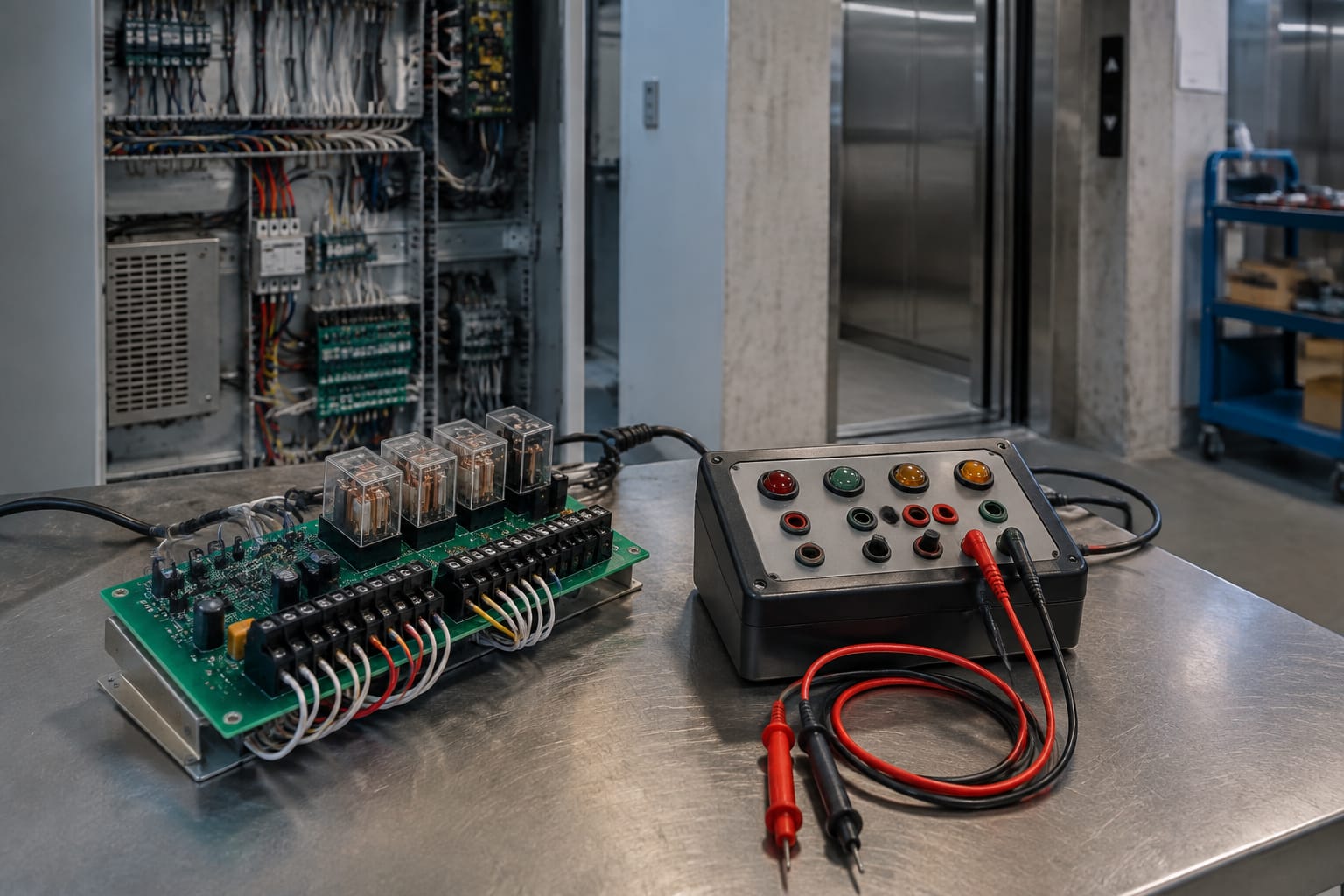

Tarjetas de relés en circuitos de puerta y seguridad

Muchas maniobras usan tarjetas de relés para concentrar entradas y salidas de funciones específicas. En lugar de llevar cada señal al controlador principal, una tarjeta puede recibir condiciones locales, procesarlas mediante relés y entregar señales ordenadas a otros módulos.

En circuitos de puerta, los relés pueden estar relacionados con el operador de puerta, la señal de puerta abierta o cerrada, el permiso de movimiento y la confirmación de cerraduras. Una falla en esta área puede dejar la cabina con puertas que no cierran, reaperturas repetitivas, mensajes de puerta o imposibilidad de iniciar viaje aun cuando otras funciones parezcan normales.

Los circuitos de seguridad requieren mayor criterio. La cadena de seguridad está diseñada para impedir condiciones de operación inseguras. Un relé asociado a ella no se debe puentear para “probar” una hipótesis ni reemplazar por una pieza sin confirmar la función, contactos y lógica requerida. Las pruebas y ajustes deben realizarlos técnicos competentes, siguiendo el procedimiento del fabricante del equipo y las prácticas de seguridad aplicables.

En modernizaciones o reparaciones de placas, verifique también el papel de los módulos de interfaz. Una [tarjeta de interfaz con relés para ascensor](/products/interface-board-relay-board-lift-parts-elevator-accessories/) puede concentrar señales entre subsistemas; confundirla con una tarjeta de potencia o con una tarjeta lógica puede conducir a una compra errada.

Para funciones específicas de acceso o condiciones de puerta, también puede existir una [tarjeta de relé para bypass de puerta](/products/door-bypass-control-relay-board-otis-elevator-parts-lift-accessories/). Antes de elegirla, confirme la referencia completa del conjunto y la finalidad exacta del circuito, especialmente porque las estrategias de bypass dependen de la arquitectura del ascensor.

Señales comunes de falla de un relé

Los síntomas de un relé defectuoso no siempre identifican por sí solos al relé como causa raíz. Una señal puede originarse en el relé, su alimentación, la salida electrónica que lo activa, el conector, un cable, un sensor o la carga conectada. Aun así, estos indicios justifican una inspección dirigida:

• El ascensor se detiene de forma intermitente y vuelve a operar tras un reinicio autorizado.
• Se escucha el accionamiento del relé, pero la función asociada no ocurre.
• No se escucha ni se observa accionamiento cuando debería recibirse una orden válida.
• La puerta no cierra, no abre o repite ciclos sin una obstrucción evidente.
• Una señal de seguridad aparece y desaparece sin cambios mecánicos claros.
• Una función queda activada de forma permanente porque los contactos se han soldado.
• Se presentan marcas de calentamiento, decoloración, olor a material recalentado o soldaduras fisuradas en la placa.
• La falla se agrava con temperatura, vibración o después de varias operaciones.
• Existe caída de tensión importante al alimentar una carga a través del relé.
• Los contactos presentan continuidad cuando deberían estar abiertos, o resistencia elevada cuando deberían estar cerrados.

Las fallas intermitentes son particularmente complejas. Un relé con contactos contaminados puede funcionar durante una prueba en vacío y fallar al conducir corriente real. Del mismo modo, una bobina puede medir continuidad y no desarrollar fuerza suficiente cuando la tensión de mando cae por debajo de su valor requerido.

Verifique el voltaje de bobina y la capacidad de contactos

El voltaje de la bobina y la clasificación de contactos son datos esenciales, pero describen funciones diferentes.

La bobina es la parte que recibe la orden de activación. Su tensión nominal puede ser, por ejemplo, en corriente continua o alterna según el diseño. Instalar una bobina de voltaje diferente puede impedir la activación, sobrecalentar el componente o dañar la etapa electrónica que la controla.

Los contactos son la parte que conmuta el circuito externo. Deben coincidir con:

• Tipo de corriente: AC o DC.
• Tensión de operación.
• Corriente de carga.
• Naturaleza de la carga: resistiva, inductiva, electrónica o de otra clase.
• Configuración: NO, NC, conmutado, número de polos y terminales.
• Requisitos de aislamiento, separación y comportamiento esperado del circuito.
• Capacidad de soportar corrientes de arranque o transitorios, cuando corresponda.

No use únicamente la corriente máxima impresa como criterio de equivalencia. Una clasificación de contactos depende de las condiciones indicadas por el fabricante del relé. Una carga inductiva, por ejemplo, puede generar mayor exigencia al abrir el circuito que una carga resistiva de igual corriente nominal.

También debe comprobarse la orientación y asignación de terminales. Dos relés físicamente parecidos pueden distribuir bobina y contactos en pines distintos. En una tarjeta de circuito impreso, una disposición incompatible puede hacer imposible el montaje o generar una conexión equivocada.

Diagnostique el circuito antes de reemplazar

Cambiar piezas por descarte eleva el costo, prolonga la indisponibilidad y puede ocultar la causa real. El diagnóstico debe avanzar desde la condición de seguridad y alimentación hacia la orden de control, la conmutación y la carga.

Un proceso general puede ser el siguiente:

1. Asegure el equipo y revise el historial de fallas. Aplique el procedimiento de bloqueo, señalización y acceso seguro correspondiente. Revise códigos, registros y condiciones en las que aparece la falla.
2. Inspeccione visualmente la tarjeta y el cableado. Busque conectores flojos, terminales sulfatados, pistas dañadas, soldaduras agrietadas, humedad, contaminación y señales de sobrecalentamiento.
3. Confirme la alimentación del circuito. Mida si el voltaje que alimenta la tarjeta y la bobina está presente y dentro de las condiciones requeridas por el diseño.
4. Compruebe la señal de mando. Determine si la placa o controlador está ordenando la activación del relé cuando se cumplen las condiciones esperadas.
5. Verifique la respuesta de la bobina. Con el equipo desenergizado y según un procedimiento adecuado, examine continuidad o resistencia como referencia comparativa. Una lectura aislada no sustituye la especificación del fabricante.
6. Pruebe los contactos y el circuito de salida. Confirme que el contacto cambia de estado y que puede conducir la carga sin una caída anormal de tensión.
7. Revise la carga. Un operador de puerta, bobina externa, contactor o circuito con cortocircuito puede dañar repetidamente el relé o impedir que el sistema opere.
8. Determine la causa de la falla. Si el relé está dañado, investigue por qué: sobrecorriente, sobretensión, humedad, fatiga de ciclos, mala conexión, fuente inestable o problema en la carga.

Evite energizar relés manualmente sin conocer el circuito. Una activación forzada puede crear movimientos o estados no previstos, además de invalidar la información diagnóstica. En circuitos de seguridad, las comprobaciones deben respetar la lógica y las protecciones originales del sistema.

Haga coincidir tarjetas, conectores y revisiones

Cuando se reemplaza una tarjeta de relés completa, la compatibilidad tiene más variables que el número de relés montados. La referencia de la tarjeta es el punto de partida, no la única comprobación.

Antes de solicitar o instalar una placa, compare:

• Número de parte completo y cualquier sufijo.
• Marca, familia de controlador y aplicación concreta del ascensor.
• Revisión de hardware, versión de placa o código de fabricación.
• Etiquetas y serigrafía de conectores.
• Cantidad de pines, llave mecánica, posición y orientación de conectores.
• Tensión de alimentación e interfaces de entrada y salida.
• Disposición de relés, fusibles, jumpers, selectores y terminales.
• Software, parámetros o configuración requerida, si corresponde.
• Estado de la tarjeta original y evidencia de modificaciones previas.

Una revisión posterior de una misma tarjeta puede modificar componentes, pines de señal o requisitos de configuración. Por esa razón, una foto general rara vez es suficiente para validar compatibilidad. Solicite y conserve imágenes nítidas de ambas caras de la placa, etiquetas, conectores y referencia instalada.

En sistemas de techo de cabina, una [tarjeta de relés para techo de cabina KCE/KONE](/products/elevator-car-top-relay-board-kce-kone-lift-parts/) debe contrastarse con la configuración de cabina y controlador existente. La compatibilidad comercial de una familia no confirma por sí sola la sustitución directa en todas sus variantes.

Para equipos multimarca, Kelevator suministra repuestos de ascensores a importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Al evaluar un repuesto, entregue la referencia completa, revisión, fotos de conectores y la descripción de la falla. Esa información permite contrastar la pieza requerida con mayor precisión que una búsqueda basada solo en la marca del ascensor.

Pruebe el sistema después del reemplazo

La instalación del relé o la tarjeta es solo una parte del trabajo. Una prueba posterior debe confirmar tanto que la falla fue resuelta como que no se introdujo otra condición anómala.

Luego del reemplazo, realice las verificaciones aplicables al equipo y al procedimiento del fabricante:

• Compruebe que la tarjeta esté correctamente asentada y que todos los conectores estén fijados en su posición.
• Revise fusibles, selectores, jumpers y ajustes que deban mantenerse como en la configuración original.
• Energice el sistema de manera controlada y confirme que no existan calentamientos, ruidos anormales ni mensajes de falla inmediatos.
• Pruebe la función específica que motivó la intervención: puerta, señal, circuito auxiliar o condición de control.
• Confirme el comportamiento de puertas en todos los pisos y sentidos de viaje que correspondan.
• Verifique que las protecciones y circuitos de seguridad operen según el procedimiento técnico autorizado.
• Realice varios ciclos de operación para detectar fallas que solo aparecen con repetición o temperatura.
• Registre la referencia retirada, la pieza instalada, fecha, síntoma inicial, pruebas realizadas y resultado.

No considere resuelta una falla intermitente solo porque el ascensor realizó un viaje. En particular, los problemas de conectores, alimentación, contactos de puerta y soldaduras pueden reaparecer después de ciclos repetidos. El registro de mediciones y condiciones de falla facilita el diagnóstico posterior y mejora la trazabilidad del inventario.

Preguntas frecuentes sobre relés de ascensor

¿Un relé que hace clic está en buen estado?

No necesariamente. El clic confirma, como máximo, que el mecanismo intenta actuar. Los contactos pueden estar quemados, sulfatados, soldados o presentar resistencia excesiva bajo carga. También debe verificarse la tensión de bobina, el cambio de estado de contactos y la respuesta del circuito conectado.

¿Se puede cambiar solo el relé de una tarjeta?

Sí, cuando el relé es reemplazable, se identifica con certeza como defectuoso y la placa no tiene daños adicionales. Sin embargo, se necesita igualar la bobina, configuración de contactos, clasificación eléctrica, disposición de pines y requisitos del fabricante. Si el daño está en el driver, la fuente, las pistas o conectores, cambiar solo el relé no será suficiente.

¿Por qué se vuelve a dañar un relé recién reemplazado?

Las causas frecuentes incluyen una carga con consumo anormal, sobretensión, contactos externos defectuosos, humedad, conexiones flojas, una fuente de alimentación inestable o un relé con especificación incorrecta. El componente dañado puede ser una consecuencia y no el origen de la avería.

¿Es posible reemplazar una tarjeta por otra de aspecto similar?

No debe asumirse. Compare número de parte, revisión, conectores, pinout, tensión, señales y configuración. Placas visualmente parecidas pueden tener funciones distintas o revisiones no intercambiables.

La forma más fiable de elegir un elevator relay o una tarjeta de relés es partir de la función del circuito y validar todos los datos de la pieza instalada. Documente la referencia, voltaje de bobina, contactos, conectores, revisión y síntoma antes de comprar; así el reemplazo responde al sistema real y no solo a la apariencia del repuesto.
