Catálogo de repuestos para ascensores: guía práctica

Un catálogo de repuestos para ascensores organiza los componentes por sistema, función, fabricante y compatibilidad. Para encontrar la pieza correcta no basta con reconocer su aspecto: se deben contrastar el número de parte, modelo del equipo, revisión electrónica, tensión, conexiones, dimensiones y condiciones de operación.

Esta guía explica 12 grupos de componentes habituales y qué información conviene reunir antes de solicitar una cotización. Puede usarse tanto para mantenimiento correctivo como para compras recurrentes, importación, distribución o proyectos de modernización.

Cómo se organiza un catálogo de repuestos para ascensores

Los catálogos pueden clasificarse por marca del ascensor, familia de producto, sistema funcional o tipo de tecnología. En una plataforma multimarca es común encontrar categorías como puertas, maniobra, señalización, tracción, seguridad y comunicación.

Una estructura funcional resulta especialmente útil cuando la placa o el número de parte original no son legibles. Permite comenzar por el síntoma o la ubicación del componente y luego reducir las opciones mediante especificaciones técnicas.

Para una búsqueda inicial, conviene registrar estos datos:

• Marca y modelo del ascensor o subsistema.
• Fabricante y número de parte del componente.
• Número de serie, lote o revisión, cuando esté disponible.
• Tensión, corriente, potencia, frecuencia y tipo de señal.
• Fotografías claras de la etiqueta, conectores y montaje.
• Dimensiones relevantes y posición de los puntos de fijación.
• Descripción de la falla y pruebas ya realizadas.
• Cantidad requerida y si se busca reemplazo directo o alternativa compatible.

Un catálogo ayuda a reducir opciones, pero no reemplaza la validación técnica. Dos piezas físicamente similares pueden trabajar con tensiones, señales o protocolos distintos.

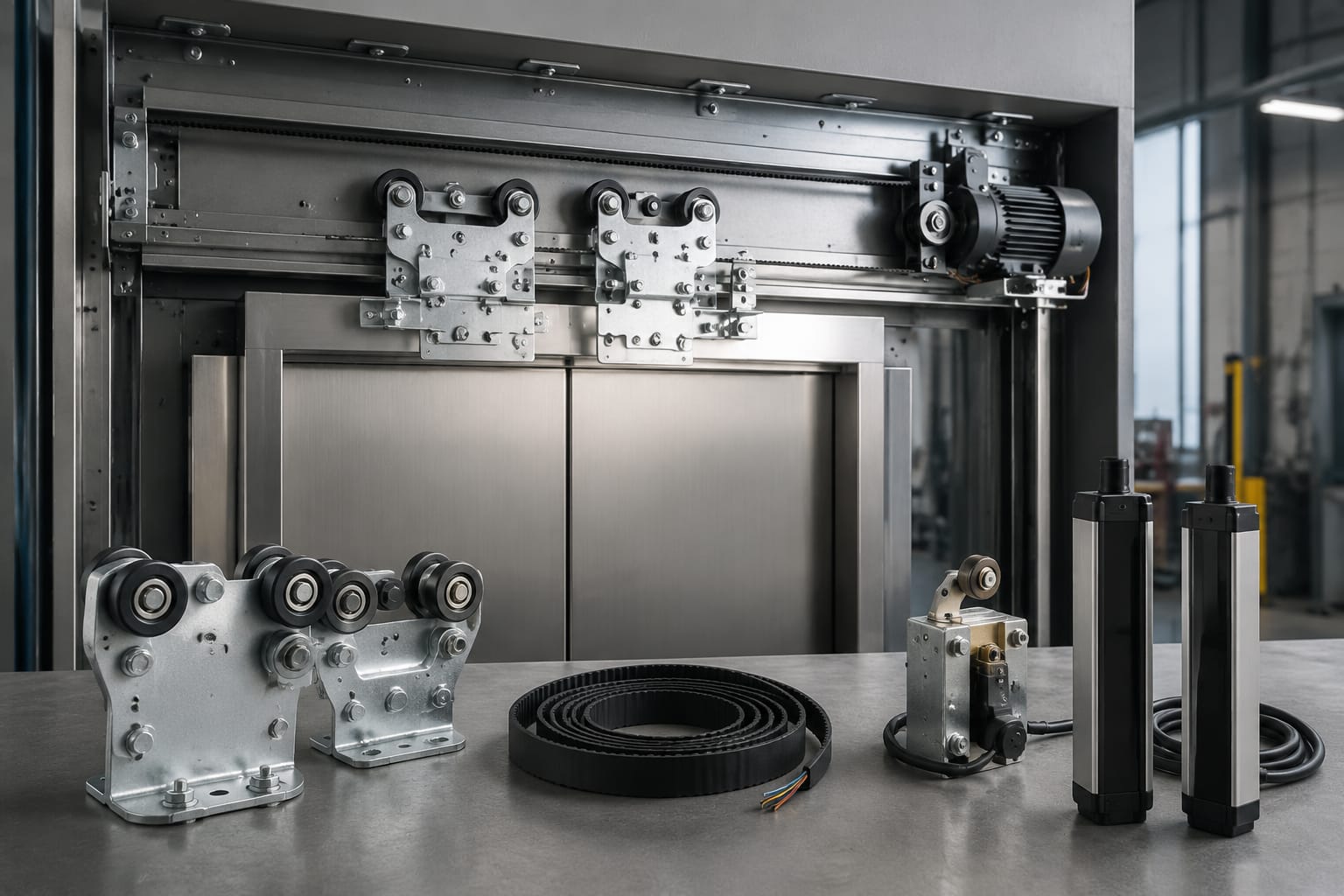

Componentes del sistema de puertas

Las puertas concentran piezas mecánicas, eléctricas y electrónicas que deben funcionar de manera coordinada. El tipo de apertura, número de hojas, ancho de paso y operador instalado condicionan la selección.

1. Motor u operador de puerta

El motor proporciona el movimiento de apertura y cierre. Puede formar parte de un operador completo o venderse como repuesto independiente.

Para identificarlo, revise:

• Tensión y potencia nominal.
• Corriente y velocidad.
• Tipo y diámetro del eje.
• Disposición de poleas o transmisión.
• Distancia entre fijaciones.
• Conector y cantidad de conductores.
• Código del fabricante.

No se debe escoger únicamente por potencia. La geometría del eje, el control de velocidad y la compatibilidad con la tarjeta del operador también son determinantes.

2. Tarjeta electrónica del operador

La tarjeta del operador controla el motor, procesa señales de posición y gestiona parámetros como velocidad, aceleración y fuerza de cierre. Algunas versiones incorporan botones de aprendizaje, interruptores de configuración o comunicación con la maniobra principal.

Al comparar una tarjeta, confirme el número de parte completo y su revisión. Una letra o sufijo diferente puede indicar cambios de hardware, firmware o conectores. También se deben verificar la tensión de entrada, tipo de motor, disposición de terminales y versión del operador.

Como referencia del tipo de información que puede aparecer en esta categoría, puede revisarse una [tarjeta para motor de puerta Hitachi](/products/door-motor-board-hitachi-elevator-parts-lift-accessories/). La coincidencia definitiva debe establecerse con los datos del equipo instalado.

3. Rodillos, correas y elementos de guiado

Los rodillos de suspensión, ruedas excéntricas, correas, patines y guías mantienen alineadas las hojas y transmiten el movimiento. Su desgaste puede producir vibración, ruido, desalineamiento o dificultad para completar el recorrido.

Las medidas críticas suelen incluir:

• Diámetro y ancho del rodillo.
• Diámetro interior o tipo de rodamiento.
• Perfil, longitud y paso de la correa.
• Material de la banda de rodadura.
• Espesor del soporte.
• Separación de perforaciones.

Una fotografía con regla o calibrador puede ayudar, pero debe acompañarse con medidas escritas para evitar errores de perspectiva.

4. Enclavamientos y contactos de puerta

El enclavamiento confirma que la puerta de piso está cerrada y asegurada antes del movimiento del ascensor. Según el diseño, puede incluir cerradura, gancho, contacto eléctrico, rodillo, brazo o conjunto premontado.

La forma exterior no garantiza equivalencia. Deben coincidir el sentido de montaje, posición del actuador, recorrido mecánico, configuración de contactos y puntos de fijación. Por tratarse de un componente de seguridad, cualquier sustitución o ajuste debe ser validado y realizado por personal competente conforme a los requisitos aplicables al equipo.

Botones, paneles y pantallas

Los dispositivos de señalización conectan al usuario con el sistema de maniobra. Además del diseño visible, tienen características eléctricas y mecánicas que deben coincidir.

5. Pulsadores de cabina y piso

Un pulsador puede integrar aro luminoso, indicador braille, microinterruptor, placa frontal o terminales independientes. Los modelos aparentemente iguales pueden variar en diámetro, profundidad, tensión de iluminación o lógica de conexión.

Antes de elegir, compare:

• Diámetro del cuerpo y del frente.
• Tipo de montaje: a presión, roscado o atornillado.
• Profundidad disponible detrás del panel.
• Tensión y color de iluminación.
• Tipo de contacto eléctrico.
• Número y distribución de terminales.
• Símbolo, texto o marcación requerida.

Si se reemplaza solo un pulsador dentro de una botonera existente, también importa la uniformidad visual con los demás elementos.

6. Indicadores, pantallas y paneles de señalización

Los indicadores muestran el piso, la dirección de viaje, mensajes de servicio u otros estados. Pueden utilizar segmentos, matrices de puntos, pantallas LCD u otras tecnologías, con comunicación directa, serial o mediante buses específicos del fabricante.

Para solicitar un indicador se necesita conocer la interfaz de comunicación, alimentación, dimensiones visibles, tamaño total de la placa, orientación y conectores. La resolución o el color por sí solos no determinan compatibilidad.

En una modernización puede ser posible usar una pantalla diferente, pero normalmente se requiere confirmar cómo recibe las señales y si necesita un módulo adaptador. Esto debe evaluarse como integración de sistema, no como simple cambio estético.

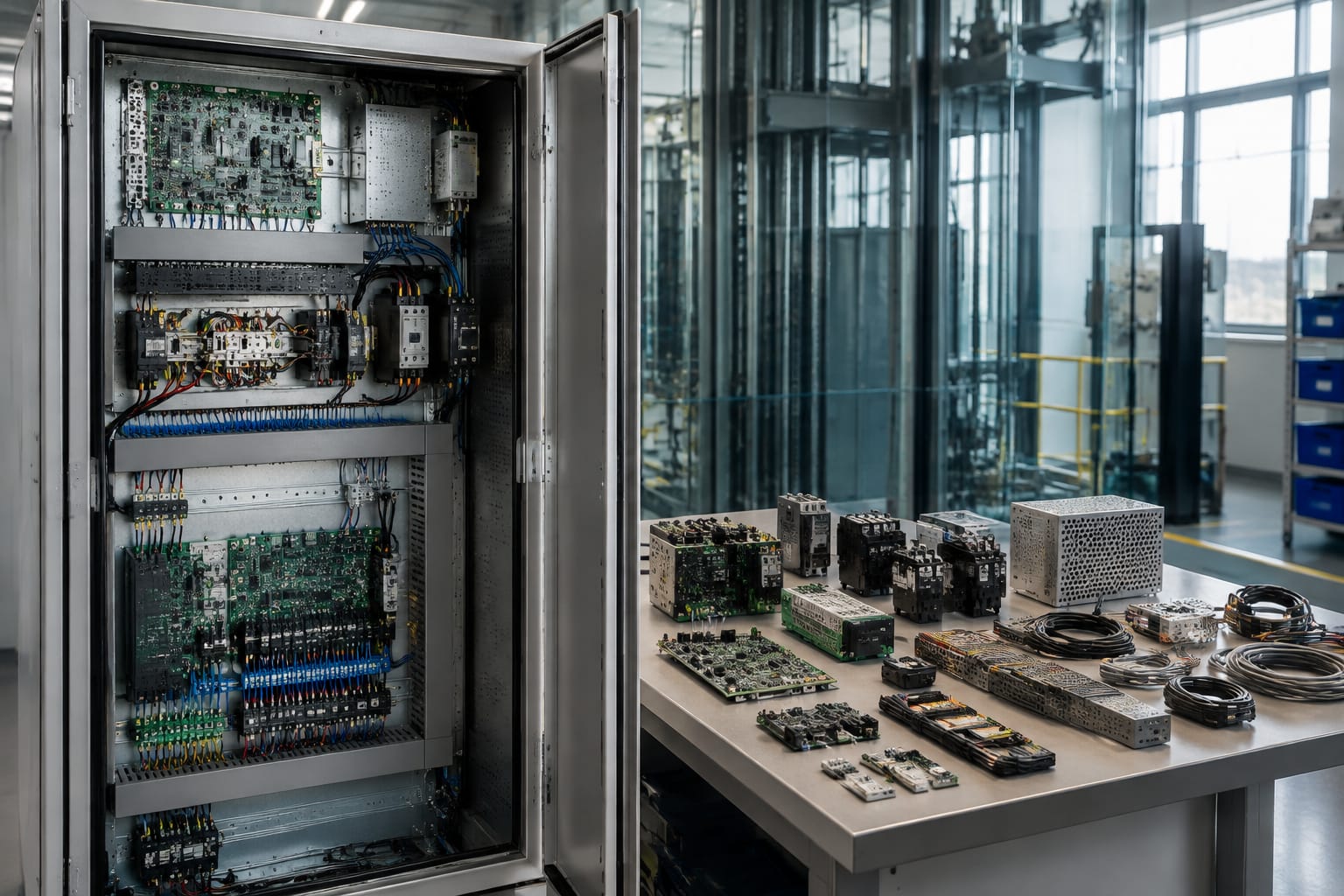

Controladores, tarjetas y relés

Los componentes de maniobra procesan llamadas, supervisan seguridades y ordenan el movimiento. En este grupo, la revisión electrónica y la configuración suelen ser tan importantes como el número de parte principal.

7. Tarjeta controladora principal

La tarjeta principal coordina las funciones del ascensor o de un subsistema específico. Dependiendo de la arquitectura, puede comunicarse con variadores, módulos de cabina, operadores de puerta y paneles de señalización.

Para identificar un reemplazo exacto, registre:

• Marca y modelo de la tarjeta.
• Número de parte completo.
• Revisión de hardware.
• Versión de firmware indicada.
• Tipo de conectores.
• Tensión de alimentación.
• Módulos o memorias instalados.
• Posición de puentes e interruptores de configuración.

No conviene trasladar memorias, chips o configuraciones entre tarjetas sin documentación técnica. Una tarjeta nueva o reparada puede requerir parametrización antes de operar correctamente.

8. Tarjetas de relés y módulos de entradas/salidas

Estos módulos conectan señales de campo con el controlador. Pueden accionar contactores, luces, frenos, ventiladores u otros circuitos, además de recibir información de contactos y sensores.

En una tarjeta de relés se deben comparar la tensión de bobina, capacidad y configuración de contactos, distribución de terminales y lógica de activación. Cuando los relés son extraíbles, también debe verificarse la base y la orientación de pines.

Una [tarjeta de relés para ascensor Mitsubishi](/products/relay-board-mitsubishi-elevator-parts-lift-accessories/) ilustra esta categoría de repuesto. La marca asociada no basta para confirmar el uso: el código, la versión y las conexiones deben coincidir con el módulo retirado.

Los módulos parecidos pueden tener funciones distintas dentro de una misma familia de ascensores. Por ello, resulta útil fotografiar tanto el frente como la cara de conectores y registrar en qué posición del tablero estaba instalado.

Componentes de tracción y movimiento

Este grupo incluye piezas que miden, transmiten o detienen el movimiento. La selección incorrecta puede causar señales inestables, problemas de nivelación o incompatibilidad mecánica.

9. Encoder de tracción

El encoder informa velocidad, posición o sentido de giro al sistema de control. Puede instalarse en el motor, la máquina de tracción o un conjunto acoplado.

Los criterios de comparación incluyen:

• Tecnología y tipo de salida.
• Resolución o cantidad de pulsos.
• Tensión de alimentación.
• Tipo de eje: sólido, hueco o pasante.
• Diámetro del eje.
• Sistema de acople.
• Longitud y asignación del cableado.
• Conector y disposición de pines.
• Protección y condiciones ambientales requeridas.

La resolución no es el único dato decisivo. El controlador debe poder interpretar el tipo de señal y la secuencia de canales. Para visualizar las variables habituales de esta familia, puede consultarse un [encoder de tracción para ascensor](/products/traction-encoder-elevator-spare-parts/).

10. Freno y componentes asociados

El conjunto de freno puede incluir bobina, electroimán, zapatas, resortes, palancas, contactos de monitoreo y elementos de ajuste. No todos estos componentes se suministran por separado ni son intercambiables entre versiones.

Al identificar una bobina o electroimán, compruebe tensión, resistencia cuando el fabricante la especifique, dimensiones, conector y forma de montaje. Para piezas mecánicas, mida espesores, diámetros y ubicación de perforaciones.

No se deben compensar diferencias mediante modificaciones improvisadas. El freno pertenece al sistema de seguridad y su montaje, regulación y prueba requieren procedimientos técnicos adecuados.

Sensores y dispositivos de seguridad

Los sensores informan la posición de cabina, estado de puertas, límites de recorrido y otras condiciones necesarias para operar. Una misma función puede resolverse con tecnologías distintas.

11. Sensores de nivelación, posición y proximidad

Los sensores magnéticos, ópticos o inductivos pueden detectar imanes, pantallas o referencias instaladas en el hueco. Para elegirlos se debe conocer la tecnología, tensión, tipo de salida, cantidad de cables, distancia de detección y posición de montaje.

También importa la lógica eléctrica. Una salida normalmente abierta no siempre puede reemplazar una normalmente cerrada, y un sensor con aspecto idéntico puede usar una asignación de cables diferente.

Antes de atribuir la falla al sensor, conviene revisar:

• Alimentación en el punto de conexión.
• Estado y alineación del actuador.
• Distancia de detección.
• Continuidad del cableado.
• Suciedad o daño físico.
• Señal recibida por el controlador.

Esta comprobación evita comprar una pieza cuando el problema real está en el cable, soporte o ajuste.

12. Finales de carrera y contactos de seguridad

Los interruptores de límite y contactos supervisan posiciones o estados mecánicos. Se encuentran, según el diseño, en puertas, mecanismos de tensión, accesos, límites de recorrido y otros puntos del circuito de seguridad.

Para compararlos, revise el tipo de actuador, recorrido, fuerza de operación, configuración de contactos, tensión aplicable, terminales y montaje. En conjuntos completos también se debe verificar el sentido de accionamiento.

Un contacto con la misma cantidad de terminales no necesariamente cumple la misma función. La configuración interna y el comportamiento al accionarse deben confirmarse con documentación o medición técnica apropiada.

Componentes de comunicación y emergencia

Los sistemas de comunicación permiten pedir asistencia desde la cabina, mientras que alarmas y fuentes de respaldo mantienen funciones específicas cuando ocurre una incidencia o pérdida de energía.

Entre los repuestos habituales están:

• Intercomunicadores de cabina, sala de máquinas o recepción.
• Teléfonos y módulos de comunicación.
• Pulsadores y zumbadores de alarma.
• Micrófonos y parlantes.
• Fuentes de alimentación.
• Baterías para alarma, iluminación o rescate.
• Módulos de comunicación remota.

La selección depende de la arquitectura instalada. Se deben confirmar la alimentación, interfaz, tipo de línea o red, conectores y función del módulo. En baterías, además de la tensión y capacidad indicadas por el fabricante, hay que comprobar dimensiones, terminales, orientación y aplicación prevista.

Una batería que cabe físicamente no es necesariamente adecuada. El cargador, la química de la batería y la demanda del circuito deben ser compatibles. También debe revisarse la fecha de fabricación o condición comercial ofrecida antes de comprar.

Cómo identificar una coincidencia exacta en el catálogo

La manera más confiable de buscar un repuesto es combinar identificación documental, inspección física y validación eléctrica. El siguiente proceso reduce consultas incompletas y comparaciones basadas solo en fotografías.

1. Registre el contexto del equipo

Anote la marca, modelo, tipo de ascensor, sistema donde trabaja la pieza y ubicación exacta. Indique si el equipo conserva su configuración original o ha sido modernizado, porque puede contener componentes de varias marcas.

2. Transcriba todas las etiquetas

Copie los códigos tal como aparecen, incluidos espacios, guiones, prefijos y sufijos. Diferencie el número de parte del número de serie y de la revisión. No dependa únicamente de una fotografía borrosa.

3. Tome fotografías útiles

Incluya una vista general, etiqueta, conectores, terminales, cara posterior y montaje. Para piezas mecánicas, agregue una referencia de escala, pero entregue también las medidas por escrito.

4. Compare las especificaciones críticas

La prioridad cambia según el componente:

5. Defina qué tipo de reemplazo acepta

Una solicitud debe indicar si se necesita:

• Repuesto exacto: mismo fabricante, código y revisión.
• Revisión equivalente: versión confirmada como compatible dentro de la misma familia.
• Alternativa funcional: pieza diferente que requiere validación o adaptación.
• Componente para modernización: solución destinada a integrarse en una arquitectura nueva.

Estas opciones no son intercambiables. Una alternativa funcional puede exigir cambios de cableado, soportes, parámetros o interfaces.

6. Prepare una solicitud de cotización completa

Una solicitud útil contiene el código requerido, cantidad, fotografías, especificaciones y destino comercial de la pieza. También conviene pedir que se confirme por escrito:

• Fabricante y código ofrecido.
• Estado del producto.
• Revisión o versión.
• Accesorios incluidos.
• Condiciones de garantía.
• Plazo y modalidad de entrega.
• Documentación disponible.
• Requisitos de configuración o instalación.

Los precios y condiciones pueden variar según marca, versión, cantidad y disponibilidad; deben verificarse para cada operación.

Errores frecuentes al seleccionar repuestos

El error más común es buscar solo por marca y apariencia. Los fabricantes utilizan múltiples revisiones dentro de una misma línea, y algunos componentes visualmente iguales tienen conexiones o funciones diferentes.

También conviene evitar:

• Omitir letras o sufijos del número de parte.
• Asumir que todo componente de la misma marca es compatible.
• Medir únicamente el exterior y no los puntos de fijación.
• Confundir tensión de alimentación con tensión de señal.
• Solicitar una tarjeta sin informar su revisión.
• Reemplazar un sensor sin comprobar su lógica de salida.
• Comprar una pantalla sin identificar el protocolo de comunicación.
• Instalar componentes de seguridad sin validación técnica.
• Desechar la pieza retirada antes de completar la comparación.

Cuando no existe una coincidencia exacta en el catálogo, la decisión no debe basarse en “parecido físico”. Se necesita evaluar la función, interfaz eléctrica, montaje y comportamiento esperado como un conjunto.

Lista final antes de comprar

Antes de aprobar un pedido, verifique que la oferta y la pieza retirada coincidan en código, revisión, especificaciones, conectores y dimensiones. Si hay alguna diferencia, solicite una explicación técnica concreta sobre su compatibilidad y los cambios que serían necesarios.
