Sistemas de intercomunicación para ascensores: guía

Los elevator intercom systems o sistemas de intercomunicación para ascensores permiten establecer comunicación de voz entre la cabina y uno o más puntos de atención, como la sala de máquinas, portería o una central de monitoreo. Su función principal es que una persona dentro de la cabina pueda pedir ayuda cuando el ascensor se detiene, incluso si no hay señal móvil.

Para que el sistema funcione cuando realmente se necesita, no basta con cambiar el teléfono de cabina. Hay que verificar la arquitectura completa: estaciones instaladas, alimentación, respaldo de energía, tipo y recorrido del cableado, interfaces con el controlador y calidad de audio. En edificios existentes, la compatibilidad eléctrica y física suele definir si conviene reparar, reemplazar por equivalencia o modernizar el conjunto.

Qué hace un sistema de intercomunicación para ascensores

Un intercomunicador de ascensor proporciona una vía de comunicación bidireccional entre la cabina y una persona que pueda atender la llamada. Puede operar de forma independiente del sistema de control del ascensor o incorporar señales del controlador para identificar una condición de alarma, una cabina específica o el estado de la llamada.

En una instalación típica, el usuario presiona un botón de alarma o de llamada en la botonera de cabina. La estación de cabina activa el circuito de comunicación y envía la llamada a una estación remota. Según el diseño, esa estación puede ser un teléfono de sala de máquinas, un puesto de vigilancia, un panel de conserjería o un equipo conectado a una red de monitoreo.

Las funciones que suelen variar entre equipos son:

• Llamada de voz entre cabina y puesto de atención.
• Aviso sonoro o luminoso de llamada entrante.
• Comunicación con una o varias cabinas.
• Identificación de la cabina que originó la llamada.
• Retorno automático a la estación principal tras finalizar la comunicación.
• Integración con una línea telefónica, red IP, módulo GSM o sistema de supervisión.
• Operación mediante energía de respaldo durante un corte eléctrico.

El intercomunicador no sustituye el diagnóstico ni el rescate técnico. Su propósito es mantener a la persona atrapada comunicada, permitir que el personal recopile información y coordinar una respuesta adecuada sin indicar maniobras peligrosas desde la cabina.

Configuraciones de dos vías y multiestación

La configuración correcta depende de cuántas cabinas se atienden, dónde permanece el personal responsable y cómo se organiza la atención de emergencias del edificio. Una solución sencilla puede ser suficiente para un ascensor aislado; un conjunto de cabinas o varias torres normalmente requiere una arquitectura más ordenada.

Una configuración de dos vías es más simple de instalar y diagnosticar, pero tiene una limitación importante: depende de que el único receptor esté disponible. Si la estación remota está en una sala de máquinas sin presencia continua, una llamada puede sonar sin ser atendida.

Las soluciones multiestación reducen esa dependencia al permitir que la llamada se atienda desde más de un punto. Sin embargo, su implementación exige definir con claridad qué estación tiene prioridad, cómo se evita que dos operadores hablen simultáneamente y cómo se identifica la cabina que pide ayuda. Conectar varios teléfonos en paralelo sin revisar el diseño del fabricante puede causar volumen bajo, timbrado irregular o conversaciones cruzadas.

Comunicación interna, telefónica y por red

No todos los equipos denominados “teléfono de ascensor” usan la misma tecnología. Una estación interna puede trabajar con un circuito dedicado de baja tensión y ser incompatible con una línea telefónica convencional. Otros dispositivos se conectan a una línea analógica, a un adaptador de telefonía, a un módulo celular o a una red IP.

Antes de sustituir un equipo, determine cuál de estas situaciones existe:

• Intercomunicador propietario entre cabina y estación remota.
• Teléfono de emergencia conectado a una línea analógica.
• Equipo vinculado a un gateway, módulo GSM o interfaz IP.
• Sistema integrado al controlador o a una unidad de monitoreo.
• Sistema mixto, donde la cabina llama primero a una estación local y luego a un número externo.

Asumir que cualquier auricular o placa de audio funcionará solo porque tiene una apariencia similar es una causa frecuente de fallas después del reemplazo.

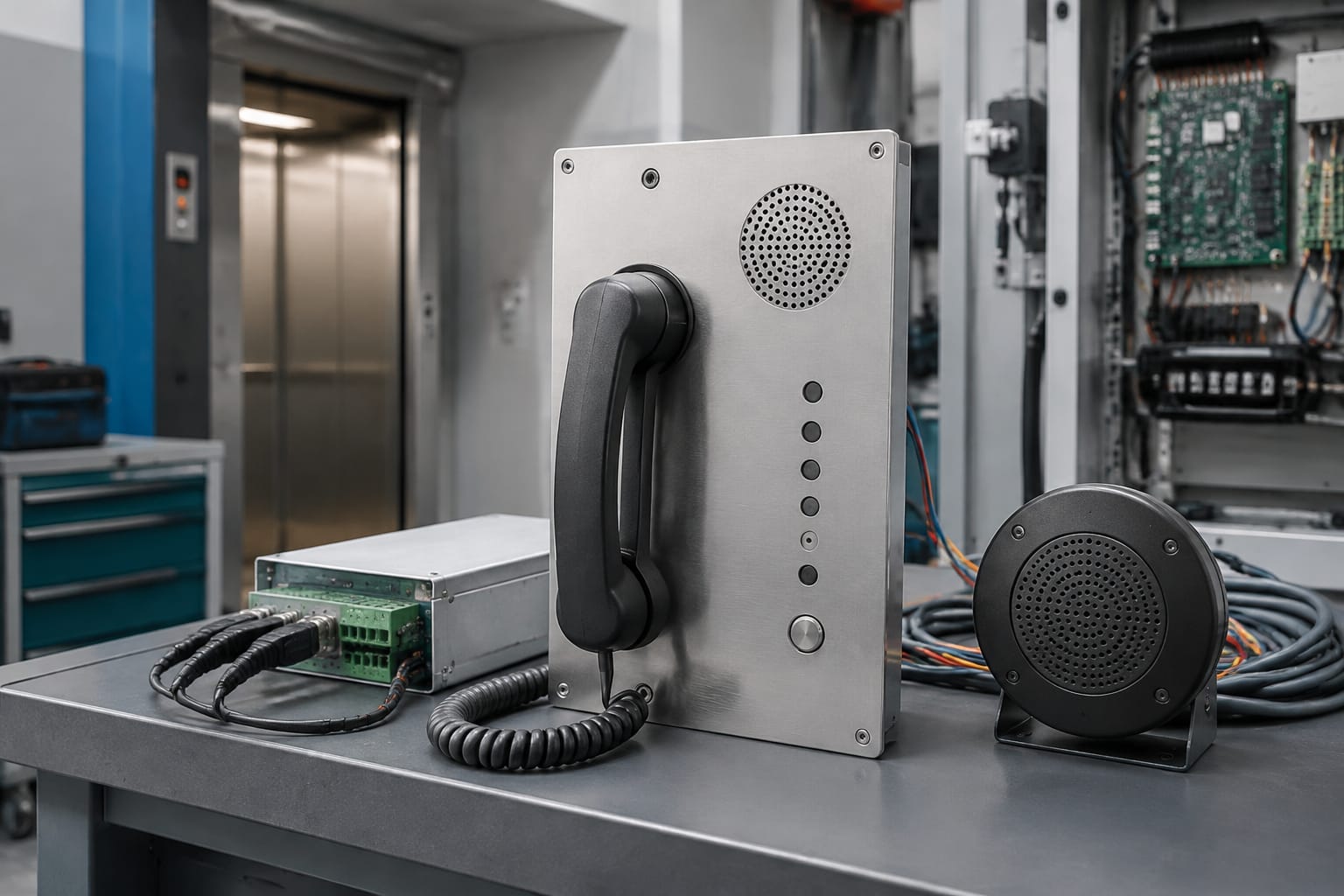

Estaciones de cabina, sala de máquinas y puesto de vigilancia

Un sistema de comunicación está formado por estaciones con funciones distintas. Identificar cada una evita reemplazar el componente equivocado.

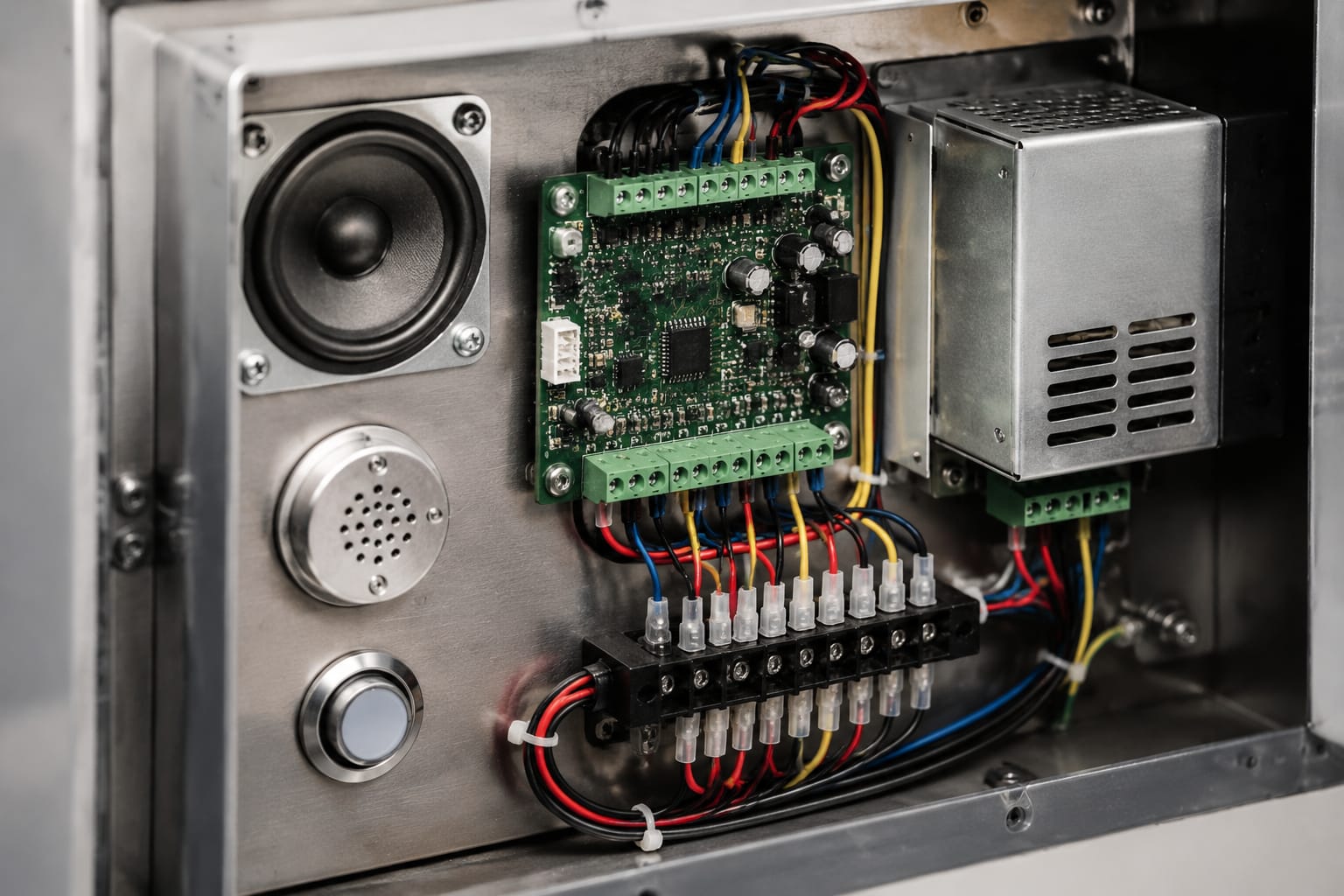

Estación de cabina

La estación de cabina suele instalarse detrás de la botonera, en el panel de operación o en una caja separada. Normalmente incorpora el botón de alarma, micrófono, parlante o auricular, indicador de llamada y una placa electrónica. En sistemas más modernos, puede incluir marcación automática o comunicación manos libres.

Al revisar una estación de cabina, confirme:

• Dimensiones del módulo y forma de montaje.
• Posición del botón, parlante, micrófono y conectores.
• Tensión de operación y polaridad.
• Número de conductores requeridos.
• Tipo de comunicación: analógica, bus, telefónica o digital.
• Compatibilidad con la botonera y el acabado de cabina.
• Funcionamiento del botón de alarma y señalización asociada.

En una reparación puntual, un [teléfono intercomunicador para ascensor](/products/intercom-phone-elevator-parts-lift-accessories/) debe compararse contra la referencia existente, sus terminales y su sistema de alimentación antes de definirlo como reemplazo.

Estación de sala de máquinas

La estación de sala de máquinas permite atender llamadas durante inspecciones, mantenimiento o labores técnicas. Puede ser un teléfono mural, un auricular, una unidad de mesa o un módulo dentro del tablero de control.

Esta estación es útil como punto técnico, pero no debe considerarse automáticamente como el único canal de atención de personas atrapadas. La pregunta práctica es simple: ¿hay alguien disponible allí cuando la cabina queda detenida? Si la respuesta es no, se necesita un punto de atención adicional o un desvío hacia una central que sí pueda responder.

También conviene separar el diagnóstico del intercomunicador de otros problemas del ascensor. Si la cabina no recibe energía, está detenida por una falla del controlador o tiene una alarma de puertas, el sistema de voz puede seguir funcionando correctamente. Cada condición debe probarse por separado.

Estación de portería o puesto de vigilancia

El puesto de vigilancia es normalmente el receptor más útil cuando existe cobertura durante la operación del edificio. La estación debe ser audible en un entorno con ruido, estar identificada y permitir reconocer rápidamente qué cabina está llamando.

En inmuebles con varias cabinas, una estación central debe mostrar o comunicar como mínimo el origen de la llamada. De lo contrario, el personal puede responder sin saber desde qué ascensor se solicita ayuda, lo que retrasa la coordinación con mantenimiento.

No instale la estación donde el sonido del timbre pueda quedar cubierto por música, tráfico, equipos de seguridad u otras alarmas. También es importante evitar que el cable de comunicación comparta rutas problemáticas con fuentes de interferencia sin la protección o separación que requiera el sistema.

Fuentes de alimentación y respaldo de energía

La alimentación es uno de los puntos más críticos del sistema. Un intercomunicador puede operar con tensión proveniente del tablero, una fuente dedicada, una batería, una línea telefónica o una combinación de estos elementos. La configuración exacta debe revisarse en el diagrama del equipo, no deducirse por el voltaje nominal de otros componentes del ascensor.

El respaldo es especialmente relevante porque una emergencia puede coincidir con un corte de suministro. Si la estación de cabina depende solo de la red principal y no existe una fuente alternativa, la comunicación puede dejar de funcionar precisamente en el escenario para el que fue instalada.

Al evaluar la alimentación, revise:

• Tensión nominal de entrada y salida.
• Corriente disponible para todas las estaciones conectadas.
• Corriente de reposo y consumo durante una llamada.
• Tipo de batería, si corresponde, y condición de sus bornes.
• Tiempo de autonomía previsto por el diseño del sistema.
• Protección mediante fusible y puesta a tierra cuando aplique.
• Señales de baja batería, falla de carga o ausencia de tensión.
• Relación entre la fuente del intercomunicador y la energía de emergencia del ascensor.

Una fuente dedicada no es necesariamente intercambiable entre marcas o sistemas. Además del voltaje, importan el conector, la polaridad, el modo de carga de batería, la capacidad de salida y las señales de supervisión. Para sistemas que usan una fuente específica, conviene contrastar la placa de datos y el esquema con la [fuente de alimentación dedicada para intercomunicador](/products/intercom-dedicated-power-supply-otis-elevator-parts-lift-accessories/) correspondiente antes de pedir un repuesto.

No se debe reemplazar una batería por otra de diferente tensión o tecnología sin validar la compatibilidad del cargador. Tampoco es recomendable puentear protecciones para “probar” el audio: una falla de alimentación puede dañar la placa, afectar otros circuitos o producir una condición difícil de rastrear.

Cableado e interfaces de comunicación

El cableado une la estación de cabina, el cable viajero, el controlador, las estaciones remotas y, cuando existe, la red externa. Es una parte habitual de las fallas intermitentes porque está expuesta a movimiento continuo dentro del cable viajero y a intervenciones acumuladas en cajas, tableros y botoneras.

El número de hilos no identifica por sí solo el tipo de sistema. Dos conductores pueden transportar audio, alimentación o una comunicación de bus, según la arquitectura. Por eso, antes de desconectar o empalmar, es necesario documentar terminal por terminal.

Recorrido típico del cable

En muchos equipos, el circuito parte de la estación de cabina, pasa por el cable viajero hasta la caja de conexiones o el controlador y continúa hacia la estación remota. Si hay línea telefónica, módulo celular o red IP, la ruta se prolonga hasta esa interfaz.

Los puntos que merecen una inspección prioritaria son:

• Borneras flojas, sulfatadas o mal rotuladas.
• Conductores quebrados en zonas de flexión del cable viajero.
• Empalmes sin protección o con aislación deteriorada.
• Cables de audio junto a conductores de potencia sin el criterio de separación requerido.
• Conectores mal asegurados detrás de la botonera.
• Cambios de cableado realizados durante una modernización previa.
• Pantallas o drenajes conectados de forma incorrecta, cuando el diseño los usa.

Antes de medir, desenergice y aplique los procedimientos de seguridad que correspondan a la intervención. Las mediciones y pruebas dentro de un tablero de ascensor deben ser realizadas por personal calificado y conforme al esquema del fabricante.

Compatibilidad de interfaces

La interface determina qué puede conectarse al sistema. Un equipo de cabina con salida para circuito interno no se convierte en teléfono público solo añadiendo un conector. Del mismo modo, un comunicador GSM o IP puede requerir programación, red estable, tarjeta SIM, parámetros de marcación o un gateway compatible.

Verifique siempre:

1. La marca, modelo y referencia del controlador o intercomunicador actual.
2. El diagrama de terminales y la función de cada conductor.
3. La tensión y el método de alimentación.
4. El protocolo o tipo de señal usado.
5. El tipo de estación receptora.
6. Los requisitos de integración con otros equipos.
7. La posibilidad de conservar el cableado existente sin comprometer el desempeño.

En equipos de marca específica, una pieza compatible por referencia puede reducir incertidumbre de montaje. Por ejemplo, al evaluar un [intercomunicador para ascensores Hitachi](/products/intercom-system-phone-hitachi-elevator-parts-lift-accessories/), la referencia del repuesto debe contrastarse con el sistema instalado, no solo con la marca del ascensor.

Problemas de audio y calidad de llamada

Los fallos de comunicación suelen presentarse como ausencia total de llamada, audio en un solo sentido, sonido bajo, acople, interferencia, timbrado constante o llamadas que se cortan. El síntoma orienta el diagnóstico, pero no identifica por sí solo el componente defectuoso.

Un error común es cambiar primero el módulo de cabina por ser el componente visible. Si el problema aparece solo cuando la cabina se desplaza, es más razonable sospechar del cable viajero o sus conexiones. Si el audio falla en todos los puntos, la fuente o la estación principal pueden ser el origen.

El ruido de fondo también puede tener una causa mecánica. Rejillas obstruidas, micrófonos cubiertos por pintura, parlantes con humedad o botoneras deformadas afectan la inteligibilidad. La limpieza debe realizarse sin introducir líquidos ni modificar las partes acústicas del equipo.

Planificación de reemplazo y modernización

El reemplazo adecuado comienza con una evaluación del sistema existente. Cambiar solo una estación puede ser eficiente si el equipo original está identificado, el cableado se encuentra en buen estado y la arquitectura sigue siendo útil. Una modernización completa tiene más sentido cuando existen fallas recurrentes, estaciones obsoletas, puntos de atención mal definidos o una necesidad operativa distinta.

Información que se debe levantar antes de cotizar o comprar

Documente el sistema antes de retirar cualquier componente. Fotografías de conectores, etiquetas y rutas de cableado ayudan a evitar pedidos incorrectos y reducen el tiempo de instalación.

La información mínima incluye:

• Marca, modelo, número de parte y versión del intercomunicador.
• Fotos claras de ambos lados de las placas y de los conectores.
• Diagrama eléctrico disponible.
• Tensión de alimentación medida y especificada.
• Número de cabinas, estaciones y puestos receptores.
• Tipo de cable y cantidad de conductores instalados.
• Estado y ubicación de baterías o fuente de respaldo.
• Síntoma observado y condiciones en las que ocurre.
• Medidas, perforaciones y forma de montaje de la estación de cabina.
• Necesidad de conectarse a telefonía, GSM, IP o monitoreo externo.

Para importadores, distribuidores y empresas de mantenimiento, esta información también permite verificar equivalencias con mayor precisión. Kelevator suministra repuestos multimarcas para compradores B2B, distribuidores, contratistas de mantenimiento, empresas de modernización y fabricantes; una referencia completa y evidencia del sistema instalado son más útiles que solicitar un “teléfono universal”.

Reparar, reemplazar o actualizar

Reparar puede ser razonable cuando la falla está localizada en un pulsador, parlante, micrófono, conector, batería o cable, y se dispone de componentes compatibles. Debe confirmarse que el resto del sistema continúe siendo confiable.

Reemplazar por equivalencia es apropiado cuando la estación o fuente actual tiene una referencia identificable y se desea conservar la arquitectura. Antes de instalar, valide alimentación, terminales, dimensiones y funciones.

Actualizar el sistema conviene analizarlo cuando:

• No existe un puesto de atención con cobertura suficiente.
• Las llamadas no permiten identificar la cabina.
• Hay fallas repetidas en componentes sin soporte.
• El sistema depende de una tecnología o interfaz que ya no está disponible.
• La expansión del edificio exige atender más cabinas.
• Se requiere integrar la comunicación a una central de monitoreo.
• El cableado o la alimentación existentes ya no cumplen las necesidades del nuevo diseño.

La modernización no debe limitarse a seleccionar un equipo con más funciones. También hay que revisar qué ocurrirá durante una falla de energía, quién atenderá la llamada, cómo se programará el destino y cómo se verificará el sistema después de cada intervención.

Pruebas funcionales y de llamada de emergencia

Una prueba útil simula el recorrido completo de la comunicación: activación desde cabina, aviso en la estación receptora, conversación en ambos sentidos, identificación del origen y finalización de la llamada. Probar solo el tono de llamada no confirma que el sistema sea apto para una emergencia.

Realice las pruebas de forma coordinada, con personal autorizado y sin exponer a pasajeros a una situación de riesgo. Cuando se hagan pruebas con el ascensor en movimiento o con energía de respaldo, deben seguirse los procedimientos de seguridad de la empresa mantenedora y del fabricante.

Lista de verificación práctica

• Confirmar que el botón de alarma de cada cabina inicia la llamada.
• Verificar que la estación receptora emite un aviso perceptible.
• Confirmar que se identifica correctamente la cabina que llama.
• Hablar desde cabina hacia el puesto remoto y comprobar claridad de audio.
• Responder desde el puesto remoto y confirmar que la cabina escucha con claridad.
• Revisar que no haya acople, cortes ni interferencia importante.
• Probar cada estación receptora configurada en sistemas multiestación.
• Confirmar que el sistema conserva comunicación con la condición de respaldo prevista.
• Registrar la fecha, resultado, cabina probada y acciones correctivas.
• Repetir la prueba luego de cambiar cableado, fuente, batería, estación o configuración.

Las pruebas deben incluir una conversación real, no solo una verificación visual de indicadores. También conviene hacerlas con puertas cerradas y con el nivel de ruido normal del edificio, porque una comunicación técnicamente activa puede no ser inteligible en operación.

Preguntas frecuentes sobre intercomunicadores de ascensores

¿Un teléfono de cabina sirve para cualquier ascensor?

No necesariamente. La compatibilidad depende del tipo de comunicación, la alimentación, los conectores, el montaje, el cableado y la integración con la estación remota o el controlador. La marca del ascensor por sí sola no es suficiente para validar un repuesto.

¿Se puede conservar el cableado al modernizar el intercomunicador?

A veces sí, pero debe verificarse el número y estado de los conductores, distancia, interferencias y requisitos del nuevo sistema. Un equipo nuevo puede requerir un cableado, alimentación o interfaz distintos a los existentes.

¿Por qué funciona el intercomunicador cuando el ascensor está detenido, pero falla en movimiento?

Ese comportamiento puede indicar un conductor fatigado, una conexión defectuosa o una falla dentro del cable viajero. La prueba debe realizarse de manera controlada por personal técnico, revisando continuidad y conexiones mientras cambia la posición de la cabina.

¿La estación de sala de máquinas es suficiente para atender una emergencia?

Solo si existe personal disponible para responderla cuando ocurra la llamada. Si no hay presencia continua, se debe definir otro punto de atención o una arquitectura que permita comunicar la llamada a un puesto con cobertura efectiva.

Para decidir entre reemplazar una estación, una fuente o todo el sistema, primero levante la referencia del equipo, el esquema de conexión, la alimentación y las estaciones involucradas. Con esa información, es posible comparar repuestos compatibles y planificar una intervención que mantenga la comunicación operativa en condiciones normales y ante una emergencia.
