La luz de emergencia de un ascensor debe encenderse automáticamente cuando se interrumpe la alimentación normal de la cabina. Su función es mantener iluminado el interior durante una falla eléctrica para que los pasajeros puedan orientarse, usar la alarma o el intercomunicador y esperar asistencia sin quedar a oscuras.
Cuando no enciende, el problema no siempre está en la luminaria. Una batería degradada, una fuente de respaldo sin carga, un fusible abierto, una conexión floja o una tensión incompatible pueden producir el mismo síntoma. El diagnóstico debe verificar el conjunto completo antes de cambiar piezas.
Finalidad de la iluminación de emergencia del ascensor
La iluminación de emergencia es un sistema autónomo o respaldado que alimenta una o más lámparas de la cabina cuando desaparece la energía principal. Según el diseño del ascensor, también puede respaldar equipos de comunicación, una alarma, señalización u otros circuitos definidos por el fabricante.
Su objetivo inmediato es la seguridad dentro de la cabina, no mantener el ascensor operando. Ante un corte de energía, la maniobra puede detener el ascensor, activar un procedimiento de rescate o requerir intervención del personal autorizado. La luz de emergencia solo permite que el pasajero permanezca visible y orientado durante esa situación.
En mantenimiento, esta diferencia es importante:
- La luz de cabina convencional funciona con la alimentación normal.
- La luz de emergencia funciona desde una batería o una fuente con respaldo cuando falla esa alimentación.
- Un sistema de rescate automático, cuando existe, es otro conjunto y puede tener requisitos, batería y diagnóstico distintos.
- La falla de una lámpara de techo no confirma, por sí sola, una falla de iluminación de emergencia.
Una cabina puede parecer bien iluminada durante el servicio normal y, aun así, quedar sin iluminación en un corte. Por eso la revisión debe incluir una simulación controlada de pérdida de energía, siguiendo el procedimiento seguro aplicable al equipo.

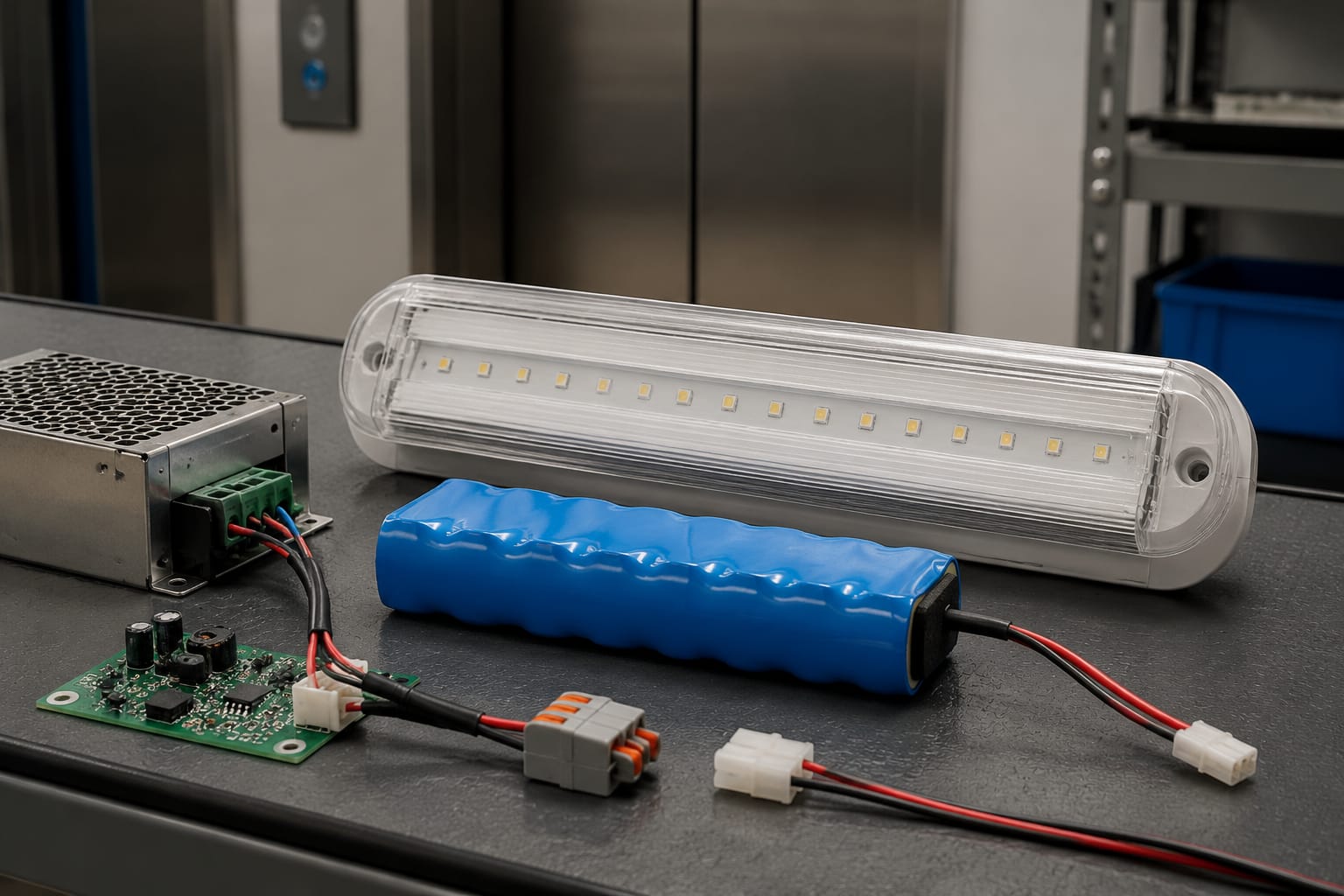

Unidades de luz, baterías y fuentes de alimentación
Un sistema típico reúne tres elementos: la unidad luminosa, el almacenamiento de energía y el circuito que carga, conmuta y protege esa energía. En algunos ascensores estos componentes están separados; en otros, se integran en una sola unidad.
Unidad luminosa de emergencia
Puede ser una luminaria LED específica, un módulo incorporado en la plafonería o una lámpara independiente. Debe brindar iluminación útil dentro de la cabina y estar conectada al circuito de respaldo, no solamente al circuito decorativo o de iluminación normal.
Al reemplazarla, no basta con que el conector encaje. Se debe confirmar:
- Tensión de trabajo nominal.
- Tipo de corriente: DC o AC, según el conjunto.
- Polaridad, especialmente en luminarias LED de corriente continua.
- Potencia o consumo compatible con la fuente y la batería.
- Tipo de conector, disposición de pines y longitud del cable.
- Dimensiones y puntos de montaje.
- Comportamiento esperado al entrar en modo de emergencia.
Para una aplicación de 12 V DC, una alternativa relevante es una luz de emergencia para cabina de ascensor DC 12 V. Antes de seleccionarla, el técnico debe contrastar la tensión, el conector y el esquema eléctrico con los del equipo instalado; que un componente sea físicamente parecido no demuestra compatibilidad.
Batería de respaldo
La batería almacena la energía que alimentará la luz durante el corte. Puede ser recargable sellada, de níquel-metal hidruro, de litio u otra química definida por el diseño del fabricante. No se debe asumir el tipo por la tensión impresa: dos baterías de igual voltaje pueden diferir en cargador, protección, capacidad, terminales y curva de carga.
Los datos que normalmente deben coincidir son:
| Dato por verificar | Por qué importa |
|---|---|
| Tensión nominal | Evita subalimentación, sobrecarga o daño del circuito. |
| Química de batería | La fuente de carga debe ser apta para esa química. |
| Capacidad | Influye en el tiempo de respaldo, pero no reemplaza la compatibilidad. |
| Conector y polaridad | Previene conexiones invertidas o adaptaciones inseguras. |
| Dimensiones y fijación | Asegura montaje estable dentro del gabinete o cabina. |
| Fecha, condición y ciclo de vida | Ayuda a detectar envejecimiento aunque la batería aún marque tensión. |
Una batería con tensión correcta en reposo puede fallar bajo carga. Es frecuente que un acumulador envejecido muestre una lectura aparentemente normal con el multímetro y caiga rápidamente cuando la luminaria se enciende. Por esa razón, la medición debe complementarse con una prueba funcional.

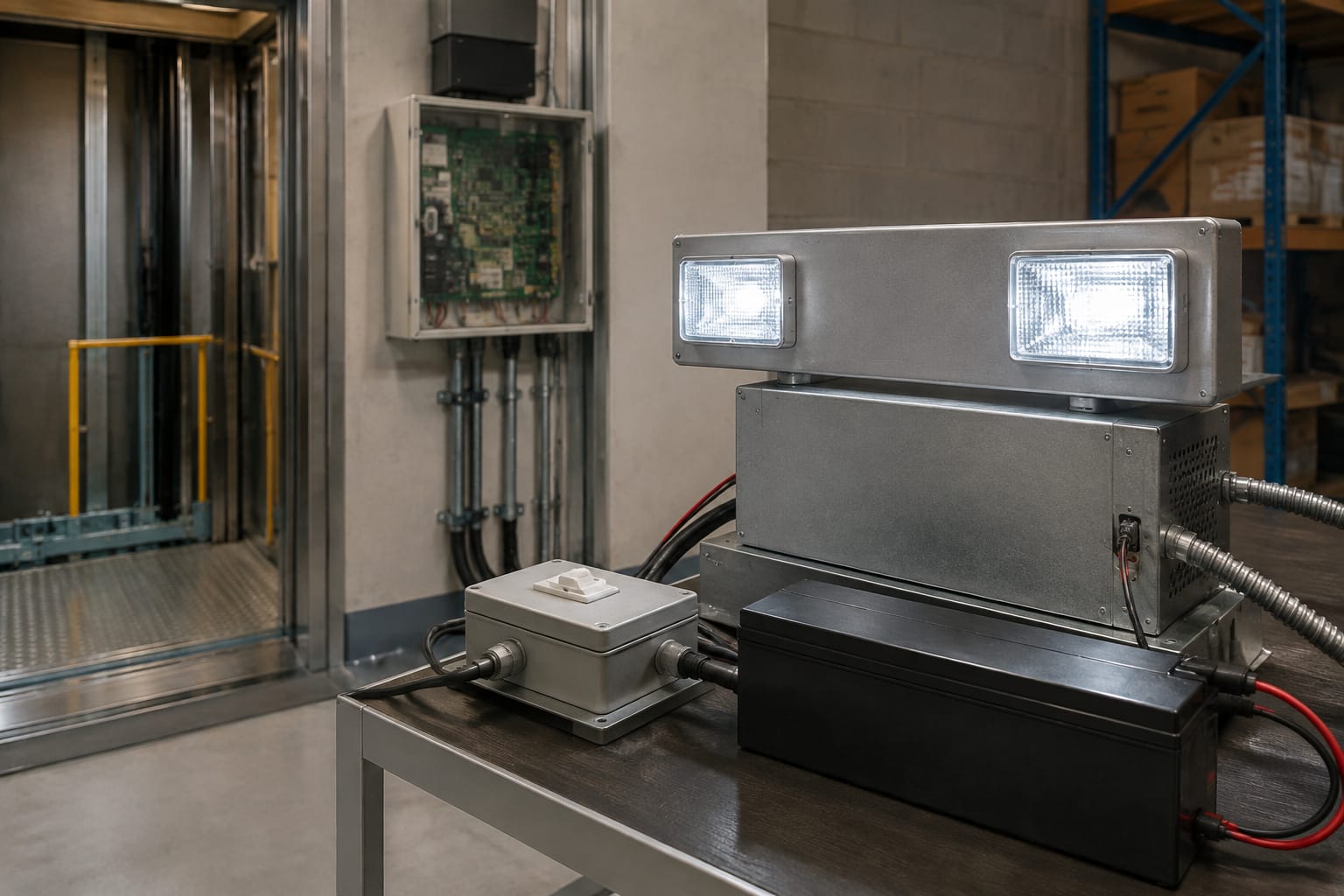

Fuente de alimentación o cargador de emergencia
La fuente recibe la energía normal disponible, alimenta o carga la batería y conmuta al respaldo cuando se pierde la red. Algunos modelos incluyen indicadores, fusibles, relés, protecciones contra inversión de polaridad y salidas separadas para luz, alarma o comunicación.
Su etiqueta suele indicar la entrada, salida, tipo de batería admitida y modelo. Esos datos son más confiables para seleccionar un reemplazo que una comparación visual de la placa. Una fuente nueva debe ser compatible tanto con la instalación eléctrica como con la carga que deberá respaldar.
Para revisar una opción de reemplazo, puede consultarse una fuente de alimentación para iluminación de emergencia de ascensor. La evaluación final debe confirmar el diagrama de bornes, las tensiones de entrada y salida, el tipo de batería y la capacidad de soportar la carga real de la cabina.
Modos de funcionamiento normal y de emergencia
En condiciones normales, la fuente recibe alimentación y mantiene la batería en el régimen de carga definido por su diseño. La luminaria de emergencia puede permanecer apagada, encendida como parte de la iluminación de cabina o en espera, según el modelo.
Cuando se pierde la alimentación normal, el circuito de conmutación debe transferir la carga a la batería. La luz de emergencia tiene que encenderse sin intervención del pasajero. Al volver la energía, el sistema debe retornar al modo normal y reanudar la carga de la batería.
Una secuencia básica esperada es la siguiente:
- Con alimentación normal presente, confirmar el estado indicado por la fuente y la condición de la iluminación de cabina.
- Simular el corte únicamente mediante el método autorizado para el ascensor, evitando abrir circuitos sin identificar su función.
- Verificar que la luz de emergencia se encienda y permanezca estable.
- Observar si otras cargas vinculadas al respaldo, como alarma o comunicación, siguen el comportamiento previsto por el diseño.
- Restaurar la alimentación normal y comprobar que el sistema recupere su estado de carga.
No conviene usar la desconexión de la batería como prueba principal. Esa acción no verifica la conmutación ante pérdida de red y, según el circuito, puede generar fallas o alarmas que compliquen el diagnóstico.
Fallas comunes de la luz de emergencia
La forma en que falla la iluminación aporta pistas. Aun así, una inspección visual no reemplaza las mediciones eléctricas ni el procedimiento del fabricante.
La luz no enciende cuando se corta la energía
Las causas habituales incluyen batería descargada o agotada, fusible abierto, fuente sin alimentación de entrada, salida dañada, cable cortado, conector suelto, polaridad invertida o luminaria defectuosa. También puede ocurrir que se esté probando el circuito equivocado y no la salida de emergencia.
Primero identifique el diagrama, la tensión nominal y los puntos de prueba. Luego compruebe si la fuente recibe alimentación normal, si carga la batería y si entrega tensión a la luminaria al entrar en respaldo.
La luz enciende, pero se apaga en pocos segundos o minutos
Este patrón suele apuntar a una batería que ya no sostiene carga. También puede originarse por una luminaria con consumo superior al previsto, una mala conexión que introduce caída de tensión o una fuente que no recarga correctamente.
No se debe aumentar la capacidad de la batería ni instalar una luminaria de mayor potencia como solución automática. Si el diseño de carga no está preparado para esos cambios, el resultado puede ser una carga incompleta, sobrecalentamiento o un tiempo de respaldo impredecible.
La luz queda encendida de forma permanente
Una lámpara de emergencia encendida con energía normal puede ser parte del diseño, pero si antes se comportaba distinto, revise el circuito de detección de red, el relé de conmutación, la alimentación de entrada y las conexiones de control. Una fuente que no detecta la red puede interpretar que existe un corte continuo y descargar la batería.
La luz parpadea o tiene poca intensidad
El parpadeo puede relacionarse con una batería débil, terminales sulfatados, conectores flojos, caída de tensión en el cableado, módulo LED deteriorado o una salida inestable de la fuente. Un LED que luce tenue no siempre está defectuoso; puede estar recibiendo una tensión insuficiente bajo carga.
El indicador de carga no responde
Los LED indicadores o displays sirven como referencia, pero no confirman por sí solos que la batería esté en buen estado. Un indicador encendido puede señalar que la fuente tiene alimentación, no necesariamente que entregue la corriente de carga correcta o que la batería conserve capacidad.
Revise tensión, batería y cableado
Antes de medir, desenergice y asegure los circuitos cuando el procedimiento lo exija. La cabina, el tablero de control y los sistemas de rescate pueden contener tensiones peligrosas. La intervención debe realizarla personal competente y autorizado para trabajar en ascensores.
Use el manual del modelo, el esquema de cableado y un multímetro adecuado. Evite puentear terminales, sustituir fusibles por valores mayores o retirar protecciones para “probar” el sistema.
Secuencia de diagnóstico práctica
- Documente la condición inicial. Registre el modelo de la fuente, la etiqueta de la batería, el tipo de luminaria y el síntoma observado. Tome nota de alarmas, indicadores y reparaciones previas.
- Inspeccione sin energizar. Busque cables pellizcados, aislamiento dañado, conectores flojos, corrosión, signos de calor, fusibles abiertos o montaje deficiente de la batería.
- Confirme la entrada de la fuente. Mida la tensión donde el diagrama indique la alimentación de entrada. Si no existe una entrada correcta, no atribuya la falla todavía a la batería ni a la luminaria.
- Mida la batería en reposo. Compare la lectura con el valor nominal y el rango indicado por el fabricante. Una lectura fuera de rango requiere investigar la batería y el cargador.
- Revise la carga. Con alimentación normal presente, verifique que la fuente entregue el régimen de carga previsto. La medición exacta y el método dependen de la química de la batería.
- Mida la salida en modo de emergencia. Durante una prueba controlada de pérdida de red, confirme la tensión en los bornes de la luminaria y observe la estabilidad bajo carga.
- Compruebe continuidad y polaridad. Con el circuito aislado cuando corresponda, revise el tramo entre fuente, batería y luminaria. No interprete continuidad como garantía de que el cable soportará carga; revise también terminales y caída de tensión.
- Pruebe el sistema ensamblado. Una reparación se valida con el conjunto instalado, no solo con una medición aislada en banco.
Un error frecuente es cambiar primero la luminaria porque es la pieza visible. Otro es medir la batería únicamente sin carga. Ambos enfoques pueden dejar intacta la causa real y generar reemplazos innecesarios.
Cómo elegir una fuente de alimentación de reemplazo
Una fuente de emergencia no debe elegirse solo por marca o por el parecido de los conectores. La compatibilidad eléctrica y funcional determina si cargará correctamente la batería y si mantendrá la iluminación cuando ocurra un corte.
Compare los siguientes criterios con la placa del componente retirado y el esquema del ascensor:
| Criterio | Qué confirmar antes de comprar |
|---|---|
| Alimentación de entrada | Tensión, frecuencia, corriente y tipo de conexión de la instalación. |
| Salida de respaldo | Tensión DC/AC, polaridad, corriente disponible y terminales. |
| Batería admitida | Química, tensión nominal, disposición y método de carga. |
| Carga conectada | Consumo total de luminaria y dispositivos que respalda el módulo. |
| Función de conmutación | Cómo cambia de red a batería y qué salidas controla. |
| Formato físico | Medidas, montaje, ventilación y accesibilidad para mantenimiento. |
| Interfaz con el equipo | Conectores, señales, fusibles, arnés y cualquier comunicación aplicable. |
En instalaciones con componentes específicos de fabricante, una fuente de emergencia para ascensor Hitachi debe contrastarse contra el número de parte, la etiqueta técnica y el cableado existente. La marca por sí sola no basta para afirmar que el repuesto es intercambiable.
También conviene diferenciar entre un reemplazo equivalente y una modificación del sistema. Cambiar a un módulo de otra tensión, química de batería o configuración puede requerir rediseñar el cableado, las protecciones y la validación funcional. No es una sustitución directa.
Kelevator suministra repuestos multimarca para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Para una consulta técnica de abastecimiento, el dato más útil es la identificación completa de la pieza retirada junto con fotos de sus etiquetas y conectores, no solo una descripción general de la falla.
Inspección rutinaria e intervalos de prueba
La frecuencia exacta de inspección y prueba debe seguir el programa de mantenimiento del equipo, las instrucciones del fabricante y los requisitos aplicables al edificio. No existe un único intervalo universal que sirva para todas las baterías, fuentes y configuraciones de ascensor.
Como práctica de mantenimiento, conviene incluir estos controles en la rutina programada:
- Estado físico de luminaria, cubierta, cableado y fijaciones.
- Indicadores de la fuente y presencia de alimentación normal.
- Condición de terminales, fusibles y conectores.
- Tensión y estado de la batería conforme al procedimiento aplicable.
- Prueba funcional de encendido al simular pérdida de alimentación.
- Registro de fecha, hallazgos, pieza reemplazada y resultado de la prueba.
La periodicidad puede requerir ajustes cuando hay calor excesivo en el gabinete, fallas recurrentes de red, baterías que se descargan antes de lo esperado o modificaciones en la iluminación de cabina. Las baterías son elementos consumibles: esperar a que fallen durante una emergencia no es un criterio de mantenimiento aceptable.
Mantenga los registros por ascensor. Esto permite comparar el comportamiento de una batería entre visitas, detectar fuentes que dejan de cargar gradualmente y evitar que un cambio de repuesto elimine información útil sobre la falla original.
Verifique la operación después de la reparación
Una reparación termina cuando el sistema responde correctamente en sus condiciones de uso, no cuando la luz vuelve a encender con la red presente. Tras reemplazar una batería, fuente, luminaria, fusible o tramo de cableado, ejecute una verificación completa y documentada.
La lista de cierre debe incluir:
- Confirmar que no queden cables sin sujeción, bornes expuestos ni cubiertas mal instaladas.
- Restaurar fusibles y protecciones con el tipo y valor especificados.
- Comprobar que la fuente recibe su alimentación normal.
- Revisar que la batería quede conectada con la polaridad correcta y fijada de forma segura.
- Simular la condición de emergencia mediante el procedimiento autorizado.
- Verificar encendido inmediato, intensidad estable y permanencia de la luz durante la prueba prevista.
- Restaurar la alimentación y confirmar el retorno al modo normal y la carga de la batería.
- Registrar modelo del repuesto, mediciones relevantes, fecha y resultado final.
Si la luz funciona pero la batería no retoma carga, la reparación sigue incompleta. Del mismo modo, si el módulo carga pero no conmuta al respaldo, el ascensor no cuenta con una iluminación de emergencia validada.
Una selección confiable parte de identificar la fuente, batería y luminaria instaladas, y luego verificar sus valores eléctricos, conexiones y función dentro de la cabina. Con esa información, el contratista o equipo de compras puede evaluar un repuesto compatible y confirmar su funcionamiento mediante una prueba real de respaldo.
