Umbral de puerta de ascensor: desgaste y reemplazo

El umbral de puerta de ascensor es la pieza ranurada ubicada en el piso de la cabina o del descanso que guía el movimiento inferior de las hojas. Si sus canales están sucios, deformados o demasiado gastados, la puerta puede rozar, vibrar, desalinearse o no cerrar de manera uniforme.

Para decidir entre limpieza, reparación o cambio, no basta con observar el aspecto superficial. Se debe identificar si se trata de un umbral de cabina o de piso, revisar el perfil de las ranuras, medir el ancho y los puntos de fijación, y confirmar la relación con las guías inferiores, las hojas y el operador de puerta.

Función del umbral de puerta del ascensor

El umbral sostiene la referencia inferior de las puertas. Sus ranuras alojan las guías o patines inferiores de cada hoja, evitando que estas se desplacen hacia adelante o hacia atrás mientras abren y cierran.

En una puerta en buen estado, la hoja se mueve con holgura controlada: no debe raspar contra el umbral, salirse de su recorrido ni golpear los extremos de la ranura. El umbral no es un componente pasivo; trabaja junto con los paneles, carros colgantes, rodajes, guías inferiores y el operador de puerta.

Sus funciones principales son:

• Guiar la trayectoria inferior de las hojas.
• Limitar el juego lateral de la puerta.
• Mantener una separación uniforme entre paneles y marco.
• Resistir el tránsito peatonal y el ingreso de polvo, piedras o residuos.
• Favorecer un cierre estable cuando las puertas están correctamente ajustadas.

El término inglés elevator door sill suele emplearse en catálogos internacionales. En Perú también se usa “umbral”, “solera” o “riel inferior”, aunque “umbral de puerta” describe mejor la pieza visible y ranurada del acceso.

Umbral de cabina y umbral de piso: diferencias importantes

Los dos tipos cumplen una función de guiado, pero se instalan en ambientes y conjuntos mecánicos distintos. Confundirlos puede llevar a comprar una pieza incompatible incluso cuando las dimensiones generales parecen similares.

El umbral de cabina debe verificarse junto con la configuración de las hojas: apertura central, lateral, telescópica u otra disposición. El número de canales, su posición y la distancia entre ellos dependen de cómo se desplazan las hojas.

En los descansos, además de las guías inferiores, importa la relación con el marco, la cerradura de piso y la nivelación de la entrada. Una pieza que sobresale, queda hundida o tiene una pendiente inadecuada puede generar roce, retención de suciedad o un borde incómodo para el tránsito.

Materiales y perfiles habituales

El aluminio es común en umbrales por su relación entre peso, resistencia a la corrosión y facilidad para fabricar perfiles ranurados. Sin embargo, no todos los perfiles de aluminio son equivalentes: varían la aleación, la geometría, el espesor de las paredes internas, el acabado y la resistencia de las zonas sometidas a tránsito.

También se encuentran umbrales de acero inoxidable, acero u otros diseños específicos del fabricante. La selección debe responder a la puerta existente y al entorno de instalación, no solo a una preferencia de material.

Perfiles ranurados

El perfil define la forma y ubicación de los canales por donde circulan las guías inferiores. Entre las variables que deben coincidir están:

• Cantidad de ranuras.
• Ancho y profundidad de cada ranura.
• Distancia entre centros de ranuras.
• Forma de los bordes y labios internos.
• Altura total del perfil.
• Geometría de los extremos.
• Posición de los taladros de fijación.

Un perfil con dos canales no necesariamente reemplaza a otro de dos canales. Una diferencia pequeña en la distancia entre ranuras puede obligar a las guías a trabajar forzadas y producir desgaste prematuro.

Perfil recto, recortado y configuraciones especiales

Algunos umbrales se suministran en tramos rectos para cortar o mecanizar según la instalación. Otros ya incluyen extremos, recortes, perforaciones o una configuración asociada a una puerta determinada. La pieza debe revisarse contra la muestra retirada o contra planos y datos verificables del equipo.

Al evaluar un umbral de aleación de aluminio de 60 mm tipo F, confirme que “60 mm” corresponda a la dimensión relevante para su instalación. El ancho comercial por sí solo no valida el perfil, los canales, los taladros ni la compatibilidad con las guías inferiores.

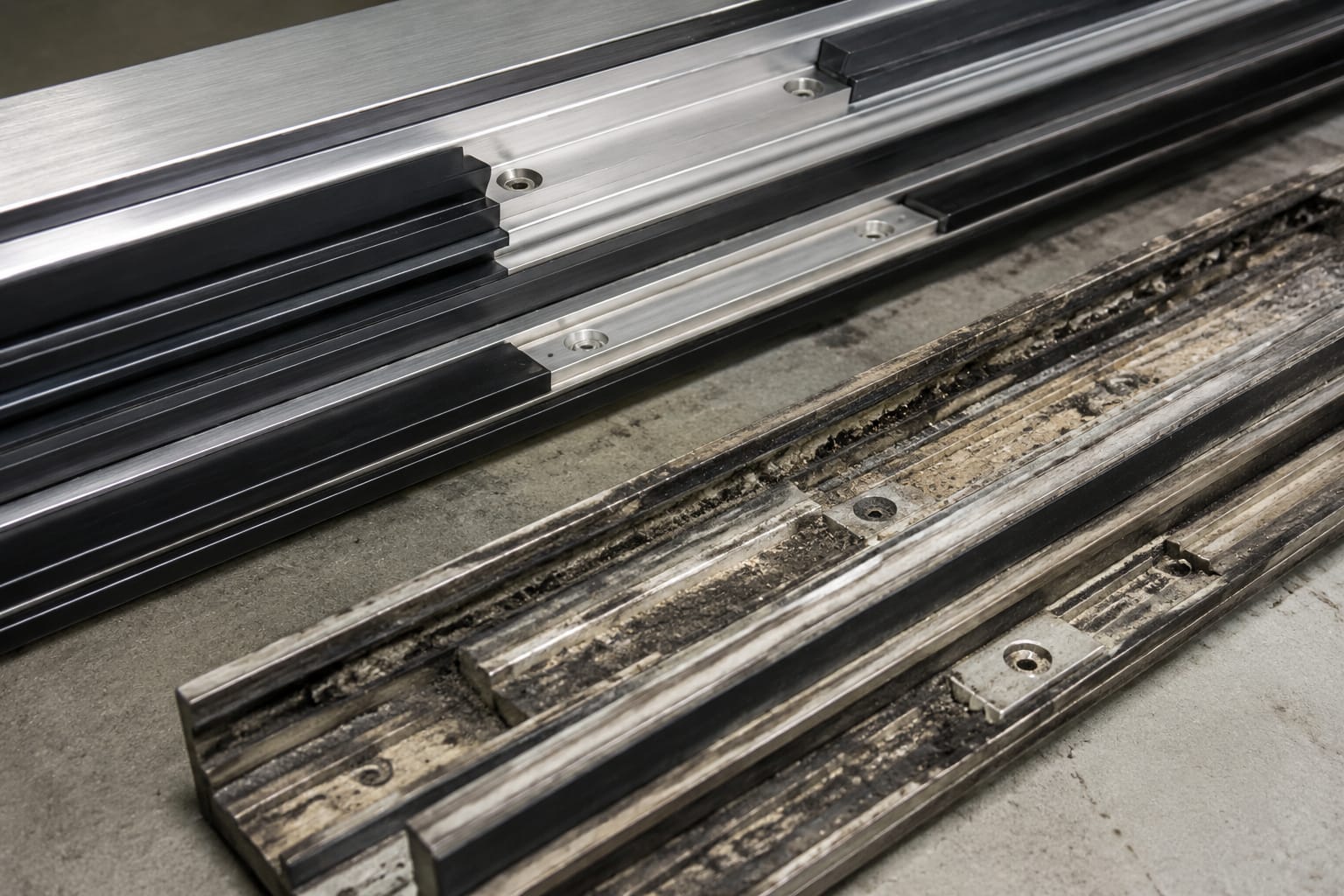

Señales de desgaste, daño u obstrucción

La acumulación de polvo dentro de las ranuras es una causa frecuente de problemas de puerta. En edificios con obra cercana, tránsito intenso o limpieza deficiente, pueden ingresar arena, grapas, piedras pequeñas, residuos de sellador y objetos metálicos. Estos materiales aumentan la fricción y pueden deformar o desgastar patines y guías.

Revise el umbral cuando aparezcan estas señales:

• La puerta hace un ruido de raspado al abrir o cerrar.
• Una hoja se traba en un punto específico del recorrido.
• El cierre queda irregular entre una hoja y otra.
• Se observan virutas de plástico, metal o aluminio dentro de las ranuras.
• Las guías inferiores presentan desgaste desigual.
• Los bordes de los canales están golpeados, levantados o agrietados.
• La hoja tiene un movimiento lateral excesivo.
• El operador detiene o invierte la puerta sin una causa aparente.
• El umbral está flojo, hundido o presenta separación respecto al piso.

Una ranura sucia no siempre exige reemplazo. Si el canal conserva su geometría, el umbral está firmemente instalado y las guías no se han dañado, una limpieza técnica y el ajuste del conjunto pueden resolver el problema.

En cambio, conviene planificar el reemplazo cuando hay deformación permanente del perfil, fisuras, material faltante, taladros fatigados, canales ensanchados o una base que ya no permite una fijación firme. No compense un umbral deteriorado aumentando la fuerza del operador o forzando el ajuste de las hojas: esa medida traslada la carga a otros componentes.

Prácticas de limpieza e inspección

La limpieza debe realizarse dentro del mantenimiento de puertas y por personal autorizado, con el ascensor asegurado según el procedimiento aplicable. Antes de intervenir, se debe evitar el acceso de pasajeros y controlar cualquier movimiento de cabina o puerta que pueda exponer al técnico.

Para una inspección básica y ordenada:

1. Retire residuos sueltos con aspiradora de boquilla estrecha o una herramienta no agresiva.
2. Revise las ranuras con iluminación suficiente para detectar piedras, rebabas, objetos metálicos o material incrustado.
3. Limpie sin rayar los labios internos ni agrandar los canales.
4. Compruebe que el umbral esté asentado y que sus fijaciones no tengan juego.
5. Observe la condición de las guías inferiores y su paso por toda la longitud de la ranura.
6. Accione las puertas y verifique si el roce aparece en un punto concreto.
7. Registre medidas, fotos y posición de fijaciones antes de desmontar una pieza.

No es recomendable aplicar grasa o lubricantes de uso general dentro de las ranuras salvo que la documentación técnica del fabricante del equipo lo indique expresamente. En muchos casos, el lubricante atrapa polvo y forma una pasta abrasiva que acelera el desgaste.

Tampoco se debe usar una amoladora, cincel o herramienta de impacto para “recuperar” un canal sin evaluar el perfil. Alterar la geometría puede cambiar la guía de la hoja y dejar bordes que dañen los patines.

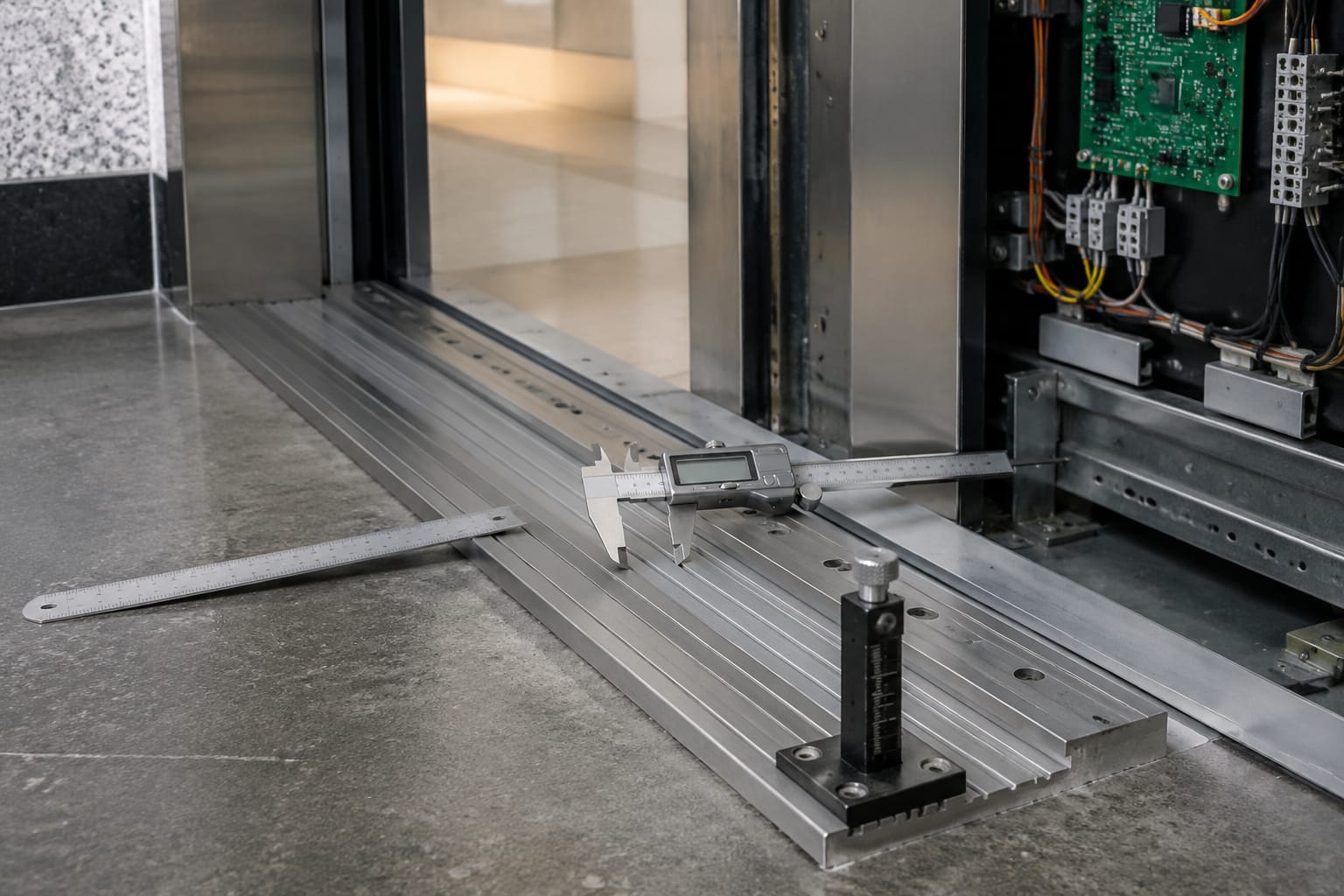

Cómo medir el perfil, ancho y puntos de fijación

La compra de un umbral debe basarse en una identificación dimensional completa. Una foto frontal ayuda, pero no sustituye una medición. Cuando sea posible, mida la pieza retirada; si debe medirse instalada, documente claramente desde qué referencia se toma cada valor.

Medidas que debe registrar

Prepare una ficha de levantamiento con lo siguiente:

• Tipo de puerta: central, lateral, telescópica u otra.
• Ubicación: cabina o descanso.
• Ancho total visible y largo total del umbral.
• Alto del perfil y espesor donde sea accesible.
• Número de canales.
• Ancho, profundidad y forma de cada canal.
• Distancia entre centros de ranuras.
• Distancia de cada ranura a los bordes exteriores.
• Cantidad, diámetro y posición de los taladros.
• Distancia de los taladros a los extremos y entre centros.
• Forma de cortes, esquinas, extremos y uniones.
• Marca, modelo o referencia identificable de la puerta, cuando exista.
• Fotografías perpendiculares, laterales y de detalle con escala métrica.

Use un calibrador para anchos y profundidades pequeñas, cinta métrica para longitudes generales y una regla metálica recta para verificar si hay alabeo. Las medidas deben expresarse en milímetros y no estimarse desde fotografías.

Compatibilidad que no se ve a simple vista

El aspecto externo puede ser engañoso. Antes de aprobar una sustitución, verifique:

• Que las guías inferiores ingresen a las ranuras sin quedar prensadas ni demasiado libres.
• Que la altura del umbral mantenga la relación correcta con el nivel del piso acabado.
• Que las fijaciones coincidan con una base capaz de soportarlas.
• Que el corte no elimine zonas necesarias para los taladros o apoyos.
• Que no interfiera con el marco, zócalos, sellos o elementos de la puerta.
• Que el perfil sea adecuado para la mano de apertura y número de hojas.

Un error común es pedir un umbral solo por largo y luego cortar una pieza que no coincide en el patrón de perforaciones. Esto añade trabajos de mecanizado, puede debilitar el perfil y no garantiza que la nueva distribución de fijaciones sea apropiada para la base existente.

Verificaciones relacionadas con la alineación de paneles

Un umbral desgastado puede causar desalineación, pero no es la única causa. Antes de atribuir un problema al perfil inferior, inspeccione el sistema completo de suspensión y guiado.

La hoja debe colgar correctamente desde el carro superior y mantener una posición estable en sus guías inferiores. Si el panel está vencido, un rodaje tiene holgura o las guías inferiores están gastadas, un umbral nuevo podría presentar el mismo roce desde el primer día.

Revise especialmente:

• Nivel y aplome de las hojas.
• Separaciones laterales y entre paneles.
• Estado de patines, guías o zapatas inferiores.
• Juego de rodajes y herrajes de suspensión.
• Estado del carril superior y del operador.
• Fijación de los paneles y ausencia de deformaciones.
• Sincronización de las hojas durante apertura y cierre.
• Interferencia con sellos, marcos o accesorios.

Cuando el diagnóstico identifica desgaste en el sistema de suspensión, compare la configuración del panel con los componentes compatibles. Por ejemplo, un panel colgante de puerta de cabina 1000-58 con ruedas debe validarse por sus medidas y tipo de puerta antes de considerarlo como reemplazo. Para aplicaciones de puerta de piso, corresponde revisar componentes destinados a ese conjunto, como un panel colgante de puerta 1000-58 con ruedas.

No ajuste solo una hoja para ocultar una diferencia causada por el umbral. La corrección debe conservar la holgura de diseño en todo el recorrido y permitir que las puertas cierren, reabran y se acoplen sin esfuerzo anormal.

Reemplazo y pruebas finales de puerta

El reemplazo requiere coordinar el umbral con el estado de las guías inferiores y la estructura de fijación. Antes de desmontar, documente la posición de la pieza, las medidas y cualquier calce o elemento de soporte existente. Esto reduce el riesgo de alterar la altura de la puerta o perder referencias durante el montaje.

Una secuencia general de trabajo incluye:

1. Asegurar el equipo y restringir el acceso al área de trabajo.
2. Verificar el repuesto frente a la ficha dimensional y la pieza existente.
3. Retirar el umbral dañado sin comprometer la base, el marco o los acabados.
4. Limpiar la superficie de apoyo y corregir solo las condiciones autorizadas de fijación.
5. Instalar el nuevo perfil respetando su nivel, alineación y sistema de sujeción.
6. Comprobar el recorrido de cada guía inferior a lo largo de toda la ranura.
7. Ajustar los paneles y componentes relacionados según la documentación técnica aplicable.
8. Probar la puerta repetidamente bajo condiciones controladas.

Las pruebas finales deben confirmar apertura completa, cierre uniforme, ausencia de roce, holguras consistentes, operación correcta de los sistemas de reapertura y funcionamiento normal de las puertas de cabina y de piso. También conviene observar varios ciclos, porque algunos roces aparecen solo al final del recorrido o cuando las hojas se acoplan.

No entregue el ascensor al servicio si existe contacto continuo entre hoja y umbral, un panel con juego lateral excesivo, fijaciones flojas o funcionamiento irregular del sistema de puerta. La evaluación final corresponde a personal competente y debe seguir los procedimientos del fabricante, el contrato de mantenimiento y los requisitos aplicables a la instalación.

Preguntas frecuentes

¿Se puede reparar un umbral de aluminio rayado?

Los rayones superficiales pueden no afectar el funcionamiento. Sin embargo, si hay rebabas, fisuras, deformación de las ranuras o pérdida de material en las zonas de guiado, es necesario evaluar el cambio. Pulir o limar sin controlar la geometría puede empeorar la holgura de las guías.

¿Cada cuánto se debe cambiar el umbral?

No existe una frecuencia universal. Depende del tránsito, el ambiente, la limpieza, la condición de las guías inferiores y la calidad de la instalación. Se reemplaza por condición: cuando ya no mantiene el guiado, la fijación o la geometría necesaria para operar con seguridad y regularidad.

¿Un umbral de mayor ancho es siempre mejor?

No. El ancho debe corresponder a la estructura de la puerta, el acabado del piso, las fijaciones y el perfil de guiado. Una pieza más ancha puede interferir con el marco o requerir modificaciones que no son adecuadas para el conjunto existente.

¿Qué información debe enviar un comprador para cotizar el repuesto correcto?

Como mínimo: fotos con escala, largo y ancho total, perfil lateral, número y medidas de las ranuras, patrón de taladros, ubicación de instalación, tipo de puerta y referencia del equipo cuando esté disponible. Una muestra física o un plano mejora la validación de compatibilidad.

Para una compra técnica, reúna la ficha de medidas, fotos del conjunto de puerta y la condición de las guías inferiores antes de solicitar alternativas. Kelevator suministra repuestos multimarcas para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; la validación final debe centrarse siempre en la compatibilidad real con la instalación.
