El contrapeso de ascensor equilibra parte del peso de la cabina y de su carga nominal en los equipos de tracción. Gracias a ese balance, la máquina necesita menos esfuerzo para mover el sistema, mejora el control del desplazamiento y se reducen exigencias innecesarias sobre los cables, la polea de tracción y el motor.

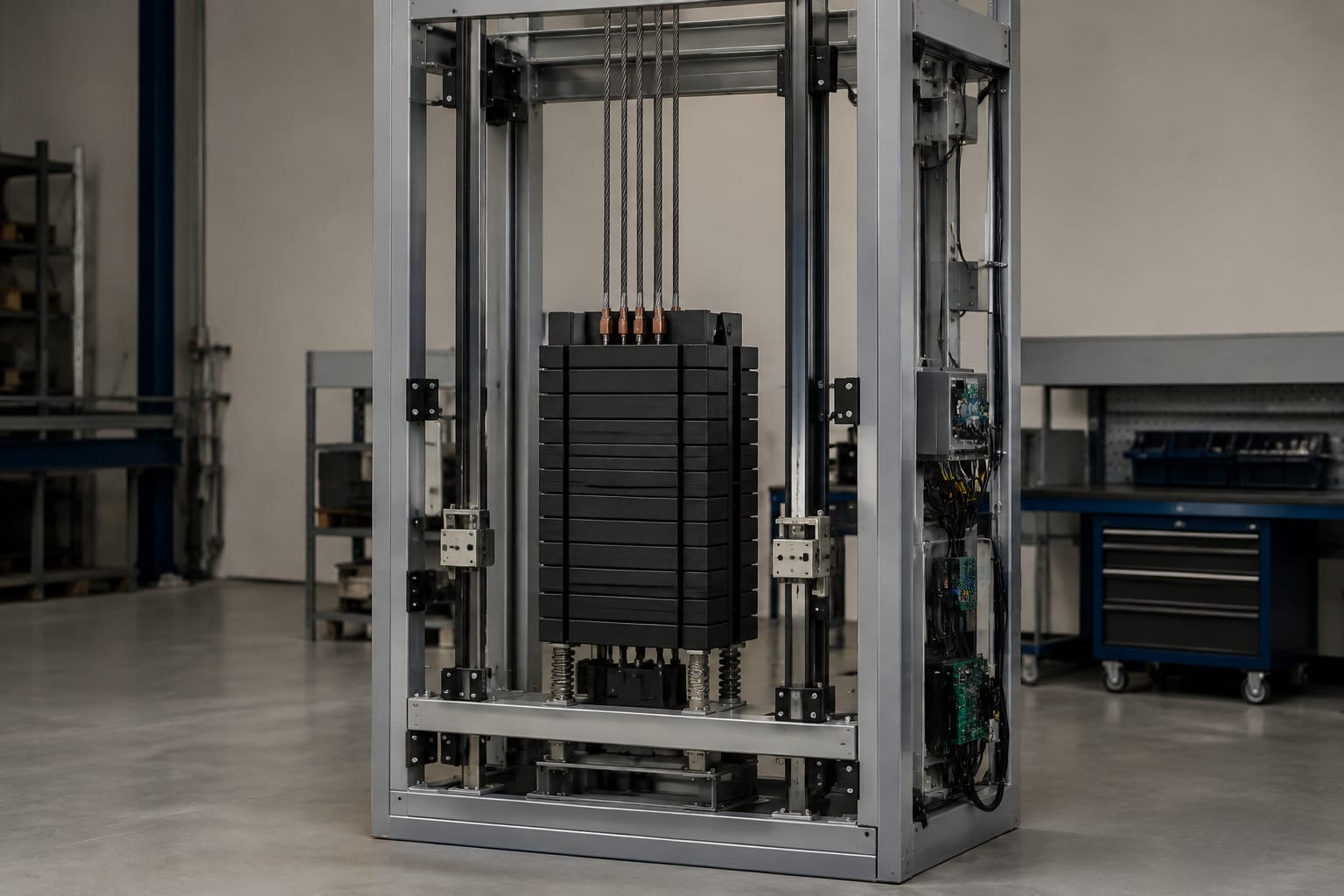

Un conjunto de contrapeso no es solo una masa de pesas. Incluye un bastidor, pesas de relleno, elementos de guiado, conexiones de suspensión y, según el diseño, componentes de compensación y retención. Cualquier intervención debe ejecutarse con el ascensor fuera de servicio, asegurado y por personal técnico competente.
Por qué los ascensores de tracción usan contrapesos
En un ascensor de tracción, la cabina y el contrapeso están conectados por cables de suspensión que pasan sobre la polea de tracción. Cuando la cabina sube, el contrapeso baja; cuando la cabina baja, el contrapeso sube.
El contrapeso se calcula para compensar el peso de la cabina vacía más una fracción de la carga nominal. Esa fracción no debe asumirse ni modificarse en campo: depende del diseño original del equipo, de su capacidad, su sistema de suspensión y otros parámetros de ingeniería.
Su función práctica es reducir la diferencia de carga que debe vencer la máquina. En vez de elevar siempre el peso completo de la cabina o de la cabina cargada, el sistema trabaja con una carga más balanceada.
Esto aporta beneficios operativos claros:
- Reduce el esfuerzo requerido a la máquina de tracción.
- Favorece una tracción estable entre cables y polea.
- Ayuda a controlar el consumo energético del sistema.
- Limita esfuerzos que acelerarían el desgaste de componentes mecánicos.
- Contribuye a un viaje más consistente cuando el equipo está correctamente ajustado.
El contrapeso no reemplaza los dispositivos de seguridad del ascensor. El limitador de velocidad, el paracaídas, los frenos de máquina, los finales de carrera y los buffers cumplen funciones independientes. Pensar que aumentar el peso del contrapeso corregirá una falla de tracción, nivelación o frenado es un error de diagnóstico que puede crear un riesgo adicional.

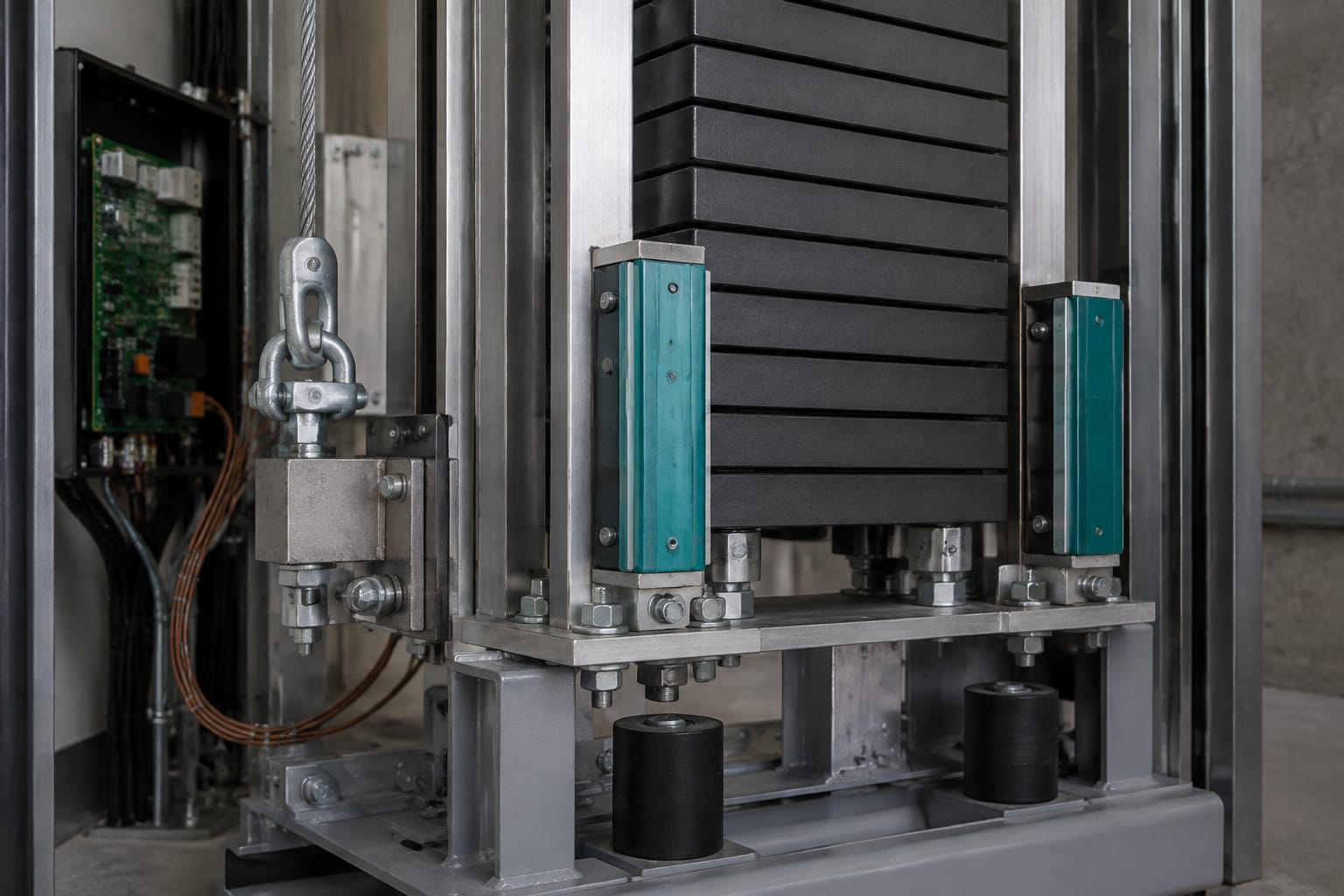

Bastidor de contrapeso y pesas de relleno
El bastidor, también llamado marco de contrapeso, es la estructura que mantiene las pesas de relleno alineadas y transmite las cargas a las conexiones de suspensión. Habitualmente incorpora travesaños superiores e inferiores, perfiles laterales y medios de retención que evitan que las pesas se desplacen o salgan de su alojamiento.
Las pesas de relleno pueden fabricarse en hierro fundido, acero u otros materiales especificados para el sistema. Se apilan dentro del bastidor hasta completar la masa definida en el diseño. No deben sustituirse con piezas improvisadas, materiales de densidad desconocida ni elementos que no tengan el formato y la retención previstos.
Qué verificar en el bastidor
Durante una inspección, conviene revisar lo siguiente:
- Deformaciones, fisuras, corrosión relevante o impactos en los perfiles.
- Estado de uniones soldadas, pernos, tuercas, pasadores y placas de fijación.
- Verticalidad del conjunto y ausencia de interferencias durante su recorrido.
- Estado de las piezas de retención superiores e inferiores.
- Pesas íntegras, correctamente asentadas y sin movimiento lateral excesivo.
- Identificación visible del conjunto cuando el fabricante la haya previsto.
Una pesa dañada o mal contenida puede alterar la distribución de carga y comprometer la retención del conjunto. Además, el problema puede pasar inadvertido si la inspección se limita a mirar el bastidor desde una sola cara. Es necesario revisar los puntos de apoyo, el apilamiento y el espacio disponible en toda la carrera.
Cuándo investigar cambios de masa
La modernización de una cabina, la instalación de nuevos acabados, puertas más pesadas o equipos adicionales puede cambiar su masa. Antes de agregar o retirar pesas del contrapeso, debe realizarse una evaluación técnica del sistema completo. La modificación afecta la relación de balance, la tracción, el comportamiento del freno y los márgenes de seguridad definidos por el fabricante y la normativa aplicable.
Patines de guía y rieles guía
Los patines de guía mantienen al contrapeso dentro de la trayectoria marcada por sus rieles guía. Su objetivo es evitar desplazamientos laterales excesivos, reducir roces anómalos y permitir un recorrido controlado dentro del ducto.
Según el diseño, pueden emplearse patines deslizantes con revestimientos de baja fricción o guías de rodillo. Los patines deslizantes suelen incorporar una zapata o revestimiento reemplazable que trabaja en contacto con el riel. Los modelos de rodillo usan ruedas ajustadas para guiar el movimiento con menor resistencia, pero requieren verificación de rodamientos, fijaciones y ajuste.
No basta con pedir “patines de contrapeso”. La compatibilidad depende de la geometría del riel, la forma de fijación, las dimensiones del cabezal, el tipo de revestimiento y el fabricante o modelo del equipo.
Para conjuntos que emplean perfiles huecos, puede ser relevante comparar soluciones como una guía para riel hueco de contrapeso con revestimiento tipo W o una zapata para riel hueco de contrapeso tipo M. La denominación comercial por sí sola no confirma compatibilidad: se debe cotejar la muestra, plano o medida del componente existente.
Señales de desgaste en patines y rieles
Un patín deteriorado puede causar ruido, vibración, roce irregular o marcas sobre el riel. Entre los hallazgos habituales están el revestimiento agrietado, endurecido, desgastado de manera desigual o separado de su soporte.
En los rieles, se debe buscar:
- Suciedad adherida, grasa no prevista o residuos que afecten el deslizamiento.
- Marcas de roce continuas, rebabas, corrosión o zonas golpeadas.
- Desalineación de uniones entre tramos.
- Fijaciones, soportes o empalmes que requieran evaluación.
- Holguras que no correspondan al ajuste de diseño.
Lubricar sin criterio no es una solución universal. Algunos sistemas de guiado están diseñados para operar secos y otros requieren productos o procedimientos específicos. Aplicar grasa inadecuada puede atrapar polvo, incrementar el desgaste o alterar el comportamiento del patín.
Conexiones de compensación y suspensión
Las conexiones de suspensión unen el bastidor del contrapeso con los cables o medios de suspensión del ascensor. Pueden incluir placas, barras, grilletes, pasadores, resortes u otros elementos definidos por el fabricante. Su condición es crítica porque transmiten la carga del contrapeso al sistema de tracción.
Los extremos de cable, cuñas, terminales y puntos de anclaje deben inspeccionarse conforme al procedimiento del fabricante y al programa de mantenimiento. No se deben mezclar componentes de terminales que no hayan sido diseñados para trabajar juntos, aunque sus dimensiones parezcan similares.
En edificios altos o ascensores con recorridos significativos, también pueden existir cables o cadenas de compensación. Estos elementos compensan parte del peso variable de los medios de suspensión a medida que la cabina y el contrapeso cambian de posición. Sus conexiones y dispositivos tensores deben mantenerse libres de interferencias y dentro de los parámetros del diseño.
Qué comprobar en estas conexiones
- Igualdad y condición de los medios de suspensión, según el método de inspección aplicable.
- Desgaste, corrosión, deformación o fisuras en grilletes, barras y pasadores.
- Seguros, chavetas, tuercas y dispositivos de bloqueo correctamente instalados.
- Ausencia de roces de cables o cadenas contra el bastidor, rieles u otros componentes.
- Recorrido libre de los elementos de compensación.
- Marcas de posición, ajustes y medidas de referencia cuando existan.
Una diferencia de tensión entre cables, un anclaje deteriorado o un componente de compensación trabado merece diagnóstico técnico. Ajustar un solo elemento sin revisar el conjunto puede trasladar la carga de forma incorrecta.
Consideraciones de holgura y retención
El contrapeso debe recorrer el ducto con separaciones adecuadas respecto de la cabina, los rieles, las puertas de piso, los soportes, el cableado y cualquier elemento instalado en el pozo. Estas holguras se determinan por el diseño del ascensor y por los requisitos técnicos aplicables al proyecto.
La verificación cobra especial importancia después de una modernización. Una nueva cabina, cables de mayor diámetro, una protección añadida al pozo o trabajos civiles pueden generar interferencias que no existían en la instalación original.
Los elementos de retención del bastidor son igualmente importantes. Su función es mantener las pesas dentro de la estructura ante vibraciones, movimientos y condiciones de servicio previstas. No deben retirarse para facilitar una reparación y luego dejarse pendientes de reinstalación.
Antes de liberar el ascensor para operación, el técnico debe confirmar que:
- No haya herramientas, materiales ni protecciones temporales en la trayectoria.
- Las pesas estén correctamente apiladas y retenidas.
- Los patines estén montados, ajustados y fijados.
- Los cables, cadenas y conexiones no rocen durante el recorrido.
- Los buffers y sus zonas de aproximación estén libres.
- Las protecciones y cubiertas intervenidas hayan sido repuestas.
Los buffers del foso están destinados a amortiguar el recorrido final en condiciones extremas. Debe respetarse el espacio de seguridad y la condición de los buffers; nunca se deben utilizar como punto de apoyo para modificar la altura del contrapeso o compensar una mala configuración.
Desgastes comunes y hallazgos de inspección
Una inspección eficaz combina observación visual, revisión de fijaciones, comprobación del recorrido y contraste con la documentación técnica disponible. La frecuencia y el alcance deben responder al plan de mantenimiento, la intensidad de uso, la antigüedad del equipo y las exigencias aplicables al edificio.
| Hallazgo | Posible consecuencia | Acción técnica inicial |
|---|---|---|
| Revestimiento del patín desgastado o roto | Roce, ruido, vibración o guiado deficiente | Verificar medida, ajuste y reemplazar con repuesto compatible |
| Pesa agrietada o fuera de posición | Distribución de carga o retención comprometida | Inmovilizar el equipo según corresponda y evaluar el conjunto |
| Bastidor corroído o deformado | Pérdida de integridad estructural o interferencias | Determinar alcance del daño antes de reparar o sustituir |
| Marcas anómalas en el riel | Desgaste acelerado de patines y recorrido irregular | Revisar alineación, limpieza y estado de las guías |
| Perno, pasador o seguro faltante | Riesgo de aflojamiento o desconexión | Restituir solo con elemento especificado y verificar el montaje |
| Cadena o cable de compensación rozando | Desgaste, ruido o posible enganche | Revisar guiado, tensión y recorrido completo |
| Elementos sueltos en el foso | Obstrucción de la trayectoria del contrapeso | Retirar objetos y revisar posibles daños por contacto |
Los ruidos no identifican por sí solos una pieza defectuosa. Un sonido puede originarse en patines, rieles, cables, poleas, fijaciones o componentes del pozo. La sustitución basada solo en el síntoma puede no resolver la causa raíz.
Identificación de repuestos para contrapeso
La compra correcta de un repuesto empieza por identificar la pieza instalada, no por escoger la opción que “se parece”. Esto es especialmente importante en patines, revestimientos, cabezales y soportes, donde variaciones pequeñas afectan el ajuste sobre el riel.
Para solicitar o comparar un repuesto, reúna esta información:
- Marca, modelo y número de serie del ascensor, cuando estén disponibles.
- Fotografías nítidas del componente montado y desmontado, incluyendo su fijación.
- Medidas del riel, ancho interior o exterior relevante, espesor y forma del perfil.
- Largo, ancho, alto y distancia entre perforaciones de la pieza.
- Código, grabado, etiqueta o referencia visible en el repuesto original.
- Material y condición de la zapata, revestimiento o rueda.
- Lado, posición de montaje y cantidad requerida por conjunto.
- Motivo del cambio y fotos de las marcas de desgaste.
En instalaciones de marcas distintas, existen configuraciones que comparten una función pero no son intercambiables. Por ejemplo, una guía auxiliar para riel hueco de contrapeso compatible con configuraciones Mitsubishi y Otis requiere validación contra el componente y el riel realmente instalados.
Criterios de selección
Al evaluar un repuesto, priorice estos criterios en este orden:
- Compatibilidad dimensional y funcional con el equipo existente.
- Tipo de riel, fijación y sentido de montaje.
- Material apropiado para las condiciones de trabajo y el diseño original.
- Calidad del acabado y ausencia de defectos visibles.
- Trazabilidad de la referencia, plano o muestra utilizada para validar la pieza.
- Necesidad de reemplazar componentes asociados, como tornillería, soportes o revestimientos.
Kelevator suministra repuestos multimarca para importadores, distribuidores, empresas de mantenimiento, modernizadoras y compradores OEM. Para una cotización o evaluación técnica de una pieza de contrapeso, la información de identificación anterior permite contrastar mejor la compatibilidad solicitada.
Precauciones de seguridad para trabajos en el contrapeso
El contrapeso concentra masa suspendida y se desplaza en un espacio de acceso restringido. Por ese motivo, su inspección o reparación exige planificación de riesgos; no es una tarea adecuada para personal no autorizado ni para intervenciones improvisadas.
Antes de trabajar, deben aplicarse el procedimiento de bloqueo y señalización del equipo, las medidas de control de energía y el método seguro definido por la empresa mantenedora. La ubicación de la cabina y del contrapeso debe verificarse antes de entrar al foso, trabajar sobre la cabina o intervenir el ducto.
Mantenga estas precauciones como mínimo:
- No permanecer en la trayectoria potencial del contrapeso.
- No retirar pesas ni elementos de retención sin un método de sujeción y soporte aprobado.
- No trabajar bajo una carga suspendida o confiar solo en el freno de máquina.
- Usar equipos de protección personal adecuados a la tarea y al lugar de trabajo.
- Mantener comunicación y control de acceso durante la intervención.
- Confirmar el estado del foso, iluminación, escalera de acceso y buffers antes de ingresar.
- Probar el recorrido de manera controlada después del montaje, siguiendo el procedimiento técnico aplicable.
- Registrar las piezas sustituidas, los ajustes realizados y cualquier condición pendiente.
La seguridad depende de tratar el contrapeso como parte de un sistema completo. Ante fisuras, desplazamiento de pesas, daño estructural, interferencias o dudas sobre el balance del ascensor, corresponde suspender la intervención rutinaria y realizar una evaluación técnica antes de devolver el equipo al servicio.
