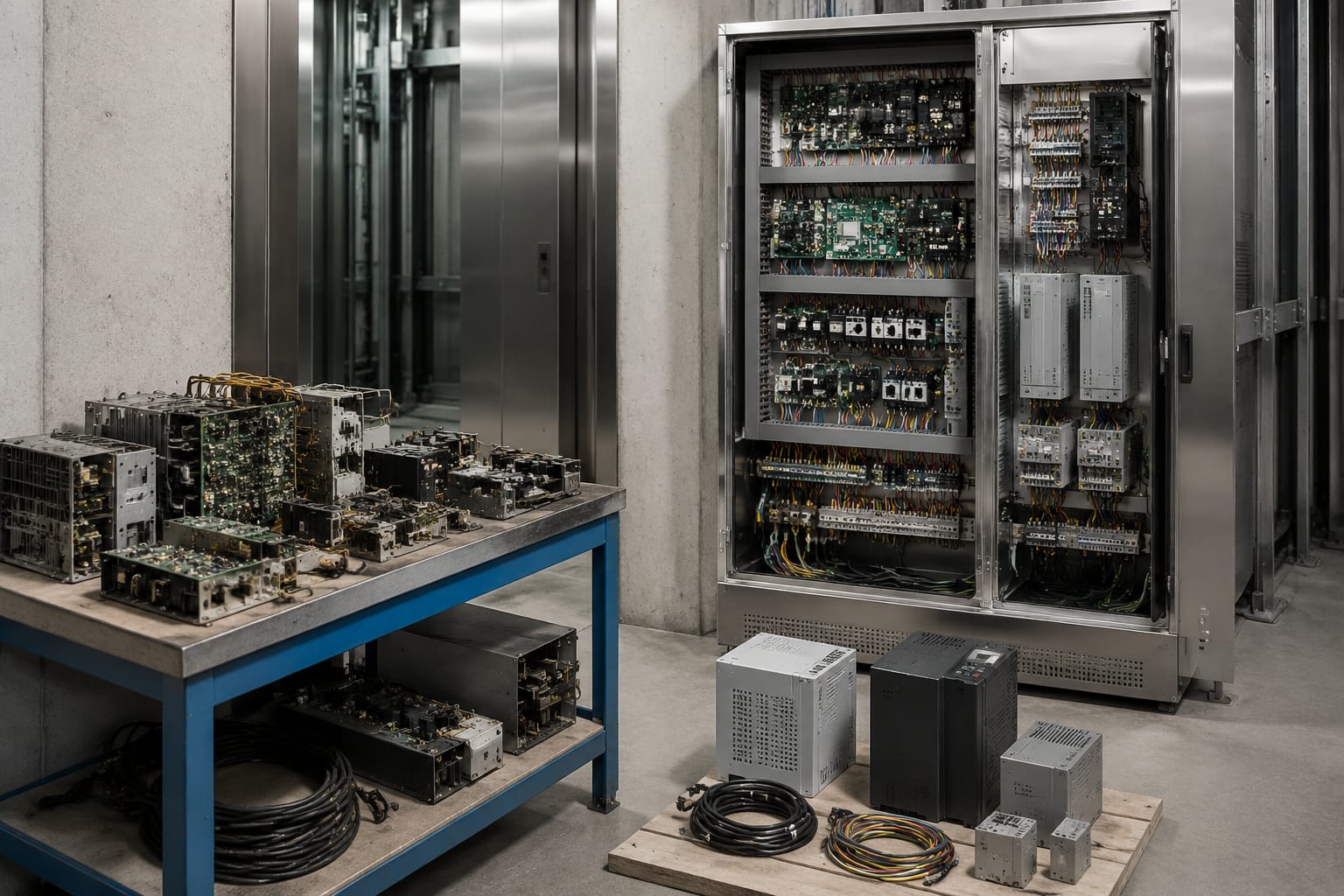

Un controlador de ascensor coordina el movimiento de la cabina, las puertas, las señales de piso y las funciones de seguridad. Al reemplazarlo o modernizarlo, no basta con elegir una tarjeta o gabinete de características similares: debe ser compatible con la máquina, el accionamiento, los operadores de puerta, la maniobra, los dispositivos de seguridad y el cableado existente.
La decisión correcta depende principalmente del tipo de ascensor, su antigüedad, el estado del tablero actual y el objetivo del proyecto. Un reemplazo parcial puede ser razonable si la falla está delimitada y existen repuestos compatibles; una modernización integral suele convenir cuando hay obsolescencia, fallas recurrentes, modificaciones previas poco documentadas o necesidad de ampliar funciones.
Qué gestiona un controlador de ascensor
El controlador de ascensor, también llamado tablero de maniobra o elevator controller, es el sistema que recibe señales, aplica la lógica de operación y ordena las acciones necesarias para que el equipo funcione de forma controlada. No es lo mismo que el variador de frecuencia, aunque ambos suelen trabajar estrechamente en instalaciones de tracción.
Entre sus tareas habituales están:
- Registrar y priorizar llamadas desde cabina y pisos.
- Determinar la dirección de marcha y la siguiente parada.
- Ordenar el arranque, aceleración, desaceleración y detención de la cabina mediante el sistema de accionamiento.
- Supervisar el estado de puertas de cabina y piso antes de permitir el movimiento.
- Gestionar indicadores, flechas direccionales, gong, pantalla y botones.
- Leer señales de posición, límites, nivelación y zonas de puerta.
- Vigilar la cadena de seguridad y bloquear maniobras cuando detecta una condición insegura.
- Activar funciones como retorno automático, servicio independiente, rescate automático o control de acceso, cuando el sistema está preparado para ellas.
- Registrar eventos y fallas en controladores que cuentan con diagnóstico.
Por eso, una falla atribuida al tablero puede originarse en otro punto. Por ejemplo, una puerta que no cierra, un contacto de seguridad abierto, una señal errática del encoder o una fuente auxiliar inestable puede impedir la marcha aunque la placa lógica esté operativa. Antes de cambiar hardware, conviene aislar la causa con mediciones, revisión de entradas y consulta de códigos de falla.
Controles por relés, PLC e integrados
La arquitectura del controlador define la forma de diagnosticar, mantener y ampliar el ascensor. En el mercado peruano es frecuente encontrar equipos antiguos con relés, modernizaciones basadas en PLC y tableros integrados con placas específicas del fabricante.
| Tipo de control | Cómo opera | Ventajas | Limitaciones | Uso habitual |
|---|---|---|---|---|
| Por relés | Lógica cableada con relés, contactores y temporizadores | Diagnóstico visual y circuitos comprensibles para técnicos habituados a esta tecnología | Mucho cableado, desgaste mecánico, modificaciones complejas y menor disponibilidad de ciertos componentes | Ascensores antiguos y soluciones que se mantienen de forma progresiva |
| Basado en PLC | PLC programable más interfaces de potencia y señal | Lógica adaptable, buena capacidad de diagnóstico si el programa está disponible | Requiere respaldo del programa, conocimiento de la plataforma y diseño correcto de seguridad | Modernizaciones a medida y aplicaciones especiales |
| Integrado por microprocesador | Placa de control dedicada, módulos de expansión y software de maniobra | Funciones actuales, configuración más concentrada, registro de fallas y expansión según plataforma | Dependencia de compatibilidad, firmware, parámetros y herramientas del sistema | Ascensores nuevos y modernizaciones completas |
Control por relés: reparable, pero no siempre conveniente
Un tablero por relés puede seguir operando durante años si está bien conservado y los esquemas están actualizados. Sus problemas típicos incluyen contactos fatigados, bobinas deterioradas, terminales flojos, cableado intervenido y ajustes que ya no corresponden a la condición real del equipo.
Cambiar un relé o contactor no implica necesariamente modernizar el ascensor. En cambio, si hay múltiples fallas por desgaste, no existen planos confiables o se necesitan funciones nuevas, mantener la lógica original puede aumentar el tiempo de diagnóstico y el riesgo de intervenciones inconsistentes.
PLC: útil cuando la ingeniería está bajo control
Una solución con PLC puede ser una alternativa sólida para proyectos con requisitos definidos, especialmente si se requiere lógica personalizada. Sin embargo, el equipo debe entregarse con programa respaldado, lista de entradas y salidas, documentación de seguridad y criterios claros para futuras modificaciones.
Un error frecuente es asumir que cualquier PLC reemplaza a una maniobra específica. El PLC debe integrarse con los circuitos de seguridad, el accionamiento, los sensores y la interfaz de puertas sin comprometer funciones críticas. Además, quien realice el mantenimiento debe poder acceder al software y a los repuestos de esa plataforma.

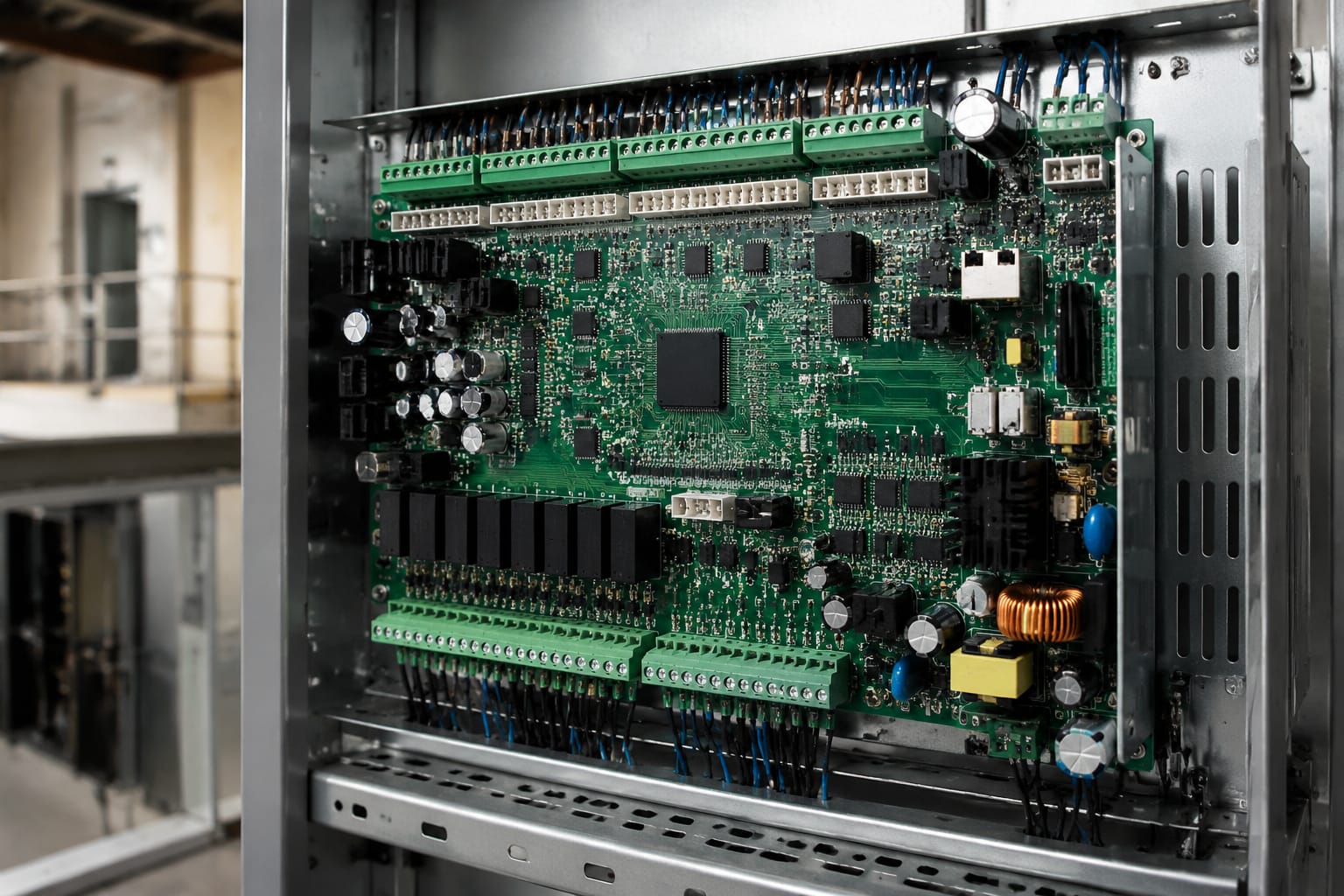

Controles integrados: evaluar la plataforma completa
Los controladores integrados concentran muchas funciones en una tarjeta principal y módulos asociados. Esto simplifica el gabinete, pero vuelve esencial identificar con precisión la marca, modelo, revisión de placa, versión de software, alimentación y tipo de conectores.
En una intervención sobre la maniobra también puede ser necesario evaluar las tarjetas de señalización y acceso. Una [placa madre o tarjeta de control de acceso para ascensor](/products/5500-elevator-acess-control-board-motherboard-id-lift-parts/) debe seleccionarse por su función e interfaz, no únicamente por su apariencia o cantidad de terminales.
Aplicaciones de tracción frente a hidráulicas
El tipo de accionamiento modifica los elementos que el controlador debe gobernar y supervisar. No conviene trasladar sin validación una solución diseñada para un ascensor de tracción a uno hidráulico, o viceversa.
| Aspecto | Ascensor de tracción | Ascensor hidráulico |
|---|---|---|
| Accionamiento principal | Máquina de tracción, normalmente con variador o sistema de potencia asociado | Central hidráulica, motor de bomba, válvulas y sistema de descenso |
| Control de velocidad | Usualmente coordinado con variador, encoder o señal de posición | Depende de válvulas, control de bomba y estrategia hidráulica |
| Operación característica | Movimiento eficiente en recorridos medianos o altos, según configuración | Aplicaciones de menor recorrido y condiciones específicas de instalación |
| Interfaces a confirmar | Tipo de motor, freno, encoder, variador, contactores y realimentación | Válvulas, contactores, sensores de presión o temperatura cuando existan, y lógica de nivelación |
| Riesgo de sustitución incorrecta | Incompatibilidad con drive, freno o señales de velocidad | Secuencias inadecuadas de bombeo, descenso o nivelación |
En tracción, el controlador puede enviar órdenes al variador mediante señales discretas, comunicación serial u otra interfaz definida por el fabricante. Deben verificarse la tensión de mando, las señales de habilitación, dirección, velocidad, estado de falla y la forma de controlar el freno. También es necesario revisar si el encoder está conectado al drive, al controlador o a ambos.
En hidráulicos, el tablero debe manejar la secuencia de subida, descenso y nivelación de acuerdo con la central instalada. La compatibilidad con válvulas, bobinas, motor y protecciones es determinante. Una configuración inadecuada puede causar paradas imprecisas, sobrecalentamiento, maniobras erráticas o imposibilidad de nivelar correctamente.
Interfaces de puertas y control de techo de cabina
Las puertas son una de las fuentes más frecuentes de indisponibilidad. El controlador debe interpretar correctamente los finales de carrera, contactos de enclavamiento, fotoceldas, cortinas de luz y señales del operador de puerta.
Antes de cambiar la maniobra, identifique si el operador trabaja con entradas y salidas discretas, comunicación específica o una placa propia. Confirme también:
- Tensión de alimentación del operador.
- Señales de abrir, cerrar, reapertura y puerta totalmente abierta o cerrada.
- Tipo y estado de los contactos de puerta de piso.
- Presencia de cortina de luz, fotocelda u otro sistema de protección.
- Configuración para puertas centrales, telescópicas o de apertura lateral.
- Necesidad de temporizaciones especiales para el edificio o la operación del ascensor.
Las cajas de inspección o control en techo de cabina también deben conservar una interfaz inequívoca con la nueva maniobra. Sus mandos de inspección, parada, subida, bajada y habilitación son parte de una operación técnica segura. Reutilizar cableado sin identificar conductores ni validar el circuito puede trasladar fallas al controlador nuevo.
Cuando el proyecto incluye reemplazar o adaptar el operador, una [interfaz universal para operador de puerta y sistema Monarch/STEP](/products/universal-elevator-multi-function-operator-monarch-step-system-elevator-parts/) puede ser pertinente solo después de confirmar el sistema compatible, las señales requeridas y la configuración aplicable.
Entradas, salidas y circuitos de seguridad
La lista de I/O, o entradas y salidas, es una herramienta básica para seleccionar un controlador. Evita comprar un tablero con puertos insuficientes o intentar resolver incompatibilidades con puentes improvisados.
Entradas que deben inventariarse
Las entradas habituales incluyen llamadas de cabina, llamadas de piso, posición de cabina, zona de puerta, límites, contactos de puertas, inspección, paro, sobrecarga, alarma, señales del variador y componentes de la cadena de seguridad. La cantidad exacta cambia según el número de paradas, tipo de señalización y funciones del ascensor.
No todas las entradas tienen la misma naturaleza. Es indispensable verificar si son contactos secos, señales de 24 VDC, niveles de tensión distintos, pulsos o comunicaciones digitales. Un controlador que comparte una función similar puede no aceptar el mismo tipo eléctrico de señal.
Salidas que deben verificarse
Las salidas pueden comandar contactores, relés auxiliares, señalización, indicadores, apertura y cierre de puertas, ventilación, alarma, gong y comunicación con otros equipos. Revise el tipo de salida, la corriente admisible, la necesidad de relés intermedios y la protección de cargas inductivas.
Las salidas de un tablero no deben conectarse directamente a cargas superiores a su capacidad nominal. Cuando se accionan bobinas, contactores o dispositivos auxiliares, use la arquitectura de potencia y protección prevista por el fabricante o el diseño técnico del proyecto.
La cadena de seguridad no es un detalle de programación
El controlador debe trabajar con la cadena de seguridad existente y con los dispositivos requeridos por la instalación. Sus elementos pueden incluir paradas de emergencia, límites, gobernador, contactos de puertas, dispositivos del foso, protección de techo de cabina y otros componentes según el equipo.
Nunca se debe anular, puentear ni simular una señal de seguridad para “probar” la maniobra en servicio. Si una entrada de seguridad permanece abierta, hay que localizar el dispositivo, cableado o contacto responsable y corregir la causa. La verificación debe realizarla personal técnico competente y respetar las exigencias aplicables al proyecto.
Cómo seleccionar hardware de reemplazo
Un controlador de reemplazo debe compararse contra la instalación real, no solo contra una foto del tablero anterior. La siguiente lista reduce errores de compra, importación y puesta en marcha.
- Identifique el ascensor y la maniobra existente. Registre fabricante, modelo, número de paradas, capacidad de pasajeros o carga, tipo de máquina, sistema de puertas y placas instaladas.
- Defina el alcance. Determine si se reemplazará únicamente una placa, el controlador completo, el gabinete, el variador, la señalización o una combinación de estos elementos.
- Verifique la alimentación. Confirme tensión, frecuencia, fases, fuente auxiliar, tensiones de mando y protecciones disponibles. No suponga que dos gabinetes similares usan la misma alimentación.
- Mapee todas las interfaces. Incluya drive o central hidráulica, motor, freno, encoder, puertas, indicadores, botoneras, sensores, alarma, comunicación y acceso.
- Revise entradas, salidas y expansión. Cuente puntos actuales y reserve capacidad para funciones previstas. Una modernización que queda al límite dificulta futuras ampliaciones.
- Compruebe el método de configuración. Pregunte cómo se parametrizan paradas, tiempos de puerta, llamadas, señalización y funciones especiales. También confirme si se requiere software, cable, contraseña o dispositivo de programación.
- Solicite documentación técnica. Debe incluir diagrama de conexiones, asignación de terminales, manual de parámetros, lista de fallas y versión de firmware cuando corresponda.
- Evalúe repuestos asociados. A veces la compatibilidad exige cambiar arnés, display, placa de cabina, módulo de piso o accesorios de acceso. Para este último caso, revise la función específica de una [tarjeta de acceso y control para ascensor](/products/elevator-access-control-board-motherboard-lift-accessories/) antes de integrarla al sistema.
Para importadores, distribuidores y empresas de mantenimiento, conviene consolidar esta información en una ficha técnica de compra. Una referencia de parte sola rara vez basta cuando existen revisiones de hardware o configuraciones distintas para una misma plataforma.
Cómo planificar una modernización del controlador
Una modernización bien ejecutada se prepara como una migración de sistema, no como un intercambio rápido de gabinetes. El objetivo es recuperar confiabilidad y mantenibilidad sin introducir incompatibilidades en la máquina, puertas o seguridad.
Levantamiento técnico antes de desmontar
Documente el tablero existente con fotografías legibles, diagramas de bornes, etiquetas de cables y una relación de componentes. Registre cada conductor por origen, destino y función. Si faltan planos, el levantamiento de campo se vuelve el documento de referencia para el proyecto.
También debe evaluarse el estado de los elementos que permanecerán en servicio. Instalar un controlador nuevo junto a contactores, sensores, cables o puertas con fallas conocidas puede ocultar el beneficio de la modernización y complicar la recepción técnica.
Decidir entre adaptación y reemplazo completo
La adaptación puede reducir intervenciones si el variador, puerta, señalización y cableado están en buen estado y son compatibles. Pero puede resultar poco eficiente cuando exige múltiples conversores, relés adicionales o software no documentado.
El reemplazo más amplio suele justificarse cuando:
- No hay planos ni identificación confiable del tablero actual.
- Existen modificaciones acumuladas sin trazabilidad.
- El controlador no dispone de repuestos o soporte técnico utilizable.
- Las puertas, el drive o la señalización requieren renovación por separado.
- Se necesitan funciones que la plataforma existente no puede integrar de forma ordenada.
- La cantidad de fallas y tiempos de parada hace inviable seguir reparando por partes.
Riesgos y errores comunes
El error más costoso es energizar sin haber verificado punto por punto el cableado. Otros problemas frecuentes son invertir señales de puerta, configurar mal la tabla de pisos, omitir la revisión de terminales de seguridad, reutilizar conectores incompatibles o no respaldar parámetros antes de intervenir.
También es un error asumir que todos los ascensores del mismo edificio tienen la misma configuración. Puede haber diferencias en recorrido, puertas, señalización, revisiones de placa o intervenciones anteriores. Cada equipo requiere su propia validación.
Puesta en marcha y documentación
La puesta en marcha debe seguir una secuencia controlada, con el ascensor fuera de operación para usuarios mientras se realizan pruebas técnicas. Primero se revisan alimentación, polaridades, tierra, continuidad, entradas y estados de seguridad; luego se configuran parámetros; finalmente se prueban movimientos, puertas, llamadas y funciones complementarias.
Una verificación práctica debe cubrir, como mínimo:
- Sentido de marcha, posición y detención en cada piso.
- Nivelación y zona de puerta.
- Apertura, cierre, reapertura y temporizaciones de puertas.
- Llamadas de cabina y de piso.
- Indicadores, flechas, gong y botoneras instaladas.
- Señales de falla del drive o de la central hidráulica.
- Modos de inspección, parada y alarma.
- Funcionamiento de cada condición de seguridad aplicable.
- Funciones añadidas, como acceso restringido, retorno o rescate, cuando estén integradas.
Al cierre, entregue y archive el diagrama final “como instalado”, tabla de I/O, parámetros, versión de firmware, respaldo de programación cuando aplique, lista de repuestos y registro de pruebas. Esta documentación reduce el tiempo de diagnóstico futuro y permite que otro técnico mantenga el equipo sin depender de supuestos.
Preguntas frecuentes sobre controladores de ascensor
¿Se puede reemplazar solo la placa principal?
Sí, cuando la placa de reemplazo es exactamente compatible con el modelo, revisión, firmware, conectores y configuración del sistema existente. Si la causa de falla no está confirmada o la plataforma es obsoleta, cambiar solo la placa puede no resolver el problema de fondo.
¿Un variador nuevo reemplaza al controlador?
No. El variador regula el accionamiento del motor en muchos ascensores de tracción, mientras que el controlador administra la lógica general, llamadas, puertas, seguridad e interfaces. Ambos deben ser compatibles entre sí.
¿Qué información debe enviarse al solicitar un controlador?
Como mínimo: fotos del gabinete y etiquetas, marca y modelo del controlador, tipo de ascensor, número de paradas, tipo de máquina, datos del drive o central hidráulica, tipo de puertas, tensión de alimentación, diagramas disponibles y motivo de la intervención.
¿Cuándo conviene modernizar en vez de reparar?
Conviene evaluar modernización cuando el diagnóstico revela obsolescencia, ausencia de documentación, repuestos difíciles de identificar, fallas repetitivas o incompatibilidad con las funciones que el ascensor necesita. La decisión debe considerar el sistema completo, no solo el componente que falló.
Para definir una compra o modernización, prepare primero el inventario de interfaces y la documentación del ascensor. Kelevator abastece repuestos multimarcas para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; una consulta técnica será más precisa cuando incluya esa información de campo.
