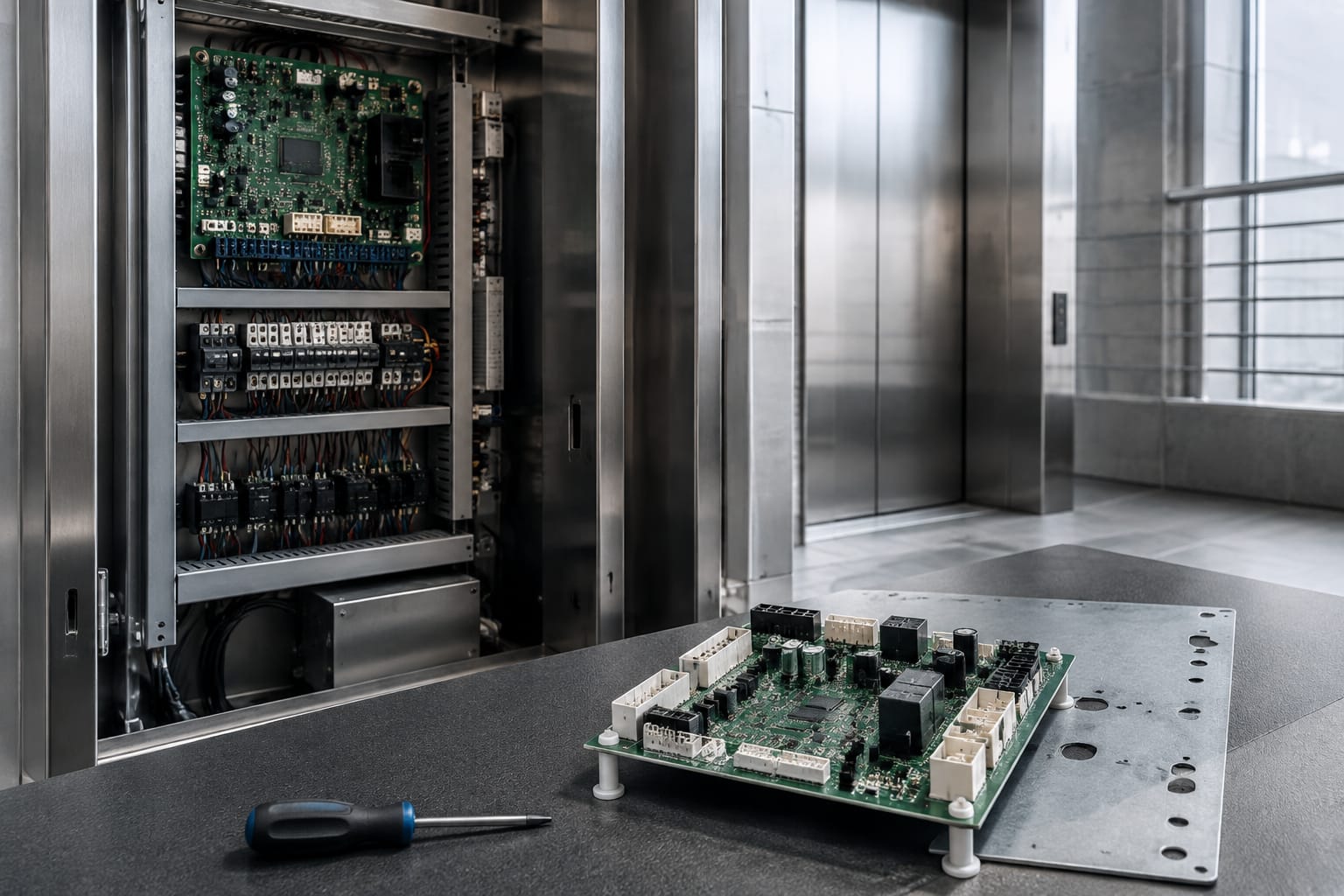

El panel de control de ascensor, también llamado tablero de maniobra o elevator control panel, es el conjunto que recibe señales, decide el movimiento de la cabina y supervisa condiciones de seguridad. Cuando presenta una falla, el ascensor puede quedar detenido, operar de forma intermitente, no responder a llamadas o registrar errores sin permitir su borrado.
Antes de cambiar una tarjeta, conviene identificar si el problema proviene realmente del control. Alimentación inestable, conexiones sulfatadas, cerraduras de puerta, contactos de seguridad, cableado viajero o una parametrización incorrecta pueden producir síntomas similares a una placa dañada. Un diagnóstico ordenado reduce reemplazos innecesarios y ayuda a elegir repuestos compatibles.
Qué hace un panel de control de ascensor
El panel centraliza la lógica de maniobra del ascensor. Según la configuración del equipo, controla un ascensor de pasajeros, carga, montacargas, hospitalario o una instalación con varias cabinas y despacho grupal.
Sus funciones principales incluyen:
- Recibir llamadas desde los pulsadores de piso y de cabina.
- Registrar la posición de la cabina y ordenar arranque, aceleración, desaceleración y nivelación.
- Comandar el operador de puerta y validar que las puertas estén cerradas antes de mover la cabina.
- Supervisar la cadena de seguridad.
- Intercambiar señales con el variador de frecuencia, el motor y sistemas de realimentación.
- Gestionar indicadores, gong, flechas direccionales, pantalla y anuncios de voz.
- Registrar eventos, códigos de falla y, en ciertos sistemas, información de mantenimiento.
- Habilitar funciones como retorno automático, estacionamiento, servicio independiente, bomberos o restricción de acceso, cuando el sistema las incorpora.
El tablero no sustituye los dispositivos de seguridad mecánicos y eléctricos. Su función es supervisar señales y permitir la maniobra solo cuando las condiciones requeridas se cumplen. Por eso, un diagnóstico debe considerar tanto la lógica electrónica como el circuito de seguridad completo.

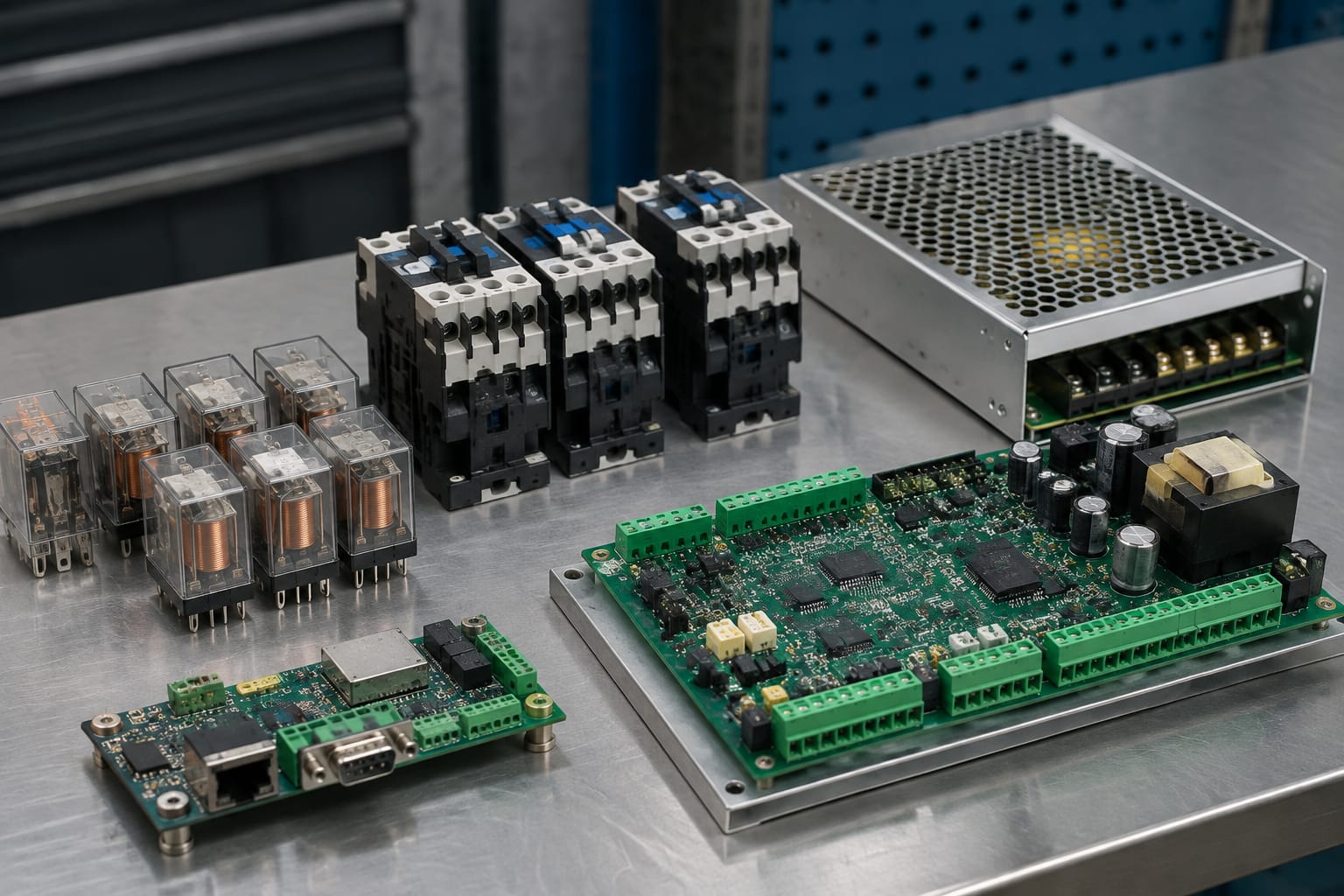

Tarjetas principales y componentes de potencia
La composición exacta depende de la marca, antigüedad, capacidad y arquitectura del ascensor. Sin embargo, la mayoría de paneles incluye los siguientes grupos.
Tarjeta principal o motherboard
La tarjeta principal procesa las entradas y salidas del sistema. Interpreta señales de sensores, pulsadores, límites, contactos de puerta y dispositivos de seguridad; luego activa relés, contactores, el operador de puerta o el variador.
Al revisar una motherboard, no basta con comparar su apariencia. Deben verificarse:
- Número de parte y revisión de hardware.
- Versión de firmware, si corresponde.
- Tipo de sistema: hidráulico, tracción convencional, con variador o sin cuarto de máquinas.
- Número de paradas, accesos y puertas por piso.
- Tipo de encoder, selector de piso o sistema de posicionamiento.
- Tensión de alimentación y disposición de bornes.
- Configuración de entradas, salidas y protocolos de comunicación.
- Parámetros que deban respaldarse antes del cambio.
En equipos donde existe una tarjeta modular, puede ser posible sustituir una sola placa de control. Para ello, la referencia debe coincidir o estar expresamente aprobada como reemplazo compatible. Como punto de partida para identificar opciones de repuesto, revise las [tarjetas madre para control de ascensores](/products/5400-elevator-control-motherboard-lift-accessories/) y confirme siempre la aplicación exacta con la documentación técnica del equipo.
Fuente de alimentación y respaldo
La fuente convierte y regula la energía necesaria para la electrónica de control, relés, sensores y accesorios. Una fuente fatigada puede provocar reinicios, errores aparentemente aleatorios, pérdida de comunicación o activación irregular de salidas.
Las verificaciones habituales comprenden:
- Tensión de entrada y tensión de salida bajo carga.
- Presencia de rizado excesivo o caída de voltaje al accionar contactores.
- Fusibles, portafusibles, bornes y puesta a tierra.
- Estado de condensadores, transformadores y rectificadores.
- Baterías de respaldo, si el sistema incluye rescate automático o memoria dependiente de batería.
Cambiar la tarjeta principal sin revisar la estabilidad de la alimentación es un error frecuente. Si la causa es una fuente defectuosa o una conexión floja, una placa nueva puede volver a fallar o mostrar el mismo comportamiento.
Variador, arrancador y elementos del motor
En ascensores de tracción modernos, el variador de frecuencia regula la velocidad y el torque del motor. El panel de control puede enviarle órdenes por señales discretas o comunicación serial. En configuraciones más antiguas, el arranque puede depender de contactores, resistencias u otros componentes de potencia.
No debe asumirse que una falla de marcha pertenece a la placa de maniobra. El diagnóstico debe separar:
- La orden de movimiento emitida por el controlador.
- La respuesta de relés o contactores.
- La entrada de habilitación y las alarmas del variador.
- La condición real del motor, freno, encoder y cableado asociado.
Relés, contactores y circuitos de seguridad
Los relés y contactores permiten que señales de baja potencia accionen circuitos de mayor exigencia. En el panel pueden intervenir en la alimentación del motor, freno, puertas, iluminación, ventilación y otros circuitos auxiliares.
Un relé puede fallar por desgaste de contactos, bobina abierta, soldaduras dañadas o una orden de control ausente. Un contactor puede presentar contactos quemados, retención deficiente, vibración, sobrecalentamiento o caída de tensión. La inspección visual ayuda, pero no confirma por sí sola su capacidad de conmutar correctamente bajo carga.
La cadena de seguridad no se debe puentear
La cadena de seguridad reúne contactos que impiden el movimiento si existe una condición insegura. Puede incluir, según el diseño, elementos como el paro de emergencia, gobernador, límites, contactos de puerta, cerraduras, foso, techo de cabina, amortiguadores y protecciones térmicas.
Cuando el control indica “seguridad abierta” o no permite iniciar viaje, el técnico debe determinar qué punto de la cadena está abierto mediante el esquema eléctrico y mediciones seguras. Puentear temporal o permanentemente dispositivos para mantener el ascensor operativo introduce riesgos graves y puede ocultar la causa original.
| Síntoma observado | Causas posibles | Validación inicial |
|---|---|---|
| La cabina no arranca | Cadena de seguridad abierta, ausencia de orden, contactor defectuoso, alarma de variador | Revisar código de falla, continuidad según esquema y estado de habilitación |
| Arranque intermitente | Borne flojo, relé fatigado, fuente inestable, vibración en contactor | Inspeccionar conexiones y medir tensión durante el intento de arranque |
| El motor opera pero la cabina no se mueve correctamente | Freno, acople, variador, encoder o parámetros de movimiento | Separar la señal de mando de la respuesta mecánica y del variador |
| Se disparan protecciones | Cortocircuito, sobrecarga, fuga, componente de potencia deteriorado | Investigar la causa antes de rearmar o sustituir un fusible |
Las intervenciones en circuitos de potencia y seguridad deben realizarlas técnicos calificados, con el equipo aislado cuando el procedimiento lo requiera y siguiendo el manual del fabricante y las condiciones de la instalación.
Tarjetas de comunicación y voz
Además de la motherboard, un panel puede tener tarjetas dedicadas a comunicación, interfaz de cabina, indicadores, llamadas, anuncios de voz y monitoreo remoto. Estas placas suelen emplear buses seriales, redes propietarias o señales convencionales de entrada y salida.
Una falla de comunicación puede hacer que la cabina siga moviéndose, pero sin registrar llamadas, sin actualizar indicadores o sin responder a una botonera. También puede provocar que el sistema entre en falla si la placa ausente es necesaria para la lógica de operación.
Tarjetas de puerta
La puerta es una de las fuentes más habituales de detenciones. Una tarjeta de control de puerta puede recibir señales del operador, fotocelda, cortina de luz, finales de carrera, motor y cerradura, dependiendo de la arquitectura.
No conviene atribuir una reapertura repetitiva o una puerta que no cierra únicamente a la tarjeta. Antes deben revisarse obstrucciones, desgaste mecánico, alineación, correa, rodillos, patines, sensores, tensión de alimentación y el cableado entre cabina y tablero. Cuando se requiere una placa específica, la referencia del operador y de la tarjeta debe validarse juntas. Consulte los [paneles de control de puerta Toshiba para ascensores](/products/toshiba-elevator-door-control-panel-lift-door-parts/) únicamente como referencia de una familia de repuestos, no como sustitución universal.
Tarjetas de voz e interfaces de cabina
Las tarjetas de voz administran mensajes de piso, dirección, alarmas, música o anuncios configurables, según el sistema. También pueden coexistir con módulos para indicadores, intercomunicación o interfaces de botoneras.
Si los anuncios fallan, pero la maniobra funciona, la prioridad es confirmar si el defecto está aislado a la interfaz de voz, al altavoz, al cableado o a su alimentación. Un [módulo de voz VCA-11-QD para panel de ascensor](/products/3300-3600-elevator-control-panel-voice-board-vca-11-qd-lift-parts/) debe cotejarse por número de parte, conector y aplicación antes de instalarlo.
Síntomas comunes de falla en el panel de control
Los síntomas orientan el diagnóstico, pero rara vez identifican por sí mismos una tarjeta defectuosa. Registrar cuándo ocurre la falla, qué evento la antecede y qué muestra el controlador ayuda a encontrar patrones.
Los casos más frecuentes son:
- Ascensor detenido y sin respuesta: puede deberse a una apertura en seguridad, falta de alimentación, paro activado, falla de variador o problema de control.
- Reinicios aleatorios: suelen relacionarse con fuente inestable, conexiones deficientes, tierra inadecuada, interferencia o una placa dañada.
- No reconoce la posición de cabina: puede involucrar sensor de posición, cinta, imán, encoder, cableado viajero, parametrización o tarjeta principal.
- No toma llamadas de un piso: se debe revisar pulsador, cable, interfaz de llamadas, direccionamiento y comunicación.
- Puerta abre o cierra de manera errática: además de la placa, deben revisarse sensores, elementos mecánicos, operador y alimentación.
- Contactor no activa: puede haber una condición de seguridad pendiente, falta de orden de la tarjeta, bobina defectuosa o protección abierta.
- Código de falla persistente: el código debe interpretarse con el manual correspondiente; borrar el registro sin corregir la causa no resuelve el problema.
- Indicadores o voz sin funcionamiento: puede ser una falla localizada en módulo auxiliar, conectores, altavoz, pantalla o alimentación de baja tensión.
También debe considerarse el entorno del cuarto de máquinas o gabinete. Humedad, polvo conductor, temperatura elevada, ingreso de insectos, condensación y corrosión aceleran el deterioro de conectores y componentes electrónicos.
Verificaciones de diagnóstico antes del reemplazo
Reemplazar una placa puede ser necesario, pero debe ser la conclusión de un proceso, no el primer paso. La secuencia siguiente ayuda a acotar la falla.
1. Documentar el estado inicial
Anote el código de error, posición de cabina, estado de LEDs, condiciones de puerta, alarmas del variador y cualquier intervención reciente. Tome fotografías claras de conexiones, etiquetas, borneras y ajustes antes de desconectar elementos.
2. Consultar el esquema y manual aplicable
El diagrama eléctrico identifica entradas, salidas, tensiones y puntos de prueba. La nomenclatura de bornes no es universal: dos tarjetas físicamente similares pueden tener asignaciones distintas. El manual de la marca y la revisión del equipo tiene prioridad sobre referencias genéricas.
3. Confirmar alimentación, fusibles y tierras
Mida las tensiones requeridas en los puntos indicados por el fabricante. Compruebe fusibles, terminales, conexiones de tierra y evidencia de calentamiento. Las mediciones deben realizarse con instrumentos adecuados y bajo procedimientos seguros.
4. Separar entradas de salidas
Si una entrada de seguridad, puerta o posición no llega a la tarjeta, el controlador no podrá responder correctamente. Si la entrada está presente pero la salida no se activa, se revisan la lógica, parametrización, modo de servicio y placa. Si la salida está activa pero el dispositivo no responde, el problema puede estar aguas abajo: relé, contactor, bobina, cableado o equipo accionado.
5. Revisar conectores y cableado
Busque pines flojos, terminales oxidados, conductores cortados, aislación deteriorada o conectores instalados en una posición incorrecta. El cable viajero merece atención especial cuando las fallas aparecen con la cabina en determinadas zonas del recorrido.
6. Respaldar parámetros antes de intervenir
Cuando el controlador permite descargar, copiar o registrar parámetros, haga el respaldo antes de retirar una tarjeta funcional de forma parcial. Registre configuraciones de pisos, velocidades, puertas, direcciones, opciones de servicio y códigos de acceso conforme al procedimiento autorizado.
Una placa con daño visible, pistas quemadas, componentes reventados o corrosión severa puede requerir sustitución directa. Aun así, debe investigarse qué originó el daño, especialmente si hay indicios de sobretensión, humedad o cortocircuito externo.
Compatibilidad de tarjetas y conectores
La compatibilidad no se determina únicamente por el tamaño de la placa, la marca impresa o la coincidencia parcial de conectores. Instalar una tarjeta incorrecta puede impedir la operación, dañar componentes o alterar funciones de seguridad.
Antes de comprar o montar una tarjeta de reemplazo, confirme esta información:
| Punto de compatibilidad | Qué se debe confirmar |
|---|---|
| Identificación de la pieza | Número de parte completo, revisión, código de fabricación y sustituciones oficiales |
| Aplicación | Modelo de controlador, tipo de ascensor, arquitectura de puertas y cantidad de paradas |
| Alimentación | Voltaje, corriente, polaridad, tipo de fuente y protección requerida |
| Conectores | Cantidad de pines, orientación, llave mecánica, pinout y función de cada terminal |
| Comunicación | Protocolo, velocidad, direccionamiento y versión de firmware |
| Entradas y salidas | Tipo de señal, tensión de trabajo, contactos NA/NC y capacidad de accionamiento |
| Programación | Parámetros transferibles, licencias, herramientas y necesidad de ajuste en sitio |
| Estado del repuesto | Nuevo, reparado o reacondicionado, con trazabilidad y condición técnica informada |
Hay un riesgo especial con tarjetas de segunda mano o reparadas: pueden tener una revisión diferente, firmware no compatible o daños que no son evidentes. También es importante evitar intercambiar módulos entre tableros sin confirmar la referencia, aunque provengan de ascensores de la misma marca.
Para compradores B2B, la solicitud de cotización o evaluación técnica debe incluir fotografías de ambas caras de la tarjeta, etiquetas, versión, modelo de control y descripción del síntoma. Kelevator suministra repuestos multimarcas para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; entregar esos datos permite evaluar una alternativa de suministro con mayor precisión.
Puesta en servicio de controles reparados o actualizados
Después de reparar un panel o instalar una tarjeta nueva, el trabajo no termina al energizar el tablero. La puesta en servicio debe confirmar que la configuración, señales y protecciones funcionan como corresponde antes de devolver el ascensor a operación.
Lista de verificación de comisionamiento
- Confirmar que los conectores y borneras coincidan con la documentación y estén firmes.
- Verificar tensiones de alimentación y polaridades antes de conectar módulos sensibles.
- Cargar o restaurar parámetros solo desde un respaldo identificado para ese equipo.
- Revisar la lectura de posición y el reconocimiento correcto de cada piso.
- Probar llamadas de cabina y de piso, sentidos de viaje e indicadores.
- Verificar apertura, cierre, reapertura y tiempos de puerta según la configuración autorizada.
- Confirmar que el freno, la marcha y la nivelación respondan correctamente.
- Comprobar los modos de servicio y dispositivos de seguridad conforme al procedimiento aplicable.
- Revisar eventos y códigos de falla después de las pruebas.
- Documentar número de parte instalado, parámetros utilizados, mediciones y resultados.
Una modernización parcial puede exigir ajustes adicionales. Por ejemplo, sustituir el control sin revisar el operador de puerta, el sistema de posicionamiento, el variador o las botoneras puede dejar incompatibilidades pendientes. Cuando se cambia a una plataforma de control distinta, deben evaluarse el alcance de adaptación, cableado, interfaces, funciones de seguridad, disponibilidad futura de repuestos y capacidad del equipo técnico para mantenerla.
Preguntas frecuentes
¿Cómo saber si la tarjeta principal del ascensor está dañada?
Primero descarte alimentación, fusibles, seguridad, cableado y dispositivos externos. Una tarjeta es sospechosa cuando recibe las entradas correctas, cuenta con alimentación estable y no emite la salida esperada, o cuando presenta daño físico verificable. La conclusión debe apoyarse en el esquema y diagnóstico del fabricante.
¿Puedo reemplazar una tarjeta por otra con conectores iguales?
No necesariamente. Los conectores iguales no garantizan que el pinout, la tensión, el firmware ni la lógica sean compatibles. Deben coincidir la referencia, revisión y aplicación, o existir una equivalencia técnica confirmada.
¿Una falla de puerta siempre pertenece al panel de control?
No. Puede originarse en el operador de puerta, sensores, piezas mecánicas, cerraduras, cableado viajero o alimentación. La tarjeta debe evaluarse después de comprobar esos elementos.
¿Qué datos se necesitan para pedir un repuesto de control?
Incluya número de parte, fotos de etiquetas y conectores, marca y modelo del controlador, revisión, síntoma, tipo de ascensor y datos de configuración relevantes. Si hubo una sobretensión, humedad o corto, indíquelo para evaluar componentes relacionados.
Un panel de control de ascensor confiable depende tanto de sus tarjetas como de la calidad de sus señales, alimentación, conexiones y configuración. Antes de reemplazar una placa, documente la falla, confirme la causa con mediciones y valide la compatibilidad completa. Para una compra técnica, prepare la identificación de la tarjeta y la información del tablero: será la base para comparar alternativas de repuesto o definir el alcance de una modernización.
