Los elevator buttons o botones de ascensor son los mandos que permiten llamar a la cabina desde un piso o seleccionar un destino, abrir o cerrar puertas y activar funciones específicas. Aunque parecen componentes simples, su reemplazo exige revisar compatibilidad mecánica, eléctrica, electrónica y visual con la instalación existente.
Para mantenimiento, modernización o abastecimiento, no basta con igualar el diámetro o el color. El botón debe corresponder al tipo de panel, tensión, iluminación, señal de contacto, conector y protocolo de comunicación utilizados por la maniobra o la botonera. Una selección incorrecta puede producir llamadas intermitentes, indicadores que no encienden o daños en la tarjeta de control.
Botones de operación en cabina y botones de llamada en piso
Los botones de un ascensor se dividen principalmente entre controles de cabina y controles de piso. Ambos pueden compartir diseño o tecnología, pero cumplen funciones distintas y no siempre son intercambiables.
Botonera de cabina
La botonera de cabina, también llamada COP por Car Operating Panel, permite al pasajero elegir el piso de destino y operar funciones disponibles durante el viaje. Según el proyecto, puede incluir:
- Botones numéricos de pisos y niveles de sótano.
- Apertura y cierre de puertas.
- Alarma, timbre o solicitud de ayuda.
- Intercomunicador, teléfono o pulsador de emergencia.
- Llave o control de acceso para pisos restringidos.
- Indicadores de sobrecarga, fuera de servicio o modo especial.
- Selector de servicio independiente, servicio de bomberos u otras funciones configuradas por la instalación.
Los botones de destino normalmente entregan una señal a la tarjeta de cabina o a una botonera electrónica. El controlador confirma la llamada mediante una luz, un aro iluminado o un indicador en el propio botón.
Botonera de llamada en piso
La botonera de piso, conocida como LOP por Landing Operating Panel, se instala junto a la puerta de cada nivel. En un sistema convencional, incluye una flecha de subida, una de bajada o ambas.
La cantidad de botones depende del piso:
- En el nivel inferior suele requerirse solo llamada de subida.
- En el último nivel suele requerirse solo llamada de bajada.
- En los pisos intermedios se usan ambos sentidos.
- En sistemas de control de destino, el usuario puede ingresar el piso deseado antes de entrar a la cabina; el panel asigna una cabina determinada.
Un pulsador de llamada no define por sí mismo el movimiento inmediato del ascensor. La maniobra evalúa la dirección actual de la cabina, las llamadas ya registradas, la lógica de despacho y las condiciones de servicio antes de atenderla.
Diferencias operativas que importan al reemplazar
Un botón de cabina y uno de piso pueden tener el mismo aspecto, pero diferir en contacto, leyenda, iluminación o cableado. Antes de sustituirlos, conviene validar:
| Aspecto | Botón de cabina | Botón de llamada en piso |
|---|---|---|
| Función principal | Seleccionar destino y funciones de cabina | Solicitar ascensor en una dirección |
| Símbolo habitual | Número, letra o pictograma | Flecha arriba o abajo |
| Integración | Panel de cabina o tarjeta de botonera | Panel de piso, indicador o controlador |
| Restricción de acceso | Frecuente en pisos o funciones especiales | Menos habitual |
| Riesgo de confusión | Alto si cambia la leyenda o numeración | Alto si se invierte el sentido de flecha |
No se debe asumir que un pulsador genérico resolverá una falla solo porque encaja en el recorte del panel. La equivalencia debe confirmarse contra el componente retirado y el esquema del equipo.
Símbolos comunes en los botones de ascensor
Los símbolos deben permitir una interpretación rápida, incluso para usuarios que no conocen la instalación. En edificios peruanos, la nomenclatura de niveles puede variar entre “PB”, “P”, “1”, “S1”, “SS”, “E” o letras para estacionamientos. La identificación debe conservar la lógica del edificio y mantenerse consistente en la cabina y en los accesos.
| Símbolo o leyenda | Función habitual | Consideración de mantenimiento |
|---|---|---|
| Número o letra de piso | Registra el destino | Verificar que la leyenda coincida con la configuración real |
| Flecha hacia arriba | Llamada para subir | Confirmar orientación y color de iluminación |
| Flecha hacia abajo | Llamada para bajar | Confirmar que no haya inversión de cableado o placa |
| Dos flechas separándose | Abrir puertas | Revisar respuesta de operador de puertas antes de atribuir la falla al botón |
| Dos flechas acercándose | Cerrar puertas | Puede estar condicionado por sensores, fotocelda o normativa del equipo |
| Campana | Alarma | Debe probarse como parte del sistema de emergencia, no solo como contacto |
| Teléfono | Comunicación de emergencia | Verificar el circuito completo de comunicación |
| Estrella o símbolo de accesibilidad | Piso o función accesible | Debe respetar el diseño y señalización del proyecto |
| Llave | Control autorizado | Requiere validar el tipo de llave, contacto y lógica de seguridad |
Los pictogramas de abrir y cerrar puertas suelen confundirse porque las flechas son visualmente similares. Cuando se cambia una botonera completa o una placa frontal, es indispensable verificar que la ubicación física, el símbolo y la función eléctrica correspondan antes de devolver el ascensor al servicio.
También hay botones que no ejecutan una acción directa. Algunos se utilizan para registrar llamadas de servicio, solicitar un piso con acceso controlado o activar modos que dependen de una llave, una tarjeta o una entrada externa. En esos casos, el símbolo visible no sustituye la revisión de la lógica de la maniobra.
Diseños mecánicos, táctiles y capacitivos
La tecnología del botón determina su sensación al uso, vida útil esperada, método de diagnóstico y compatibilidad. Las tres familias más comunes son mecánica, táctil y capacitiva.

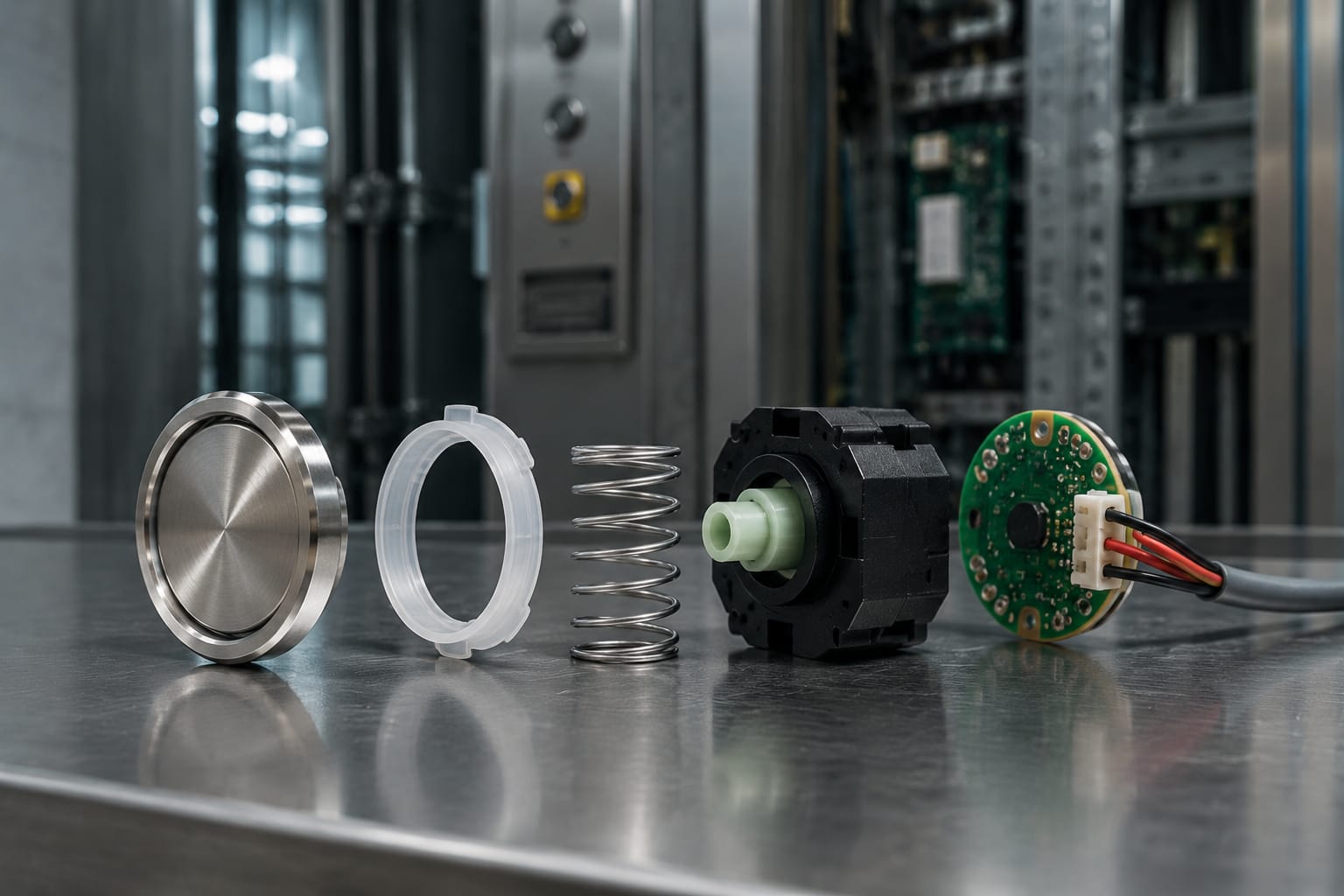

Pulsadores mecánicos
El pulsador mecánico tiene una parte móvil que genera el contacto eléctrico al presionarse. Puede incorporar microswitch, contacto momentáneo, lámpara, LED o un aro iluminado.
Sus ventajas son la respuesta táctil clara y un diagnóstico relativamente directo: se puede revisar recorrido, retorno, terminales, continuidad y estado del actuador. Son comunes tanto en ascensores existentes como en reemplazos parciales de botoneras.
Sus limitaciones incluyen desgaste del mecanismo, suciedad acumulada, deformación del frente y fatiga de los contactos. El mantenimiento no debe lubricar ni limpiar internamente sin considerar los materiales y las instrucciones del fabricante, porque algunos productos pueden afectar plásticos, leyendas o difusores.
Botones táctiles
Un botón táctil puede referirse a un mando con recorrido reducido, membrana o superficie sensible que ofrece una respuesta física o electrónica limitada. Se usa cuando se busca un panel más compacto o una estética continua.
La principal diferencia es que la señal puede depender de una placa electrónica o de una membrana integrada, no solo de un contacto individual. Por ello, una falla en un único punto puede originarse en el botón, la cinta flexible, el conector, la placa de interfaz o la alimentación común.
Sensores capacitivos
Los botones capacitivos detectan el cambio de capacitancia producido por un dedo u objeto conductor cercano. Normalmente están detrás de una superficie lisa de vidrio, metal tratado o polímero.
Ofrecen una superficie sin partes móviles expuestas, pero no son una solución universal para modernizar una botonera antigua. Requieren compatibilidad con la electrónica de lectura, una correcta puesta a tierra o referencia eléctrica según el diseño, y una calibración adecuada. Humedad, contaminación superficial, daños en la cubierta, interferencias o una alimentación inestable pueden alterar su respuesta.
Comparación de tecnologías
| Tipo de diseño | Respuesta al usuario | Falla típica | Validación clave antes de comprar |
|---|---|---|---|
| Mecánico | Recorrido y clic perceptible | Contacto desgastado o botón trabado | Diámetro, fijación, contactos, tensión y luz |
| Táctil o membrana | Presión ligera | Pista, membrana o flex dañado | Interfaz, conector, placa y disposición del panel |
| Capacitivo | Activación sin recorrido | No detecta o activa de forma errática | Controlador compatible, superficie y alimentación |
Para edificios de alto tránsito, la elección no debe basarse solo en la apariencia. Es preferible evaluar limpieza, exposición a humedad, uso esperado, disponibilidad de repuestos, facilidad de diagnóstico y posibilidad de sustituir un botón individual sin cambiar toda la botonera.
Iluminación, tensión y confirmación de llamada
La iluminación cumple una función operativa: confirma que la llamada o selección fue registrada y mejora la visibilidad del panel. Según el diseño, la luz puede estar en el centro del pulsador, en un aro periférico, detrás de la leyenda o en una placa indicadora independiente.
Las fuentes habituales son lámparas y LED. Las lámparas pueden ser reemplazables en ciertos diseños; los LED frecuentemente forman parte del conjunto del botón o de la tarjeta. No conviene reemplazar una fuente de luz por otra sin confirmar tensión, polaridad, consumo y método de control.
Datos eléctricos que se deben comprobar
Antes de especificar un botón iluminado, confirme:
- Tensión nominal de la iluminación y del circuito de señal.
- Corriente o consumo permitido por la salida de la placa.
- Corriente continua o alterna, cuando aplique.
- Polaridad del LED y disposición de terminales.
- Tipo de contacto: normalmente abierto, normalmente cerrado o combinación.
- Método de iluminación: permanente, al presionar, por confirmación de registro o controlado por tarjeta.
- Color y difusión de luz requeridos por el panel.
- Número de terminales y orden de pines.
Un botón puede encender correctamente pero no registrar una llamada, o registrar la llamada sin iluminar. Estas son funciones relacionadas, pero a menudo viajan por circuitos separados. Medir solo la continuidad del contacto no basta para diagnosticar el conjunto.
La falta de iluminación tampoco siempre significa que el botón esté defectuoso. Puede deberse a una salida dañada de la placa, una tensión ausente, un conector flojo, una pista fracturada o un problema de programación en sistemas electrónicos.

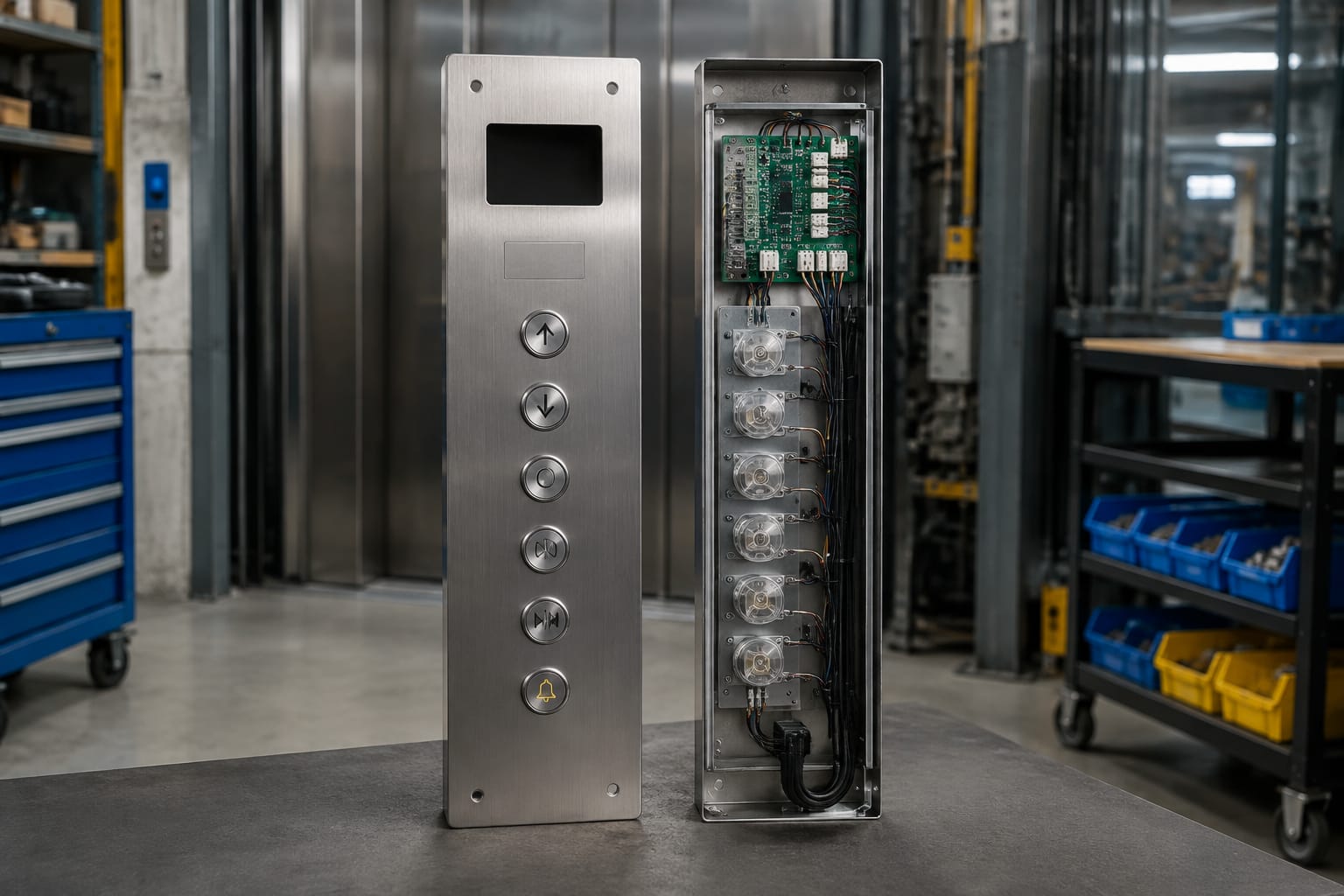

Placas de botones y comunicación del panel
En instalaciones modernas, los botones rara vez van cableados uno por uno hasta el controlador principal. Una placa de botones, o button board, puede concentrar entradas, controlar LED, leer señales y comunicarse con la maniobra mediante un bus o interfaz específica.
Esto reduce el cableado, pero hace que la compatibilidad sea más exigente. Una placa similar visualmente puede usar otro firmware, pinout, direccionamiento, protocolo o distribución de botones.
Por ejemplo, una [placa de botones Mitsubishi para ascensor](/products/button-board-mitsubishi-elevator-parts-lift-accessories/) debe evaluarse por su referencia exacta, conectores, disposición y aplicación prevista; el nombre de la marca por sí solo no identifica una equivalencia técnica. Del mismo modo, una [placa BD de pulsadores Hyundai](/products/bd-push-button-board-hyunday-elevator-parts-lift-accessories/) requiere contrastar la versión de la tarjeta y las conexiones del equipo instalado.
Señales de que la falla puede estar en la placa
Sospeche de la placa o la comunicación, y no solo del pulsador, cuando ocurren situaciones como estas:
- Varios botones dejan de responder al mismo tiempo.
- Todo un grupo de luces permanece apagado o encendido.
- El panel funciona de forma intermitente al mover el cableado o cerrar la tapa.
- Los botones responden físicamente, pero la maniobra no registra ninguna selección.
- Un reemplazo compatible en forma no funciona pese a tener buen contacto eléctrico.
- Aparecen fallas después de una intervención en conectores, fuente de alimentación o tarjeta.
La inspección debe realizarse por personal autorizado y con el procedimiento de seguridad correspondiente. Desenergizar, identificar conectores, evitar puentes improvisados y documentar la posición original de cada terminal reduce el riesgo de introducir una falla adicional.
Consideraciones de accesibilidad
Los botones de ascensor deben ser perceptibles y utilizables por personas con distintas capacidades visuales, motoras o sensoriales. La accesibilidad no se resuelve únicamente colocando caracteres en relieve; depende de la ubicación, el contraste, el tamaño, la fuerza de operación, la retroalimentación y la consistencia de todo el panel.
En una revisión o modernización, considere:
- Números y símbolos legibles con contraste suficiente respecto al fondo.
- Información táctil, como relieve o braille, donde corresponda al diseño y requisitos del proyecto.
- Botones reconocibles por tacto y con separación adecuada.
- Confirmación visual de registro de llamada.
- Señal sonora o feedback audible cuando esté contemplado por el sistema.
- Alturas y ubicación que permitan aproximación y uso razonable.
- Identificación clara de alarma, comunicación de emergencia y apertura de puertas.
- Coherencia entre el orden físico de los pisos y el recorrido real del edificio.
Los requisitos aplicables pueden depender del tipo de edificación, la fecha del proyecto, el uso del inmueble y los criterios de inspección exigidos. Antes de intervenir una instalación, revise las exigencias vigentes que correspondan al proyecto y no asuma que una botonera importada cumple por defecto con todas las necesidades de accesibilidad locales.
Un error frecuente es reemplazar un botón con braille por uno visualmente idéntico pero sin información táctil. Esa sustitución puede reducir la usabilidad del ascensor aunque el circuito eléctrico funcione sin problemas.
Síntomas comunes de falla en los botones
La observación del síntoma ayuda a separar una falla mecánica de una falla de tarjeta, cableado, software o maniobra. Sin embargo, no debe utilizarse para anular sistemas de seguridad ni para hacer puentes permanentes.
| Síntoma | Causas posibles | Primera revisión recomendada |
|---|---|---|
| El botón no responde al presionarlo | Contacto dañado, botón trabado, cable suelto, entrada de placa defectuosa | Recorrido, fijación, conector y señal de entrada |
| Registra a veces | Desgaste, humedad, suciedad, terminal flojo, falso contacto | Estado mecánico y continuidad bajo movimiento controlado |
| No enciende la luz | LED o lámpara dañados, tensión ausente, salida de placa fallada | Alimentación, polaridad, conector y salida de iluminación |
| Permanece iluminado | Salida pegada, configuración, corto o placa con falla | Circuito de control y comportamiento de otros botones |
| Varios botones fallan | Falla de placa, alimentación común, bus o conector principal | Fuente, conectores y diagnóstico de la tarjeta |
| Se activa sin tocarlo | Daño mecánico, humedad, interferencia o sensibilidad capacitiva mal ajustada | Superficie, tierra, alimentación y configuración |
| El botón está flojo o hundido | Retén roto, tuerca floja, frente deformado | Sistema de montaje y estado del panel |
En botones mecánicos, un clic audible no garantiza que el contacto eléctrico sea confiable. En botones capacitivos, una superficie limpia no garantiza que la señal llegue a la maniobra. El diagnóstico debe seguir el recorrido completo: usuario, botón, cableado o placa, comunicación y controlador.
Cómo especificar botones de reemplazo
La forma más segura de comprar un repuesto es especificarlo con evidencia técnica del componente existente. Una foto frontal sirve para una identificación preliminar, pero no reemplaza la revisión de medidas, conexiones y referencia.
Información mínima para una cotización o compra técnica
Reúna los siguientes datos:
- Marca, modelo y referencia impresa en el botón, placa o panel.
- Fotografía frontal y posterior, con terminales o conector visibles.
- Función exacta: piso, llamada arriba, llamada abajo, abrir, cerrar, alarma u otra.
- Leyenda, número, flecha o pictograma requerido.
- Diámetro del orificio, dimensiones externas y sistema de fijación.
- Número de terminales, tipo de conector y orden de pines.
- Tensión, tipo de iluminación, color y polaridad si aplica.
- Tipo de tecnología: mecánico, membrana, táctil o capacitivo.
- Referencia de la botonera o tarjeta donde se conecta.
- Cantidad requerida y si se necesita uniformidad estética con el panel existente.
Cuando se trata de un pulsador individual, una [botonera Otis blanca con luz azul](/products/push-button-white-blue-light-otis-elevator-parts-lift-accessories/) puede ser relevante como referencia de categoría, pero la sustitución debe basarse en las especificaciones exactas del equipo instalado. Color, marca comercial o apariencia no confirman por sí mismos la compatibilidad.
Errores de compra que conviene evitar
- Pedir “un botón igual” sin enviar referencia ni fotos posteriores.
- Confundir un pulsador de piso con uno de cabina.
- Ignorar tensión, polaridad o tipo de iluminación.
- Reutilizar una placa electrónica sin revisar conectores y versión.
- Cambiar la nomenclatura de pisos sin coordinar con señalización y configuración.
- Comprar por diámetro sin validar profundidad, retén y distribución de terminales.
- Asumir que un repuesto para una marca es compatible con todos sus modelos.
- Sustituir solo el botón cuando la falla afecta a toda la placa o al bus de comunicación.
Para compras B2B, es útil consolidar la información por instalación y por referencia. Esto facilita diferenciar piezas iguales usadas en varios equipos de repuestos visualmente parecidos que requieren códigos distintos. Kelevator trabaja con repuestos multimarcas para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; una ficha técnica completa ayuda a contrastar la alternativa con la aplicación requerida.
Preguntas frecuentes sobre botones de ascensor
¿Un botón iluminado puede funcionar aunque la luz esté apagada?
Sí. El contacto que registra la orden y el circuito de iluminación pueden ser independientes. Revise ambos antes de reemplazar el conjunto.
¿Se puede cambiar solo la tapa o el capuchón del botón?
Depende del diseño. Algunos pulsadores permiten sustituir una pieza frontal, mientras otros integran tapa, leyenda, difusor, LED y mecanismo en una sola unidad. Forzar el desmontaje puede dañar retenes, iluminación o terminales.
¿Por qué un botón nuevo no funciona en una botonera antigua?
Puede tener una geometría similar pero distinto pinout, tensión, contacto, polaridad, sistema de iluminación o interfaz electrónica. En paneles con placa, también puede existir una incompatibilidad de comunicación.
¿Qué componente se debe reemplazar si fallan varios botones a la vez?
No se debe asumir que todos los botones fallaron. Revise primero alimentación común, conectores, placa de botones, cable flexible, bus de comunicación y entradas del controlador.
La selección correcta de botones de ascensor parte de identificar su función y termina validando su interacción con el panel y la maniobra. Antes de solicitar un repuesto, documente la referencia, conexiones, medidas, iluminación y placa asociada; esa información permite comparar alternativas técnicas con mayor precisión.
