El reemplazo de botones de ascensor no debe definirse solo por el diámetro visible o el color de la luz. Para que una botonera vuelva a operar correctamente, el repuesto debe coincidir con el corte del panel, sistema de fijación, tensión, tipo de iluminación, contactos y conector; además, se debe descartar una falla en la tarjeta o el cableado.
En una búsqueda de elevator buttons replacement, la decisión práctica es esta: cambie el botón individual cuando la falla está aislada y se puede validar su compatibilidad; evalúe cambiar la botonera o sus placas cuando hay varios pulsadores deteriorados, problemas eléctricos repetitivos o una modernización de cabina en curso.
Cuándo se debe reemplazar un botón de ascensor
Un botón debe reemplazarse cuando presenta daño físico, respuesta irregular o una señal visual que ya no cumple su función. No obstante, un pulsador que no responde no confirma por sí solo que el componente esté fallado. La verificación previa evita pedir un repuesto incorrecto y repetir la intervención.
Las señales que justifican una inspección incluyen:
- El botón queda hundido, trabado o no retorna a su posición normal.
- La tapa, aro o leyenda está rota, rayada o demasiado desgastada para leerse.
- El pasajero debe presionar con fuerza o varias veces para registrar la llamada.
- La iluminación del botón no enciende, parpadea o permanece encendida sin que corresponda.
- El indicador de selección de piso funciona de forma intermitente.
- Hay humedad, corrosión, suciedad acumulada o evidencia de impacto en la botonera.
- Se reemplazó un botón anteriormente y su color, relieve, montaje o respuesta no coincide con los demás.
En edificios de uso intensivo, el desgaste visual puede ser motivo suficiente para una renovación planificada. Sin embargo, cuando existe una falla funcional, el técnico debe aislar el origen antes de retirar piezas. El botón puede ser el problema, pero también puede serlo el contacto, la placa de botonera, el arnés o la señal proveniente del controlador.
Antes de intervenir, corresponde retirar el ascensor de servicio según el procedimiento de seguridad aplicable, desconectar o aislar la alimentación cuando corresponda y proteger el panel contra rayaduras o deformaciones. La manipulación de una botonera energizada sin diagnóstico ni procedimiento puede agravar una avería o generar un riesgo eléctrico.
Diagnostique si falla el botón, la tarjeta o el cableado
El diagnóstico parte de distinguir una falla mecánica de una falla eléctrica. Un pulsador duro o roto puede identificarse visualmente; una ausencia de señal requiere pruebas controladas y la revisión del circuito asociado.
Revise el comportamiento de la falla
Empiece por registrar qué ocurre al presionar el botón:
- ¿El pulsador se mueve y retorna correctamente?
- ¿La luz de confirmación enciende?
- ¿El ascensor registra la llamada o la selección?
- ¿La falla afecta un único piso, varios botones o toda la botonera?
- ¿La anomalía aparece siempre o solo con vibración, movimiento de puerta o cierta condición de operación?
Si el problema afecta un solo botón mientras el resto del panel funciona de forma normal, el pulsador, su lámpara o su conexión inmediata son candidatos probables. Si fallan varios botones de una misma zona, una tarjeta, un conector común o un cable puede explicar mejor el problema.
Haga pruebas sin asumir equivalencias
Con el equipo asegurado y siguiendo el esquema eléctrico disponible, un técnico calificado puede revisar continuidad del contacto, estado de terminales, sujeción de conectores y tensión de alimentación de la iluminación. También es útil comparar lecturas con un botón idéntico que esté funcionando en el mismo panel.
No puentee terminales ni instale un botón “similar” para probar sin conocer el circuito. Algunas botoneras usan matrices, señales compartidas o placas electrónicas en las que una conexión incorrecta puede crear lecturas erróneas o afectar otros mandos.
Cuando la falla se concentra en la electrónica de la botonera, puede ser más apropiado inspeccionar o sustituir la placa. Por ejemplo, una tarjeta para botones de cabina de ascensor debe evaluarse por su disposición de conectores, número de posiciones, alimentación y compatibilidad con el sistema, no solo por su apariencia.

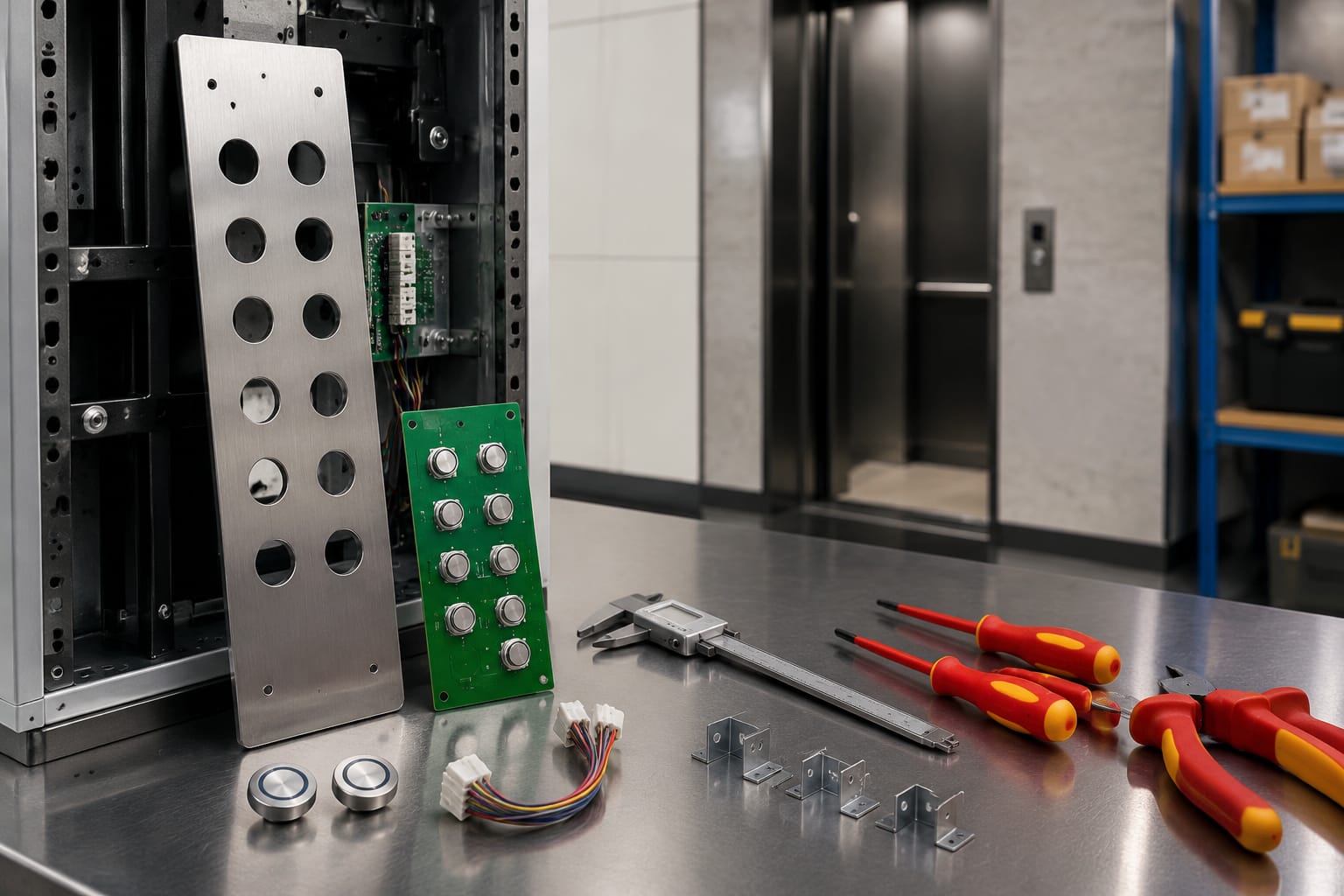

Registre las dimensiones y el tipo de montaje
Una foto frontal es útil, pero rara vez basta para comprar un repuesto. El registro técnico debe incluir la cara visible y la parte posterior del botón, así como datos del panel donde se instala.
Tome fotografías nítidas antes de desmontar el componente y anote lo siguiente:
| Dato a registrar | Por qué importa |
|---|---|
| Diámetro del orificio del panel | Determina si el cuerpo del botón puede ingresar sin mecanizar la botonera. |
| Diámetro y forma del frente | Afecta el acabado, la cobertura del corte y la uniformidad visual. |
| Espesor del panel | Influye en el alcance de la rosca, clip, tuerca o sistema de retención. |
| Profundidad disponible detrás del panel | Evita interferencias con placas, cableado o estructura de cabina. |
| Sistema de fijación | Puede usar tuerca, rosca, clips, retenedor u otro método específico. |
| Número y disposición de terminales | Permite distinguir contactos, iluminación y conexiones especiales. |
| Leyenda y posición del botón | Evita pedir una pieza con marcación o uso equivocado. |
| Marca y referencia grabada | Facilita localizar equivalencias verificables, si existen. |
Mida el diámetro del corte con un calibrador cuando sea posible. Una diferencia pequeña puede impedir el montaje o dejar el botón flojo. También debe comprobarse que el aro frontal cubra adecuadamente el orificio existente, sobre todo si la botonera presenta desgaste o una perforación irregular.

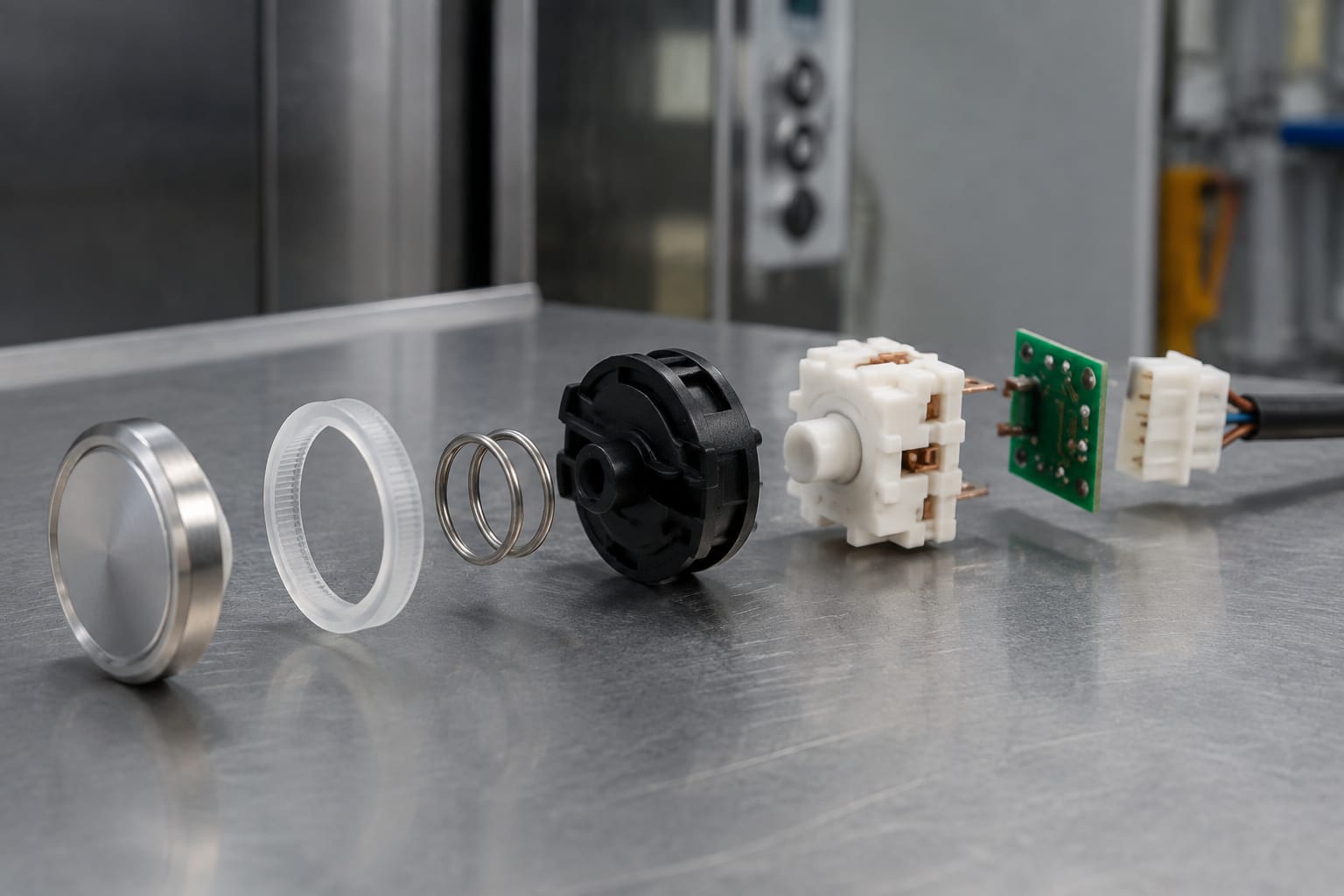

El tipo de montaje es tan relevante como la medida. Un botón de presión con clip no necesariamente sustituye a uno roscado, incluso si ambos tienen un frente circular semejante. Forzar una fijación puede dañar una placa decorativa, generar holgura o dificultar futuros mantenimientos.
Como referencia de compra, un botón de ascensor de 4 pines para orificio de 27 mm con luz verde ilustra por qué el número de pines, el diámetro del orificio y la iluminación deben tratarse como datos de selección, no como detalles secundarios. La compatibilidad debe confirmarse contra el componente retirado y el circuito real del ascensor.
Haga coincidir tensión, iluminación y conector
Un botón compatible debe funcionar eléctricamente igual que el original dentro de su aplicación. La coincidencia física no garantiza que la señal de llamada o la iluminación operen de manera correcta.
Verifique la función eléctrica del contacto
Identifique si el pulsador utiliza contacto normalmente abierto, normalmente cerrado u otra configuración. En botones de ascensor, el contacto puede participar en una entrada de placa, una matriz de señales o una lógica propia del fabricante. El número de terminales no siempre revela por sí solo la función de cada uno.
Revise el diagrama del equipo o el marcado de los terminales antes de reconectar. Si no hay documentación, conserve la posición original de los cables, etiquételos y tome fotos detalladas antes de desmontar.
Confirme la alimentación y el tipo de luz
La iluminación puede ser LED, lámpara u otro módulo, y trabajar con tensiones o polaridades específicas. Se deben confirmar:
- Tensión nominal de la iluminación.
- Corriente o consumo admisible, cuando el fabricante lo especifique.
- Corriente continua o alterna, según corresponda.
- Polaridad en módulos LED.
- Color de iluminación requerido para mantener la señalización uniforme.
- Función de la luz: localización, confirmación de llamada, estado o ambas.
Instalar una luz de tensión distinta puede causar falta de iluminación, sobrecalentamiento, falla prematura o problemas en la tarjeta. Del mismo modo, sustituir una pieza iluminada por otra sin luz puede reducir la claridad de uso del panel.
Compare terminales y conectores completos
No compare solo la cantidad de pines. Verifique el paso entre terminales, orientación, tipo de conector, seguro mecánico, longitud del cable y distribución de señales. Un conector que entra con dificultad o requiere modificación no debe considerarse compatible sin una validación técnica.
En sistemas que usan módulos de expansión, la placa también debe corresponder a la arquitectura instalada. Una placa de expansión de botonera para sistema Monarch puede ser relevante cuando el diagnóstico apunta a ese sistema, pero no debe asumirse como intercambiable con placas de otra marca, generación o configuración.
Qué factores afectan el costo de reemplazo
El costo del reemplazo de un botón de ascensor incluye mucho más que el precio unitario del repuesto. Para presupuestar de forma útil, conviene separar material, diagnóstico, mano de obra y cualquier trabajo adicional sobre el panel.
Los principales factores son:
- Tipo de botón: los modelos con iluminación, leyendas especiales, indicación táctil, acero inoxidable u otros acabados pueden tener un costo distinto al de un pulsador básico.
- Compatibilidad y referencia: localizar una pieza específica o una equivalencia validada puede requerir más información y tiempo de abastecimiento que un modelo estándar.
- Cantidad de unidades: cambiar varios botones permite uniformar el acabado, pero aumenta el material y el tiempo de instalación.
- Estado de la botonera: perforaciones deformadas, soportes rotos, corrosión o cableado deteriorado pueden requerir reparación adicional.
- Diagnóstico eléctrico: si la falla no está en el botón, habrá que revisar placas, conectores y señales.
- Acceso y condición del equipo: el procedimiento de inmovilización, la coordinación de mantenimiento y las pruebas posteriores forman parte del trabajo.
- Modernización visual o funcional: renovar leyendas, iluminación o toda la botonera tiene un alcance diferente al cambio correctivo de una pieza.
No es recomendable estimar el costo final solo con una foto y el número de piso. Un registro de medidas, referencia, conexión y estado del panel permite comparar alternativas de suministro con mayor precisión.
Para importadores, distribuidores y empresas de mantenimiento, también conviene considerar el costo de una compra errada: devolución, nueva visita técnica, tiempo fuera de servicio y pérdida de uniformidad en la cabina. La validación previa suele ser más eficiente que basarse en una equivalencia visual.
¿Conviene cambiar botones individuales o toda la botonera?
Cambiar un botón individual es adecuado cuando la falla está aislada, hay un repuesto compatible y el resto de la botonera conserva buen estado funcional y visual. Es una intervención de alcance limitado que evita sustituir componentes que aún operan correctamente.
Cambiar varios botones o el conjunto completo tiene sentido cuando el desgaste es generalizado, existen modelos mezclados, hay fallas repetitivas, el panel está dañado o se busca una presentación uniforme durante una modernización.
| Situación | Alternativa usual | Punto de control |
|---|---|---|
| Un botón roto y los demás operan bien | Reemplazo individual | Confirmar montaje, tensión y conexión exactos. |
| Varios botones duros o con luces apagadas | Cambio por grupo o evaluación de placa | Determinar si la causa es desgaste o una alimentación común. |
| Panel con perforaciones, leyendas o frente deteriorados | Renovación de botonera | Revisar medidas, disposición y espacio posterior. |
| Fallas simultáneas en varias posiciones | Diagnóstico de tarjeta y cableado | No comprar botones antes de aislar la causa. |
| Modernización de cabina | Cambio planificado del conjunto | Definir estética, accesibilidad y compatibilidad eléctrica. |
El reemplazo total no siempre es necesario, pero puede reducir inconsistencias cuando hay botones de distintas generaciones o tonos de iluminación. Aun así, la decisión debe considerar disponibilidad de repuestos, condición del cableado, configuración del controlador y el alcance real de la modernización.
Pruebas funcionales y de accesibilidad
Antes de devolver el ascensor al servicio, no basta con comprobar que el botón enciende. Las pruebas deben confirmar que el conjunto responde de forma consistente y que el panel sigue siendo comprensible para los usuarios.
Como mínimo, revise:
- El botón se desplaza con suavidad, registra la pulsación y retorna sin trabarse.
- La llamada o selección se registra una sola vez por pulsación, según la lógica del equipo.
- La iluminación de confirmación y localización responde como corresponde.
- Los botones cercanos no presentan falsas activaciones, interferencias ni holguras después del montaje.
- Las leyendas de pisos, apertura, cierre, alarma u otras funciones son legibles y están en la posición correcta.
- Los elementos táctiles, relieve, Braille u otras ayudas existentes se mantienen y no quedan obstruidos.
- El panel no tiene bordes expuestos, piezas sueltas ni tornillos que afecten el uso seguro.
- La botonera queda limpia y correctamente fijada antes de reanudar la operación.
Las pruebas deben ejecutarse de acuerdo con el procedimiento de mantenimiento del equipo y las exigencias aplicables al edificio. Si se cambió una tarjeta, una placa de expansión o un conjunto de botonera, la validación debe abarcar todas las posiciones afectadas, no solo el botón que motivó la intervención.
Errores frecuentes al pedir botones de ascensor
La mayoría de pedidos incorrectos se originan en datos incompletos. Evitar estos errores mejora la compatibilidad y reduce retrabajos.
- Pedir “un botón de ascensor” sin indicar diámetro del corte, tipo de fijación ni foto posterior.
- Elegir por color o diseño frontal sin revisar terminales y alimentación.
- Confundir el diámetro del aro visible con el diámetro del orificio del panel.
- No confirmar si la iluminación usa una tensión, polaridad o tipo de lámpara específico.
- Asumir que la misma marca implica compatibilidad entre todas las generaciones de equipos.
- Pedir una placa por apariencia sin cotejar conectores, número de botones y sistema asociado.
- Descartar una falla de cableado o tarjeta y cambiar botones repetidamente.
- Cambiar un botón con leyenda, función o relieve distinto al de la posición original.
- No conservar el componente retirado para comparar dimensiones y conexiones.
- Instalar el repuesto sin una prueba completa de llamada, iluminación y fijación.
Para solicitar o comprar un repuesto con mejores posibilidades de acierto, reúna fotos del frente y reverso, medidas del corte, espesor de panel, referencia grabada, número de terminales, datos de iluminación y descripción de la falla. Kelevator suministra repuestos multimarca para compradores B2B, empresas de mantenimiento, distribuidores, importadores y proyectos de modernización; presentar esa información técnica permite evaluar el componente adecuado sin depender de una coincidencia visual.
