Panel de botones de ascensor: COP, LOP y componentes

Un panel de botones de ascensor no es una pieza única intercambiable: integra mandos, señalización, cableado, tarjetas electrónicas y una placa frontal que deben funcionar con el sistema de control instalado. Para elegir un reemplazo correcto, primero se debe definir si se trata de un COP o un LOP y luego validar sus dimensiones, conexiones, protocolo y funciones requeridas.

En edificios residenciales, oficinas, clínicas, hoteles e instalaciones industriales del Perú, una falla de pulsadores o indicadores puede resolverse reemplazando un componente puntual. Sin embargo, cuando hay desgaste de la placa, incompatibilidad de tarjetas o una modernización del controlador, suele convenir revisar el conjunto completo del panel de ascensor.

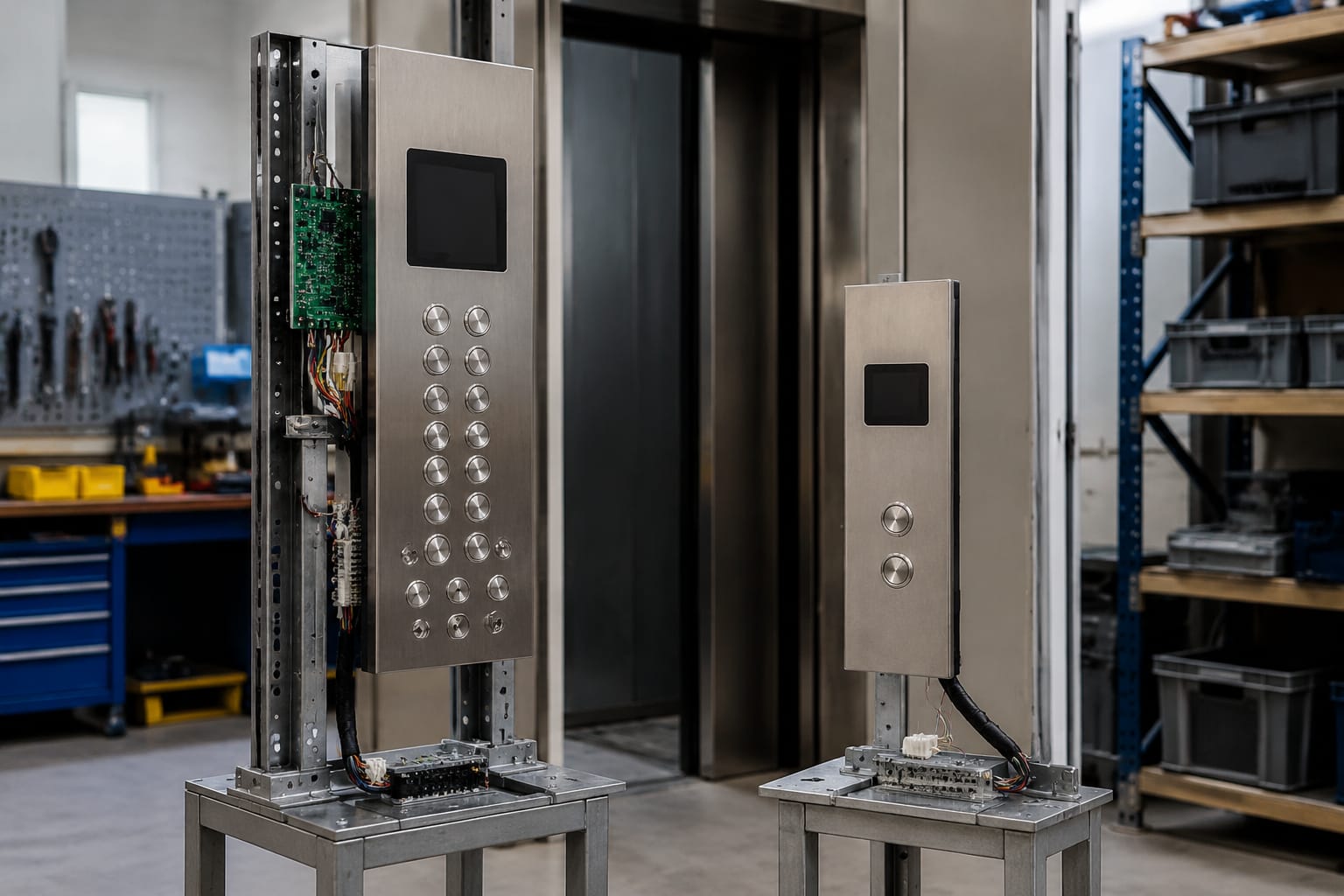

COP y LOP explicados

El COP (Car Operating Panel) es el panel ubicado dentro de la cabina. Permite al pasajero seleccionar pisos y usar funciones disponibles durante el viaje. El LOP (Landing Operating Panel) se encuentra en el hall de cada nivel y se utiliza para llamar al ascensor en dirección de subida, bajada o ambas, según la configuración del grupo.

La diferencia parece simple, pero afecta el tipo de botones, las señales disponibles, el cableado y la lógica de control.

Un COP puede incorporar botones de piso, apertura y cierre de puertas, alarma, llave de servicio, indicador de posición, flechas direccionales, señal de sobrecarga y pantalla. En algunos proyectos también incorpora lector de tarjetas, teclado, selector de acceso o controles de uso restringido.

Un LOP convencional puede tener un solo botón de llamada en una instalación de una planta o dos botones de dirección en edificios de varios niveles. En sistemas con despacho por destino, el panel de hall puede reemplazar los botones convencionales por un teclado, pantalla táctil o pantalla LCD que asigna la cabina.

Antes de comprar, conviene identificar si el panel a intervenir está dentro de la cabina, en el hall o conectado a un sistema especial de control de accesos o despacho. Un LOP con pantalla, por ejemplo, no siempre puede sustituirse por un pulsador estándar aunque tenga el mismo tamaño físico.

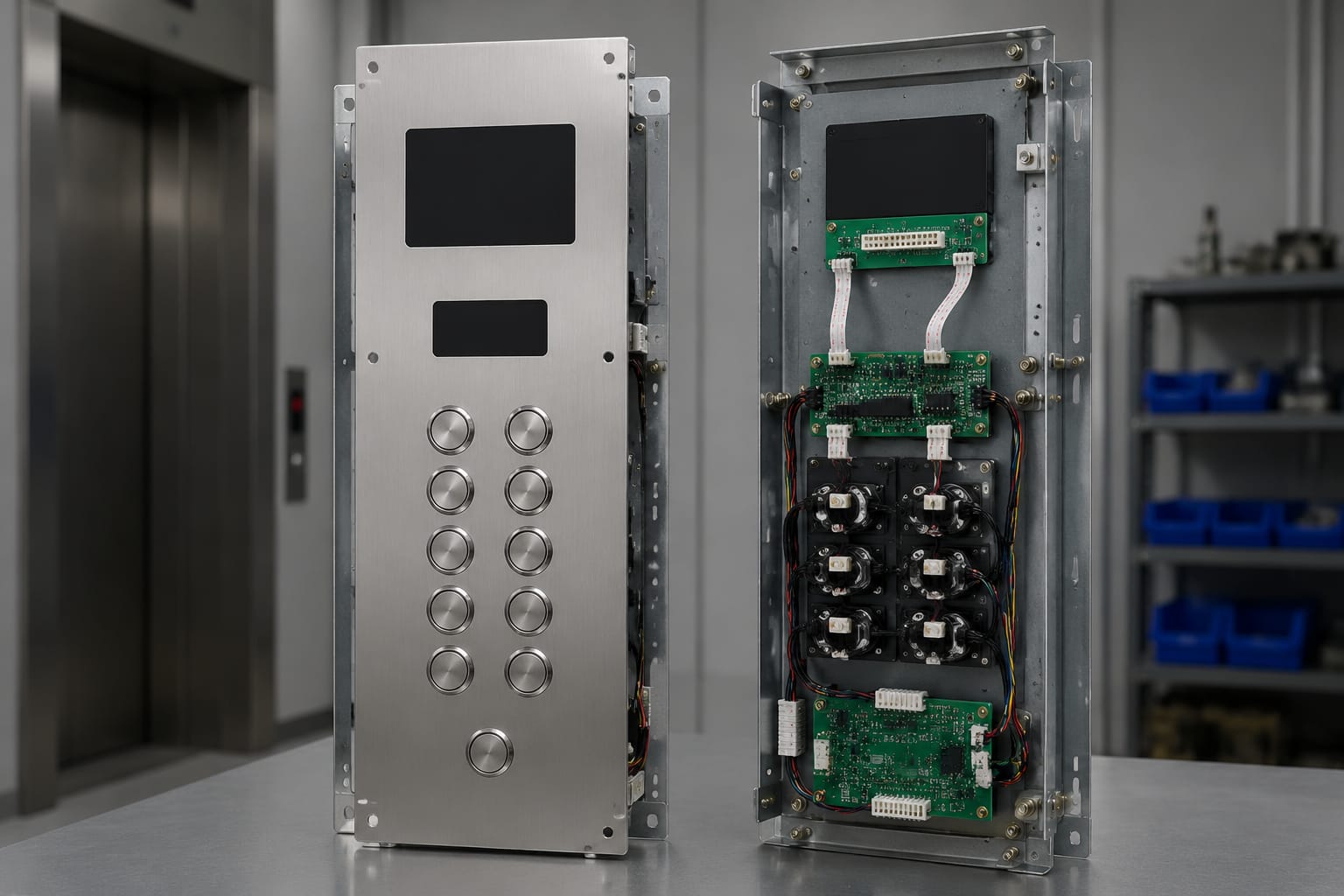

Partes dentro de un panel de botones de ascensor

Un panel puede incluir elementos mecánicos, eléctricos y electrónicos. La configuración exacta cambia según la marca del controlador, el tipo de ascensor y el nivel de actualización del equipo.

Los componentes más frecuentes son los siguientes:

• Pulsadores: reciben la orden del usuario. Pueden ser redondos, cuadrados, mecánicos, capacitivos o con iluminación LED.
• Aros luminosos o difusores: muestran que una llamada o selección fue registrada. El color, voltaje y forma deben corresponder con el diseño del panel.
• Placa frontal o faceplate: superficie visible donde se montan botones, displays, tornillos, señalética y dispositivos auxiliares.
• Indicador de posición: muestra el piso actual o la ubicación aproximada de la cabina.
• Flechas direccionales: indican el sentido del recorrido o la próxima dirección de viaje.
• Tarjeta de botones: recibe las señales de los pulsadores y las transmite al controlador mediante entradas individuales, comunicación serial u otra arquitectura.
• Tarjeta de display: gestiona indicadores numéricos, pantallas LCD, flechas, mensajes o señales visuales.
• Arnés o cable de conexión: enlaza el COP o LOP con la maniobra, la caja de inspección u otros módulos.
• Conectores y terminales: permiten el acople con la tarjeta, el arnés y los componentes del panel.
• Caja posterior o back box: protege las conexiones y fija el conjunto en la pared o estructura de cabina.
• Elementos de seguridad y servicio: botón de alarma, comunicación de emergencia, llave, interruptor o indicadores específicos.

Una avería visible no siempre identifica la pieza fallada. Si un botón no enciende, la causa puede estar en el LED, la membrana, el contacto, el conector, el cable, una entrada de tarjeta o la configuración de la maniobra. Por ello, el diagnóstico debe considerar la ruta completa de la señal.

Para proyectos de mantenimiento o abastecimiento, puede ser útil revisar [tarjetas y accesorios para paneles de control de ascensor](/products/elevator-control-panel-button-board-lift-accessories/) cuando el problema no se limita al pulsador o a la placa frontal.

Configuraciones de botones y pantallas

La distribución del panel debe responder al recorrido, a los accesos autorizados y a la operación real del edificio. Copiar la disposición de otro ascensor puede generar numeración confusa, botones sin función o incompatibilidad con la lógica de control.

Botones de cabina

En un COP, el orden de los botones suele seguir la secuencia de pisos y la nomenclatura usada en el edificio: sótanos, primer nivel, pisos superiores, terraza u otras paradas. También pueden aparecer letras como “S”, “M”, “PH” o designaciones propias del proyecto. La nomenclatura física debe coincidir con la programación del controlador y la señalización del edificio.

Además de los pisos, es habitual encontrar:

• Abrir puertas.
• Cerrar puertas, cuando la operación y programación lo contemplan.
• Alarma.
• Llamada o comunicación de emergencia.
• Funciones de seguridad, evacuación o servicio, cuando correspondan.
• Botones con llave para pisos restringidos o modos autorizados.

Botones de hall

Un LOP de dos direcciones debe diferenciar claramente subir y bajar. En pisos extremos, como el nivel más alto o el sótano final, puede requerirse solo una dirección válida. Instalar dos botones donde uno no tiene función puede inducir llamados falsos y dificultar el mantenimiento posterior.

En grupos de ascensores, los LOP pueden ser convencionales o comunes para varias cabinas. El controlador decide qué ascensor responderá según la lógica de despacho. Por eso, un cambio de panel debe respetar tanto el hardware como la configuración del sistema.

Displays e indicadores

Los indicadores pueden ser de segmentos LED, matriz de puntos, LCD o soluciones integradas con flechas. Al reemplazarlos, no basta con validar el color o el tamaño del recorte. También se debe revisar:

• Tensión de alimentación.
• Tipo y cantidad de pines.
• Protocolo de comunicación.
• Sentido de montaje y orientación.
• Formato de pisos y caracteres admitidos.
• Compatibilidad con tarjetas existentes.
• Necesidad de programación o parametrización.

En aplicaciones de hall con señalización visual, un [panel LCD para llamadas de ascensor](/products/outbound-call-lcd-panel-step-system-elevator-parts/) puede ser relevante cuando se confirma que su interfaz es compatible con el sistema instalado.

Materiales y dimensiones de la placa frontal

La placa frontal debe resistir uso frecuente, limpieza y condiciones propias del lugar de instalación. También debe encajar con precisión en el recorte existente o en la estructura de cabina. Una diferencia pequeña en perforaciones, profundidad o posición de conectores puede impedir el montaje.

El acero inoxidable es común por su resistencia al uso y facilidad de limpieza. Puede tener acabado satinado, pulido o texturizado. En proyectos específicos se usan placas pintadas, vidrio, acrílico técnico u otros materiales, aunque su aptitud depende de la exposición, la facilidad de reposición y el diseño integral de cabina o hall.

Las dimensiones críticas que se deben levantar son:

• Alto, ancho y espesor de la placa.
• Medida del recorte disponible.
• Posición de perforaciones y fijaciones.
• Distancia entre centros de botones.
• Diámetro o lado de cada perforación.
• Espacio trasero para tarjetas, conectores y cableado.
• Ubicación de displays, altavoz, micrófono, llave o señalética.
• Radio de esquinas y acabado del borde.
• Sentido de apertura o acceso para mantenimiento, si aplica.

No se debe asumir que un panel “universal” encajará en cualquier ascensor. Incluso dentro de una misma instalación, una cabina modernizada puede tener medidas diferentes a las otras. Para pedidos recurrentes, es recomendable documentar un plano acotado, fotos frontal y posterior, y una lista de componentes montados.

Compatibilidad de tarjetas, cables y conectores

La compatibilidad eléctrica y de comunicación es el punto más importante al reemplazar una tarjeta de botones, un display o un arnés. Dos paneles con apariencia similar pueden usar conectores distintos, asignaciones de pines diferentes o protocolos incompatibles.

Qué validar antes de pedir una tarjeta

Identifique el número de parte de la tarjeta existente, su revisión, la marca y modelo del controlador, y la cantidad de botones o indicadores que atiende. También revise si las entradas son individuales o si la tarjeta se comunica mediante un bus serial.

Una tarjeta nueva puede requerir configuración de direcciones, asignación de piso, ajuste de terminaciones o programación en el controlador. Sin esa revisión, un reemplazo puede encender parcialmente pero no registrar comandos de manera correcta.

Qué revisar en cables y arneses

En un cable de conexión, confirme:

• Número de pines y núcleos.
• Tipo de conector en ambos extremos.
• Llaveado, pestaña o guía de orientación.
• Longitud útil del arnés.
• Calibre y función de los conductores.
• Asignación de pines.
• Protección frente a movimiento, roce o interferencia.
• Compatibilidad entre COP, LOP, tarjeta y controlador.

El hecho de que un conector de 10 pines entre físicamente no prueba que el cable sea correcto. El orden de señales puede variar. Para reemplazos con este formato, conviene comparar la asignación real con un [cable de conexión COP/LOP de 10 pines](/products/3300-3600-5500-lop-cop-control-panel-connection-cable-10-pin-core-lift-accessories/) y con la documentación del equipo.

Nunca modifique una asignación de pines por color de cable únicamente. Los colores no constituyen un estándar universal entre fabricantes o lotes. La verificación debe hacerse con plano eléctrico, etiquetado, medición y procedimiento seguro de mantenimiento.

Accesibilidad y controles de emergencia

Los paneles deben permitir una operación clara para una variedad de usuarios, incluyendo personas con discapacidad visual, movilidad reducida o dificultades de alcance. Las exigencias aplicables dependen del proyecto, la norma técnica adoptada, el tipo de edificio y la autoridad competente; por ello, se debe confirmar el requisito local antes de definir una solución.

En términos prácticos, un diseño accesible suele considerar:

• Botones perceptibles al tacto y con contraste visual suficiente.
• Identificación en Braille o relieve, cuando corresponda.
• Alturas y ubicación que permitan alcance razonable.
• Separación suficiente entre botones para evitar pulsaciones accidentales.
• Retroalimentación visual y, cuando aplique, sonora.
• Señalización clara de piso, dirección y estado de puertas.
• Información comprensible en situaciones de falla o emergencia.

El botón de alarma y el sistema de comunicación de emergencia requieren especial atención. Deben estar identificados, conectados y probados conforme a la configuración del ascensor. Cambiar la placa frontal sin verificar la comunicación, la alimentación de respaldo o el recorrido de la señal puede dejar una función crítica inoperativa.

Las llaves de servicio, funciones de bomberos, bloqueos de acceso y otros mandos especiales no deben trasladarse ni reconectarse por suposición. Su lógica depende del diseño del control y del procedimiento aplicable al equipo.

Opciones de personalización y modernización

La modernización de un panel de botones de ascensor puede ser estética, funcional o ambas. No siempre requiere reemplazar el controlador principal, pero tampoco todos los paneles nuevos son compatibles con una maniobra antigua.

Una actualización básica puede incluir nuevos pulsadores, indicadores LED, señalética renovada y placa frontal de acero inoxidable. Es una alternativa razonable cuando las tarjetas, el arnés y el controlador están operativos y son mantenibles.

Una modernización intermedia puede incorporar displays de posición, flechas de dirección, nueva tarjeta de botones y cableado adaptado. En este caso, la compatibilidad de alimentación y comunicación debe evaluarse desde el inicio.

Una actualización integral puede comprender COP, LOP, tarjetas, pantallas, sistemas de acceso y controlador. Es apropiada cuando el sistema existente no admite las nuevas funciones, presenta fallas repetitivas o ya no permite una reposición consistente de componentes.

Al definir un panel personalizado, establezca por escrito:

• Plano y medidas del panel.
• Material, acabado y método de fijación.
• Cantidad, tipo y leyenda de botones.
• Idioma y nomenclatura de pisos.
• Color y comportamiento de iluminación.
• Tipo de display e indicadores.
• Funciones de acceso, emergencia y servicio.
• Modelo de controlador, tarjetas y conectores.
• Documentación de cableado y configuración.

La personalización debe conservar una ruta clara de mantenimiento. Un diseño atractivo que use piezas sin identificación, conectores no documentados o botones difíciles de reponer incrementa el riesgo operativo a futuro.

Pruebas y puesta en servicio del panel

La instalación de un panel debe terminar con pruebas funcionales, eléctricas y visuales. La puesta en servicio debe realizarla personal competente, siguiendo los procedimientos de seguridad del ascensor y la documentación del fabricante o integrador.

Antes de energizar, revise fijaciones, aislamiento, continuidad donde corresponda, conectores completos, orientación de cables y ausencia de conductores pellizcados. Verifique que la placa no interfiera con puertas, pasamanos, elementos de cabina ni acceso a componentes de mantenimiento.

Después de energizar, pruebe de forma ordenada:

1. Encendido de botones e indicadores.
2. Registro de cada piso y respuesta del sistema.
3. Operación de abrir y cerrar puertas, si están disponibles.
4. Llamadas de subida y bajada en cada LOP.
5. Indicador de posición, flechas y mensajes de pantalla.
6. Alarmas, comunicación de emergencia y señales asociadas.
7. Restricciones de acceso y llaves de servicio, cuando existan.
8. Funcionamiento repetido para detectar falsos contactos o intermitencias.

También es importante comprobar que la numeración mostrada coincide con el piso físico y que no hay botones habilitados para niveles inexistentes. En sistemas con varias cabinas, se deben validar llamadas simultáneas y señalización de hall.

Errores comunes incluyen montar un display con una revisión de tarjeta incompatible, reutilizar un arnés con pines distintos, omitir la programación de direcciones, instalar un botón de tipo momentáneo donde el sistema espera otra señal, o pedir una placa basándose solo en una foto frontal.

Para planificar un reemplazo, reúna fotos nítidas del frente y reverso, medidas, códigos de tarjetas, etiquetas de cable, esquema de pines y modelo de controlador. Kelevator suministra repuestos multimarcas para importadores, distribuidores, empresas de mantenimiento, modernizadoras y compradores OEM; esa información técnica ayuda a comparar el componente requerido antes de definir una compra o una solución de modernización.
