Un buffer lift o amortiguador de ascensor es un dispositivo de seguridad instalado en el foso. Su función es absorber la energía si la cabina o el contrapeso exceden su recorrido normal hacia abajo. No reemplaza al limitador de velocidad, al paracaídas ni a los finales de carrera: es una protección final ante un sobrepaso del extremo inferior.
Para seleccionar o reemplazar un buffer de elevador, no basta con comparar su altura o diámetro. Deben coincidir, como mínimo, la aplicación prevista (cabina o contrapeso), la velocidad nominal, la masa que debe detener, el recorrido útil, la carrera del émbolo, el tipo de fijación y el comportamiento del interruptor de seguridad. Una referencia visual similar puede ocultar diferencias críticas.
Qué hace un amortiguador de ascensor
Los amortiguadores se ubican normalmente debajo de la cabina, del contrapeso o de ambos, de acuerdo con el diseño del ascensor. Cuando un elemento móvil llega al fondo del foso más allá de su posición prevista, el buffer recibe el impacto y desacelera el conjunto en una distancia controlada.
Su objetivo es limitar la desaceleración y evitar que la cabina o el contrapeso golpeen directamente la estructura del foso. Para lograrlo, el dispositivo debe estar correctamente alineado con la placa de contacto o el punto de apoyo correspondiente.
Un buffer lift trabaja solo en una condición excepcional. Precisamente por eso suele pasar desapercibido durante los mantenimientos rutinarios. Sin embargo, un amortiguador corroído, con fuga de aceite, émbolo trabado o carrera insuficiente puede no desempeñarse como fue diseñado cuando sea necesario.
Los puntos que normalmente deben verificarse son:
- Integridad del cuerpo, base, resortes o cilindro hidráulico.
- Estado de las placas de impacto de cabina y contrapeso.
- Alineación vertical entre el buffer y el punto de contacto.
- Carrera disponible y retorno completo a reposo.
- Fijación a la base del foso.
- Funcionamiento y cableado del interruptor, cuando exista.
- Datos de placa y correspondencia con el ascensor intervenido.

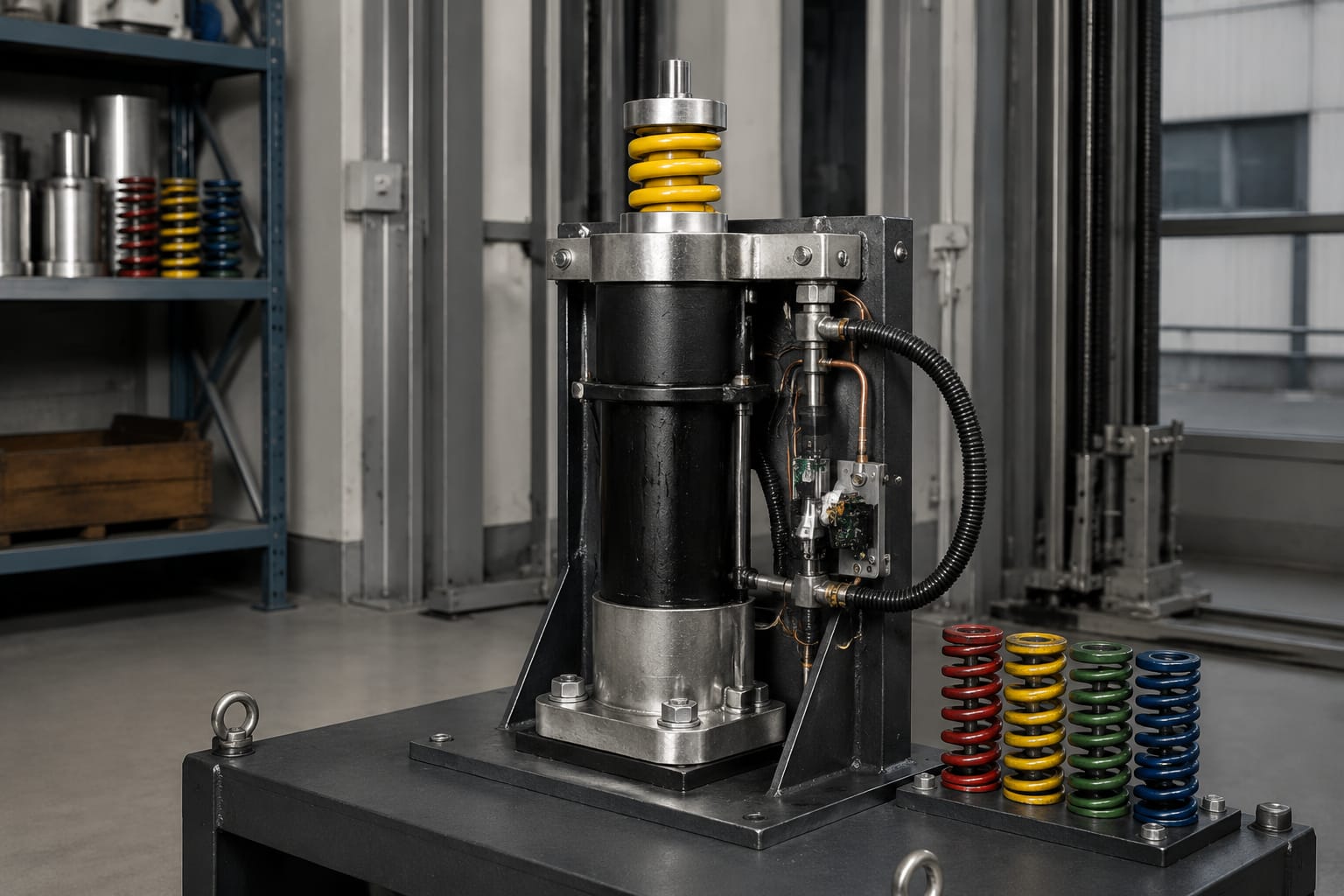

Buffers de aceite frente a buffers de resorte
Los dos tipos más habituales son los amortiguadores de resorte y los hidráulicos o de aceite. Ambos cumplen la misma función general, pero absorben la energía de forma distinta y no son intercambiables libremente.
| Característica | Buffer de resorte | Buffer hidráulico o de aceite |
|---|---|---|
| Medio de absorción | Compresión mecánica de resortes | Desplazamiento controlado de aceite |
| Aplicación habitual | Ascensores de menor velocidad, según diseño y norma aplicable | Ascensores de mayor velocidad o con mayor energía a disipar |
| Comportamiento | Desaceleración por elasticidad del resorte | Desaceleración amortiguada mediante circuito hidráulico |
| Inspección principal | Corrosión, deformación, rotura, altura y retorno | Fugas, nivel o condición del aceite cuando aplique, vástago, carrera y retorno |
| Riesgos característicos | Resortes fatigados, rotos, inclinados o corroídos | Pérdida de aceite, corrosión del vástago, válvulas defectuosas o retorno incompleto |
| Reemplazo | Requiere validar carga, recorrido y geometría | Requiere validar además la especificación hidráulica y la configuración eléctrica asociada |
Amortiguadores de resorte
Un buffer de resorte absorbe energía al comprimirse. Su construcción suele ser más simple, pero ello no significa que cualquier resorte sirva como sustituto. La capacidad de absorción depende de la configuración de los resortes, la carrera, la geometría y la carga para la cual fue fabricado.
La corrosión merece especial atención en fosos con humedad, limpieza deficiente, filtraciones o exposición a agentes químicos. Un resorte oxidado puede perder sección, deformarse o fracturarse. También se debe revisar que no haya espiras quebradas, contacto anormal entre espiras, inclinación del conjunto ni alteraciones hechas en campo.
Amortiguadores hidráulicos de aceite
Un buffer hidráulico desacelera el movimiento al forzar el paso de aceite por un sistema interno de control. La carrera y la resistencia hidráulica permiten manejar mayores niveles de energía que un buffer de resorte de dimensiones equivalentes, siempre según la clasificación concreta del fabricante y del ascensor.
En estos modelos, una fuga no debe tratarse como un detalle estético. Puede revelar sellos degradados, daño en el vástago, corrosión interna o una condición que afecte la capacidad de amortiguación. También es importante comprobar que el vástago quede completamente extendido en reposo y que el mecanismo retorne según el diseño del equipo.
Para trabajos de reposición, conviene identificar el conjunto mediante placa, dimensiones y datos técnicos. Los amortiguadores hidráulicos para ascensor deben evaluarse contra la aplicación real, no solo contra una fotografía o una medida parcial.
Aplicaciones en cabina y contrapeso
La cabina y el contrapeso pueden requerir buffers con configuraciones distintas. Aunque ambos se instalen en el mismo foso, la energía que llega al amortiguador depende de la masa móvil, la velocidad nominal, el recorrido y el diseño de suspensión del equipo.
En una aplicación de cabina, se debe considerar la masa de la cabina y la carga nominal que corresponda al criterio de diseño. En el lado del contrapeso, se debe revisar la masa efectiva del contrapeso y cualquier condición relevante derivada de una modernización, como cambios en cabina, operador de puertas, decoración o capacidad.
No se debe asumir que el buffer de cabina es apto para el contrapeso solo porque ambos tienen la misma altura. Antes de solicitar una pieza, confirme:
- Si el buffer corresponde a cabina, contrapeso o ambas aplicaciones.
- Cantidad de unidades requeridas por el diseño.
- Posición de cada unidad y distancia entre centros.
- Diámetro y forma de la placa de impacto.
- Altura libre en reposo y posición de máxima compresión.
- Existencia de pedestal, placa base o anclajes específicos.
- Interferencias con escalera de foso, guías, tensores, drenaje u otros componentes.
En proyectos de modernización, el cálculo inicial puede dejar de ser válido si se incrementa la masa de cabina o se modifica la velocidad. El buffer debe revisarse como parte del conjunto de seguridad, no mantenerse automáticamente por ser un componente existente.
Consideraciones sobre carrera, velocidad y carga
La elección de un buffer lift parte de la energía que debe disipar, pero su validación práctica incluye varias dimensiones y condiciones de operación. Los datos de la placa del ascensor, del buffer existente y de la documentación técnica disponible son la base para evitar errores.
La velocidad nominal es un criterio central. Los amortiguadores de resorte y de aceite se emplean dentro de rangos definidos por el diseño del ascensor y las exigencias normativas aplicables al proyecto. Un buffer destinado a una velocidad menor no debe instalarse en un equipo más rápido solo porque encaja mecánicamente.
La carga o masa también importa. En el lado de cabina, se revisa la masa suspendida considerada por el diseño. En el contrapeso, se debe confirmar su peso real, en especial tras cambios de cabina o balanceo. Una modificación de capacidad sin revisar los amortiguadores puede crear una incompatibilidad de seguridad.
La carrera es la distancia efectiva que el buffer puede recorrer mientras absorbe energía. No debe confundirse con la altura total del componente. Un equipo de apariencia compacta puede tener una carrera útil insuficiente, mientras que un modelo más alto puede requerir un foso o una disposición que el ascensor no tiene.
También deben revisarse:
- Altura de buffer en reposo.
- Longitud total con el émbolo extendido.
- Altura comprimida.
- Diámetro de la base y patrón de pernos.
- Diámetro, altura y forma del cabezal de contacto.
- Espacio de seguridad disponible en el foso.
- Orientación de montaje exigida por el fabricante.
- Condiciones ambientales, especialmente humedad y riesgo de corrosión.
Un error frecuente es elegir por “medida aproximada”. La compatibilidad dimensional es necesaria, pero no prueba la capacidad de absorción ni la aptitud para la velocidad y carga del ascensor.

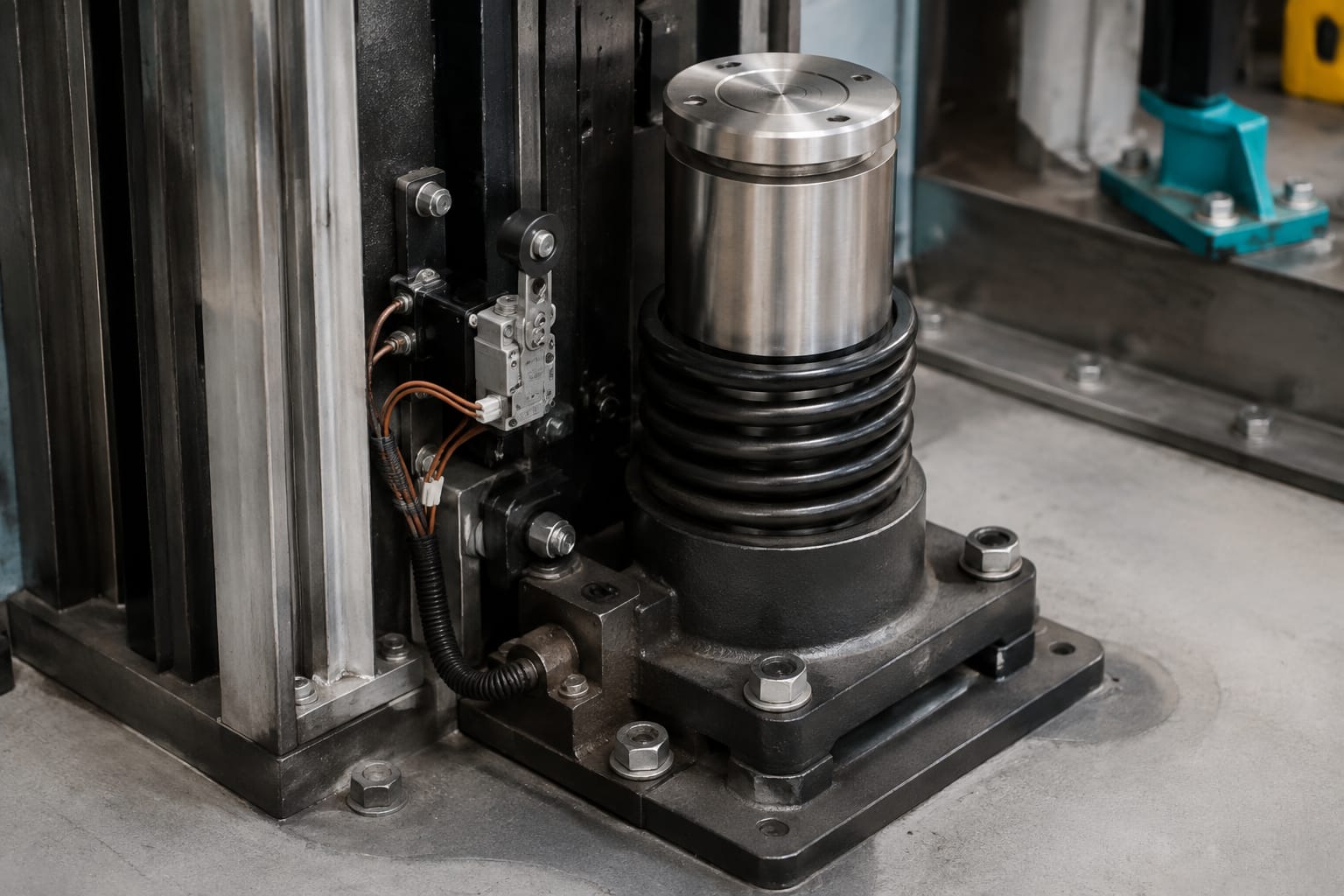

Interruptores de buffer y comprobación eléctrica
Muchos sistemas incorporan un interruptor de buffer. Su función es informar al circuito de seguridad que el amortiguador se ha comprimido o se encuentra fuera de su condición normal de reposo, según el diseño. El ascensor no debe volver a operar como si no hubiera ocurrido el contacto hasta que se corrija la condición y se restablezca el sistema conforme a su lógica.
El interruptor no es un accesorio universal. Puede variar en montaje, accionamiento mecánico, tipo de contacto, conector, longitud de cable, posición de leva y compatibilidad con el controlador. Por ello, un switch físicamente parecido puede no entregar la señal eléctrica esperada.
Durante la inspección, se debe comprobar:
- Que el actuador mecánico se mueva sin trabas.
- Que el cable no esté pellizcado, roto ni expuesto a humedad.
- Que los terminales y conectores estén firmes.
- Que el contacto entregue el estado previsto en reposo y al accionarse.
- Que la señal sea reconocida correctamente por el circuito de seguridad.
- Que no existan puentes, anulaciones o reparaciones improvisadas.
Para identificar repuestos, revise la forma de fijación, el tipo de accionamiento y el número de parte del switch. Hay configuraciones específicas, como los interruptores de buffer para ascensores 3300 y 3600 y los interruptores de buffer Mitsubishi, que requieren validar compatibilidad antes de reemplazarlos.
Nunca debe anularse un interruptor para recuperar el servicio del ascensor. Si el switch se activa, primero debe determinarse por qué el buffer cambió de posición y si existe daño mecánico, desalineación o una falla en los límites de recorrido.
Revisiones de fugas, corrosión y daños
La revisión visual del foso permite detectar gran parte de los problemas iniciales, pero debe realizarse con el ascensor asegurado, por personal competente y bajo el procedimiento de bloqueo aplicable. No se debe ingresar ni trabajar debajo de una cabina sin medidas de protección adecuadas.
En un buffer hidráulico, busque aceite alrededor del cuerpo, la base, el vástago o el piso. Limpie el área solo después de registrar el hallazgo y localizar su origen; de otro modo, se puede ocultar una fuga activa. Revise también rayaduras, picaduras y óxido en el vástago, ya que pueden dañar sellos y afectar el movimiento.
En un buffer de resorte, observe si hay corrosión profunda, espiras desplazadas, fracturas, pintura levantada, base deformada o inclinación. La oxidación superficial puede requerir tratamiento preventivo según el criterio técnico, pero una pérdida visible de material o una deformación estructural normalmente exige una evaluación más estricta.
En ambos tipos, inspeccione:
- Pernos de anclaje flojos, corroídos o ausentes.
- Soldaduras, placas base y pedestales con fisuras.
- Contacto descentrado de la cabina o contrapeso.
- Objetos, agua o residuos que obstruyan la carrera.
- Daños provocados por golpes anteriores.
- Retorno incompleto después de una compresión.
- Marcas que indiquen que el conjunto ha sido intervenido sin control.
Un buffer comprimido, inclinado, con fuga o sin retorno completo no debe tratarse como una condición operativa normal. Es necesario investigar la causa, incluyendo finales de carrera, posición de parada, guías, dispositivos de seguridad y posibles eventos de sobrepaso.
Identificación e instalación para reemplazo
Antes de retirar el componente, documente el buffer instalado desde varios ángulos y registre sus datos. La identificación correcta reduce el riesgo de pedir un equipo incompatible y ayuda a mantener la trazabilidad del servicio.
La información más útil para una solicitud técnica incluye:
- Marca, modelo y número de parte del buffer, si la placa es legible.
- Tipo: resorte o hidráulico.
- Aplicación: cabina, contrapeso o ambos.
- Velocidad nominal y capacidad del ascensor.
- Dimensiones en reposo, comprimido y carrera disponible.
- Diámetro y patrón de anclaje de la base.
- Tipo, posición y referencia del interruptor de buffer.
- Fotos de la instalación, placa, cabezal y anclajes.
- Cambios recientes en cabina, carga nominal, velocidad o contrapeso.
Durante la instalación, mantenga la geometría indicada por el diseño. No use suplementos improvisados, soldaduras no autorizadas ni adaptadores sin validación técnica para “hacer calzar” un modelo distinto. La base debe quedar firme, nivelada y correctamente anclada; el cabezal debe alinearse con el punto de impacto sin contacto lateral.
Luego de montar el repuesto, compruebe que el espacio en reposo, la carrera y el recorrido de cabina o contrapeso sean compatibles. También se debe reconectar y verificar el circuito del interruptor según el esquema correspondiente.
Kelevator suministra repuestos multimarcas para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Para una cotización técnicamente útil, conviene entregar la información de identificación anterior en lugar de solicitar el repuesto únicamente como “buffer de ascensor”.
Inspección y pruebas después del servicio
La inspección posterior confirma que el buffer, su interruptor y su instalación funcionan como un conjunto. Debe hacerse conforme al procedimiento del fabricante, el diseño del ascensor, la normativa aplicable y las condiciones de seguridad del sitio.
Como mínimo, el técnico responsable debería verificar visualmente que:
- El buffer está fijo, vertical y alineado.
- El cabezal de impacto tiene contacto previsto y no presenta interferencias.
- El émbolo o los resortes están en condición normal de reposo.
- No hay fugas de aceite ni componentes dañados.
- La carrera no está bloqueada por suciedad, agua o elementos del foso.
- Los anclajes, tuercas y placas de base están correctamente asegurados.
- El interruptor actúa y el circuito de seguridad responde según lo esperado.
- No quedaron herramientas, residuos ni cables expuestos en el foso.
Las pruebas de funcionamiento deben ser ejecutadas únicamente por personal calificado y bajo un método autorizado. No es apropiado provocar impactos o comprimir un buffer de manera improvisada para “probarlo”, porque ello puede dañar el equipo, comprometer la seguridad de las personas o generar una condición de atrapamiento.
También es importante registrar la fecha de inspección, condición encontrada, datos del repuesto instalado, acciones correctivas y resultados de la comprobación eléctrica. Ese registro facilita el mantenimiento futuro y permite detectar patrones como filtraciones recurrentes, humedad del foso o desalineación progresiva.
Un buffer lift correcto combina capacidad mecánica, carrera, compatibilidad dimensional y señalización eléctrica cuando corresponde. Antes de reemplazarlo, confirme los datos de placa, la aplicación de cabina o contrapeso, la velocidad, las dimensiones, el switch y las condiciones reales del foso.
